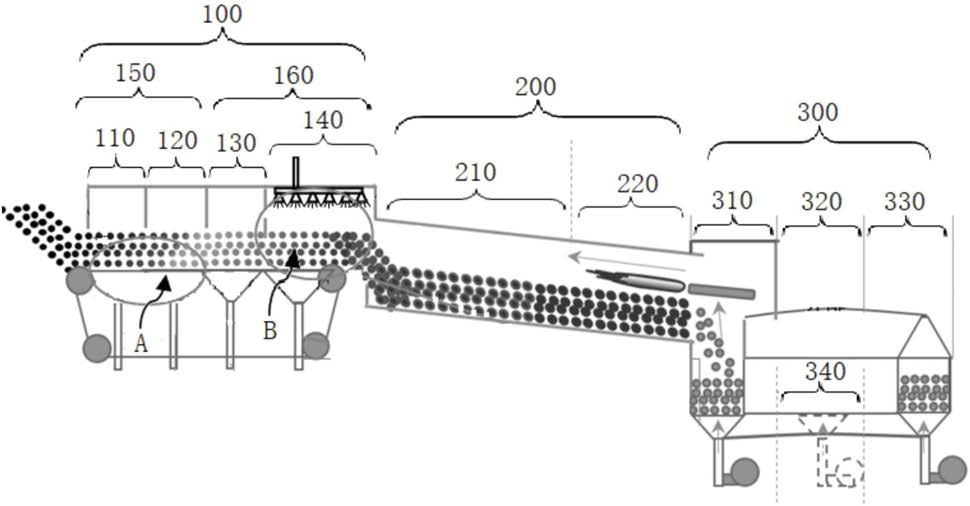

1.链箅机-回转窑球团过程预先脱硫脱硝的方法，其特征在于：将链篦机(100)的干燥段(150)前端的干燥I段(110)采用抽风干燥，热风来源采用预热I段(130)和环冷机(300)的冷却III段(330)的混合气，干燥段(150)后端的抽风干燥II段(120)仍采用抽风干燥；在生球制备过程中添加Ca2+螯合尿素插层膨润土，在链篦机(100)的预热II段(140)上设置尿素喷吹装置并喷入尿素粉末，使烟气中NOx和SOx含量显著降低；

Ca2+螯合尿素插层膨润土按照以下步骤制备：

P1、将生石灰加水消化，配成Ca(OH)2饱和溶液，向内加入与Ca(OH)2等质量的尿素，充分搅拌均匀；

P2、将混合溶液在100-120℃条件下，恒温搅拌、加热搅拌，使混合溶液蒸发至反应物呈熔融态；

P3、向上述熔融物中加入膨润土并配加水分，搅拌均匀；

P4、将上述混合物室温下放置一段时间后进行微波加热处理使其结块，然后将结块物料细磨至粉末状即得。

2.根据权利要求1所述的链箅机-回转窑球团过程预先脱硫脱硝的方法，其特征在于：Ca2+螯合尿素插层膨润土按质量百分比计包括以下组分：2.5-10wt.％的尿素、2.5-10wt.％的Ca(OH)2和80-95wt.％的膨润土。

3.根据权利要求1所述的链箅机-回转窑球团过程预先脱硫脱硝的方法，其特征在于：Ca2+螯合尿素插层膨润土为粉末状，其小于0.074mm粒级含量≥95wt.％。

4.根据权利要求1所述的链箅机-回转窑球团过程预先脱硫脱硝的方法，其特征在于：生球制备过程中加入1.0-4.0wt.％Ca2+螯合尿素插层膨润土。

5.根据权利要求1所述的链箅机-回转窑球团过程预先脱硫脱硝的方法，其特征在于：步骤P3中加入膨润土的质量为Ca(OH)2和尿素质量和的4-19倍，并配加质量百分比5-

8wt.％的水分，然后搅拌均匀。

6.根据权利要求1所述的链箅机-回转窑球团过程预先脱硫脱硝的方法，其特征在于：步骤P4中将混合物在室温下放置10-14h，然后置于微波加热炉中，温度控制为80-100℃，加热0.5-2h，然后将结块物料细磨至小于0.074mm粒级含量≥95wt.％。

7.根据权利要求1-6任一项所述的链箅机-回转窑球团过程预先脱硫脱硝的方法，其特征在于：脱硫脱硝可分别控制，具体如下：当生球制备过程中加入1.0-4.0wt.％Ca2+螯合尿素插层膨润土、预热II段(140)不喷入尿素粉末时，该方法仅实现烟气预先脱硫；

当预热II段(140)喷入尿素粉末摩尔量≤1/2倍烟气中NO摩尔量，生球制备过程中不加入Ca2+螯合尿素插层膨润土时，该方法仅实现烟气预先脱硝；

当预热II段(140)喷入尿素粉末摩尔量＞1/2倍烟气中NO摩尔量时，生球制备过程中加入1.0-4.0wt.％Ca2+螯合尿素插层膨润土，该方法同时实现烟气预先脱硫脱硝，并强化预先脱硫效果。
