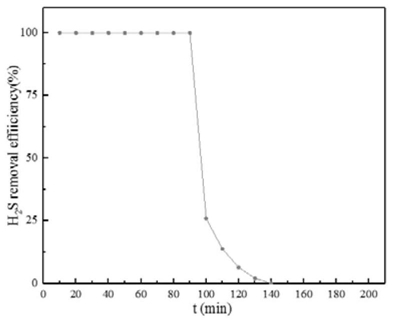

1.一种吸附脱除硫化氢的改性介孔硅材料吸附剂的制备方法，其特征在于，包括以下步骤：（1）取市售白炭黑，研磨，并分筛至260-300目；在120-150℃条件下干燥3-7h；（2）取

99wt％无水铜盐0  .8-1  .2份和99wt％无水三乙胺盐0  .8-1  .2份，混合至梨形烧瓶中，加塞隔绝空气；在磁力搅拌的条件下，以90-110℃加热12-14h；得到粘稠液体；（3）将步骤（2）中获得的粘稠液体，加入3-7份无水乙醇，使用功率为120W-140W的超声处理8-10min，获得均一的绿色溶液；（4）取10-12份步骤（1）中取得的白炭黑加入步骤（3）所得的铜盐-三乙胺盐的乙醇溶液中，摇匀，使用超声处理；（5）将（4）中所得的混合物在真空条件下进行干燥，得到所述的改性介孔硅材料吸附剂。

2.如权利要求1所述的制备方法，其特征在于，所述三乙胺盐的阳离子为三乙胺离子，三乙胺盐的阴离子由单一或多种物质组成，其阴离子可为Cl－、F－、－

Br 、磺酸根和/或酚的一种或几种；所述铜盐的阴离子可由以下阴离子中的一种或几种组成：Cl－、F－、Br－。

3.如权利要求2所述的制备方法，其特征在于，在步骤(1)中，研磨后的白炭黑，以水冲洗4-6遍至上清液无浑浊。

4.如权利要求2所述的制备方法，其特征在于，在步骤(2)中，梨形烧瓶选择三颈烧瓶，通氮气进行保护。

5.如权利要求2所述的制备方法，其特征在于，在步骤(2)中，磁力搅拌的速度选择20-

30r/min。

6.如权利要求2所述的制备方法，其特征在于，步骤(3)和步骤(4)所述的超声处理为，使用功率为120W-140W的超声处理8-10min。

7.如权利要求2所述的制备方法，其特征在于，步骤(4)所述的摇匀为，轻轻摇晃2-8秒。

8.如权利要求2所述的制备方法，其特征在于，步骤(5)所述的在真空条件下进行干燥，使用旋转蒸发仪，干燥温度35-40℃，旋转蒸发仪旋转速度10-20r/min；真空度0.06-

0.08MPa，干燥时间30-50min。
