1.一种制备锂离子动力电池用硅碳负极材料的方法，其特征在于包括如下步骤：(1)将摩尔比1:1～1.2氧化亚硅粉末和镁粉均匀混合置于玛瑙球磨罐中，采用行星式球磨机球磨，转速500rpm，球料比20:1，球磨时间4h；得到的产物经过碳酸钠溶液处理，利用超纯水反复洗涤3～4次，烘干，得到SiOx‑Si‑MgO复合物，x<1；

(2)将葡萄糖溶液和步骤(1)制备的SiOx‑Si‑MgO复合物混合，超声分散后放入反应釜，设置180℃，保温10h；反应结束后采用过滤或者离心的方法得到固体产品，将固体产品烘干；

所述葡萄糖和SiOx‑Si‑MgO复合物的质量比为4～6:1；

(3)将步骤(2)得到的产物转移至石英舟中，在氩气气氛保护下加热至700‑900℃，恒温

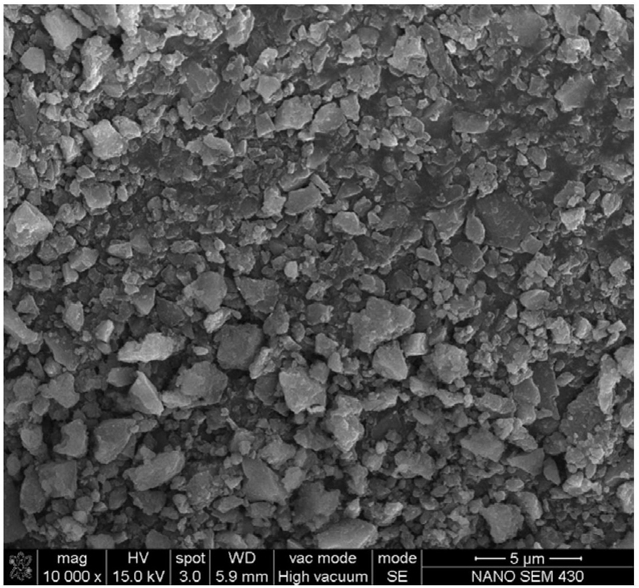

2h，降至室温，即得到硅碳负极材料。

2.如权利要求1所述的一种制备锂离子动力电池用硅碳负极材料的方法，其特征在于，所述步骤(1)碳酸钠溶液的浓度为1M。

3.如权利要求1所述的一种制备锂离子动力电池用硅碳负极材料的方法，其特征在于，所述步骤(2)葡萄糖溶液的浓度为40g/L。
