专利号: 2018115701642
申请人: 阜阳中京工贸有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

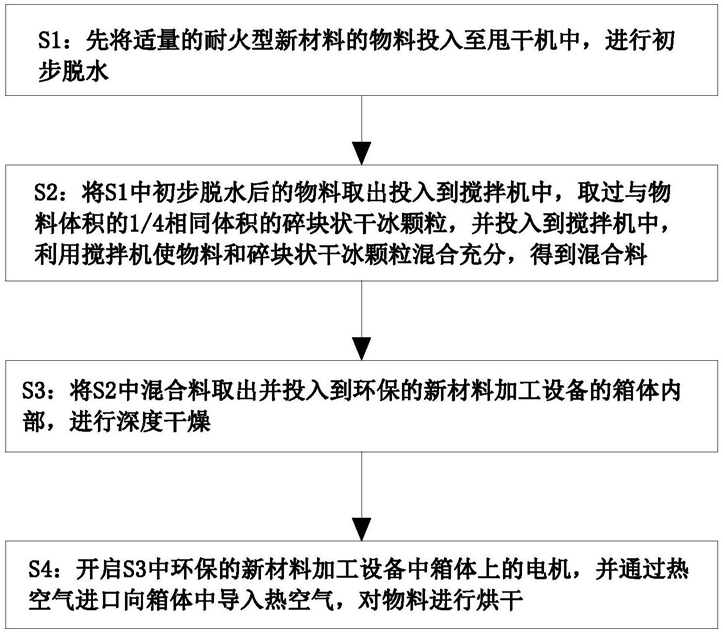

1.一种耐火型新材料的干燥方法,其特征在于:该方法包括如下步骤:

S1:先将适量的耐火型新材料的物料投入至甩干机中,进行初步脱水;

S2:将S1中初步脱水后的物料取出投入到搅拌机中,取过与物料体积的1/4相同体积的碎块状干冰颗粒,并投入到搅拌机中,利用搅拌机使物料和碎块状干冰颗粒混合充分,得到混合料;

S3:将S2中混合料取出并投入到环保的新材料加工设备的箱体内部,进行深度干燥;

S4:开启S3中环保的新材料加工设备中箱体上的电机,并通过热空气进口向箱体中导入热空气,对物料进行烘干;

所述S3和S4中的环保的新材料加工设备包括箱体(1)、料斗(11)、干燥模块(3)和弹性气囊(13);所述箱体(1)的底部安装有电机(12),箱体(1)的内部设有干燥模块(3),箱体(1)的内壁上对应干燥模块(3)设有两个喷气管(14),箱体(1)的壁厚上对应两个喷气管(14)位置处均开设有气道(15),且气道(15)与喷气管(14)连通,箱体(1)内部的顶端固连料斗(11),箱体(1)的底部安装有控制器,箱体(1)的顶部和底部分别设有进料口和热空气进口;

所述电机(12)通过转轴与干燥模块(3)传动连接;所述干燥模块(3)包括干燥斗(31),干燥模块(3)外侧的底部固连环形隔板(311),干燥模块(3)用于干燥新材料的物料;所述干燥斗(31)的底板上和外侧壁的顶部均开设有多个圆孔;所述环形隔板(311)的底部转动连接有滚轮,环形隔板(311)用于将箱体(1)的内部分隔成上下两个子腔;所述弹性气囊(13)与箱体(1)的内壁固连,弹性气囊(13)与气道(15)的底端连通,弹性气囊(13)与气道(15)的连接位置处和弹性气囊(13)的底部均设有单向排气阀,弹性气囊(13)位于环形隔板(311)的下方;所述滚轮与弹性气囊(13)的外壁相接触,滚轮用于挤压弹性气囊(13);所述料斗(11)的底端设有放料模块(2),且放料模块(2)与料斗(11)之间固连三组连接弹簧;所述控制器用于控制电机(12)正反转交替运转。

2.根据权利要求1所述的一种耐火型新材料的干燥方法,其特征在于:所述干燥模块(3)还包括弹性隔板(32)、圆杆(33)、一号挤压弹簧(34)、椭球(36)和弹性转动板(35);所述干燥斗(31)的底部与转轴固连,干燥斗(31)的内侧固连弹性隔板(32),干燥斗(31)的内侧位于弹性隔板(32)的下方固连圆杆(33);所述弹性隔板(32)上开设有矩形排气槽(321),且矩形排气槽(321)的内侧转动连接有弹性转动板(35);所述弹性转动板(35)的底端开设有贯穿孔(351),弹性转动板(35)用于使新材料的物料松散;所述圆杆(33)穿过两个贯穿孔(351),圆杆(33)上套设两个一号挤压弹簧(34),且两个一号挤压弹簧(34)的一端分别与干燥斗(31)的两侧壁固连,圆杆(33)上位于两个一号挤压弹簧(34)之间还套设两个椭球(36),且两个椭球(36)分别与两个一号挤压弹簧(34)的另一端固连;所述椭球(36)的直径大于贯穿孔(351)的内径,椭球(36)用于推动弹性转动板(35)转动;所述一号挤压弹簧(34)用于使椭球(36)恢复原位。

3.根据权利要求2所述的一种耐火型新材料的干燥方法,其特征在于:所述椭球(36)上开设有哑铃状通孔,且哑铃状通孔的内壁与圆杆(33)的外柱面相接触。

4.根据权利要求2所述的一种耐火型新材料的干燥方法,其特征在于:所述弹性隔板(32)上对应矩形排气槽(321)的外侧固连弧形罩(5);所述弧形罩(5)的顶部开设有矩形通孔,弧形罩(5)的两侧壁上均开设有一号排气槽(51);所述弹性转动板(35)的顶端穿过矩形通孔,弹性转动板(35)顶部的外侧固连有弹性罩(6);所述弹性罩(6)的底端与弹性隔板(32)相接触,弹性罩(6)的两侧壁上开设有二号排气槽(61),其中,二号排气槽(61)与一号排气槽(51)之间错位,弹性罩(6)的内壁与弧形罩(5)的外壁相贴合,弹性罩(6)和弧形罩(5)用于使热空气间歇排出。

5.根据权利要求2所述的一种耐火型新材料的干燥方法,其特征在于:所述放料模块(2)包括一号放料板(21)和二号放料板(22);所述一号放料板(21)的顶部与连接弹簧固连,一号放料板(21)底部的一端与二号放料板(22)的一端转动连接;所述一号放料板(21)和二号放料板(22)用于均匀放料;所述箱体(1)一侧的内壁上对应干燥斗(31)的顶部转动连接有弧形齿轮(4);所述干燥斗(31)外侧的顶部对应弧形齿轮(4)位置处呈环形均布多个卡齿,其中,卡齿与弧形齿轮(4)啮合;所述弧形齿轮(4)顶部固连有连接杆(41),且连接杆(41)的顶部固连凸轮(42),弧形齿轮(4)用于带动凸轮(42)转动;所述凸轮(42)的一端与二号放料板(22)的外侧相接触,凸轮(42)用于拨动二号放料板(22)转动。

6.根据权利要求5所述的一种耐火型新材料的干燥方法,其特征在于:所述箱体(1)另一侧的内壁上对应干燥斗(31)的顶部固连固定板,箱体(1)另一侧的内壁上对应二号放料板(22)位置处固套筒(7),且套筒(7)的内部滑动连接有撞击杆(71);所述撞击杆(71)的一端穿过套筒(7)的一端与二号放料板(22)相接触,撞击杆(71)上套设二号挤压弹簧(72),且二号挤压弹簧(72)的两端分别与套筒(7)一端的内壁和撞击杆(71)的另一端固连,撞击杆(71)的另一端固连拉绳(73),且拉绳(73)的一端穿过套筒(7)与固定板固连,撞击杆(71)用于使放料模块(2)晃动;所述干燥斗(31)外侧顶部的另一侧固连橡胶杆(312),且橡胶杆(312)与拉绳(73)相接触,橡胶杆(312)用于拨动拉绳(73)。
