1.一种K、Ti共掺杂高镍基三元正极材料的制备方法，特别涉及一种K、Ti元素共掺杂高镍基三元正极材料，其名义的化学通式为Li1.1-xKx(Ni0.8Co0.1Mn0.1)1-yTiyO2，其中x及y的值为

0.02～0.08，其特征在于，包括以下步骤：

(1)将可溶性镍盐、钴盐、锰盐按化学计量比8：1：1物质的量进行称取和混合，加入去离子水搅拌溶解，溶液中金属离子浓度为2～3mol/L；

(2)称取一定量的可溶性碱溶解在去离子水中，同时加入一定量的络合剂，搅拌均匀直至碱溶液完全溶解成4～6mol/L的碱溶液；

(3)在连续搅拌式5L的反应釜中加入1200～1500ml的去离子水作为底液，同时加入少量络合剂调至pH＝8～11.5，溶液中通入氮气，控制反应釜中温度在55～65℃。

(4)将配置好的盐溶液和碱溶液通过蠕动泵分别以1.4～2.0ml/min流速进入到反应釜中，控制好搅拌速度，反应10～15h后得到前驱体浆料，反应后溶液总体积控制在3.5L，冷却后进行固液分离得到前驱体；

(5)用二次蒸馏水将前驱体水洗涤至中性即可，再将前躯体置于干燥箱内中，在90～

110℃下干燥16～24h；

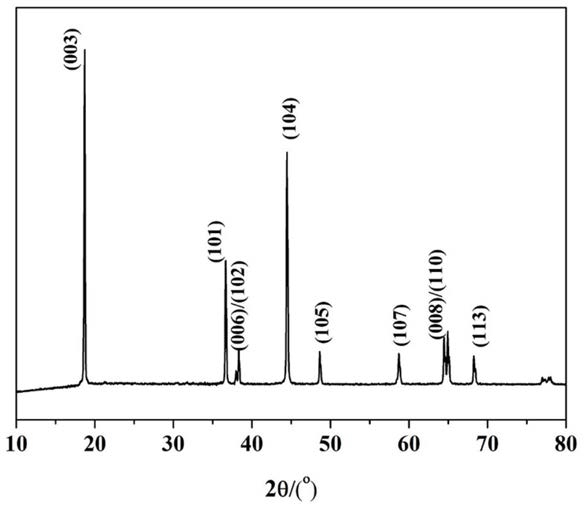

(6)将上述干燥后的前驱体配入锂盐、钾盐及钛化合物混合球磨，元素配量为Li：(Ni+Mn+Co)：K：Ti物质的量比为1.1-x:1-y:x:y，其中x及y的值均为0.02～0.08；前驱体混合物球磨均匀后，升温至450～600℃下保温2～8h，再升温到750～900℃后，空气或氧气气氛下恒温固相烧结8～20h，最后冷却至室温，得到本发明所述的一种K、Ti共掺杂高镍基三元正极材料。

2.如权利要求1所述的一种K、Ti共掺杂高镍基三元正极材料的制备方法，特别涉及一种K、Ti共掺杂的高镍基三元正极材料Li1.1-xKx(Ni0.8Co0.1Mn0.1)1-yTiyO2的制备方法，其中x及y的值为0.02～0.08，其特征在于：步骤(1)中镍盐为硫酸镍、硝酸镍的一种，锰盐为硫酸锰、硝酸锰的一种，钴盐为硫酸钴、硝酸钴的一种。

3.如权利要求1所述的一种K、Ti共掺杂高镍基三元正极材料的制备方法，其特征在于：步骤(2)中碱为氢氧化钠、碳酸钠的一种。

4.如权利要求1所述的一种K、Ti共掺杂高镍基三元正极材料的制备方法，其特征在于：步骤(2)中络合剂为氨水、碳酸氢铵的一种。

5.如权利要求1所述的一种K、Ti共掺杂高镍基三元正极材料的制备方法，其特征在于：步骤(6)中锂盐为氢氧化锂、碳酸锂的一种。

6.如权利要求1所述的一种K、Ti共掺杂高镍基三元正极材料的制备方法，其特征在于：步骤(6)中钾盐为氢氧化钾、硝酸钾、碳酸钾中的一种，钛化合物为二氧化钛、氢氧化钛中的一种。

7.如权利要求1所述的一种K、Ti共掺杂高镍基三元正极材料的制备方法，其特征在于：步骤(6)前驱体配锂球磨后，混合物的高温固相反应在氧气气氛中进行。
