1.一种基于两步法制备油溶性羟基磷灰石纳米棒的方法，其特征在于：

1)将0.02mol可溶性钙盐溶于20g水中，得溶液A；

所述可溶性钙盐为硝酸钙或氯化钙；

2)将0.032mol可溶性碱溶于40g醇溶液和0.02-0.04mol油酸的混合液中，得溶液B；

所述可溶性碱为乙二胺、氢氧化钠或氢氧化钾；

所述醇溶液为乙醇或丙醇；

3)将步骤2)所得溶液B加入到三口烧瓶中，再将步骤1)所得溶液A缓慢滴入到溶液B中，搅拌10min中，得到溶液C；

所述油酸和可溶性钙盐的摩尔比为1-2:1；

所述油酸和可溶性碱的摩尔比为5-1:1-4；

4)将0.012mol可溶性磷酸盐溶于30g水中，得溶液D；

所述可溶性磷酸盐为磷酸三钠、磷酸氢二钠、磷酸二氢钠、磷酸三钾、磷酸氢二钾或磷酸二氢钾；

5)在搅拌条件下，将步骤4)所得溶液D缓慢滴加到步骤3)所得溶液C中，滴加完后继续搅拌20min，得到悬浮液；

6)将步骤5)所得悬浮液离心或抽滤得到沉淀，将沉淀重分散在100g去离子水中，用

1mol/L碱液调节pH为7-11，得到反应液一；

所述碱液为氢氧化钠或氢氧化钾；

7)将步骤6)所得反应液一置于高温高压反应釜中，在80℃-200℃下水热反应1-24h，自然冷却得到反应液二；

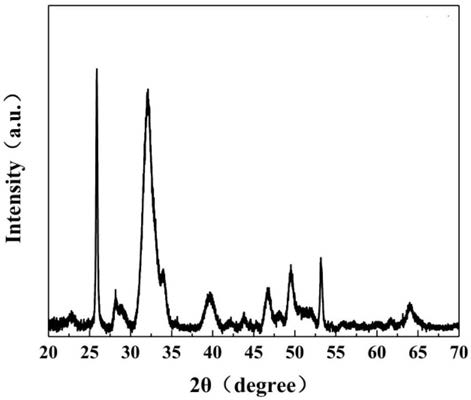

8)利用高速离心机将步骤7)所得反应液二离心分离得到沉淀物，用无水乙醇和环己烷交替离心洗涤沉淀物三次，去除体系里电解质和多余的脂肪酸，得到油溶性羟基磷灰石纳米棒。

2.根据权利要求1所述的基于非水体系制备油溶性羟基磷灰石纳米棒的方法，其特征在于：步骤8)所得油溶性羟基磷灰石纳米棒的厚4-10nm、长20-100nm，容易在环己烷、甲苯或苯乙烯有机溶剂中形成高度分散的近乎透亮的分散液。
