专利号: 201811574816X
申请人: 重庆工商大学
专利类型:发明专利
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

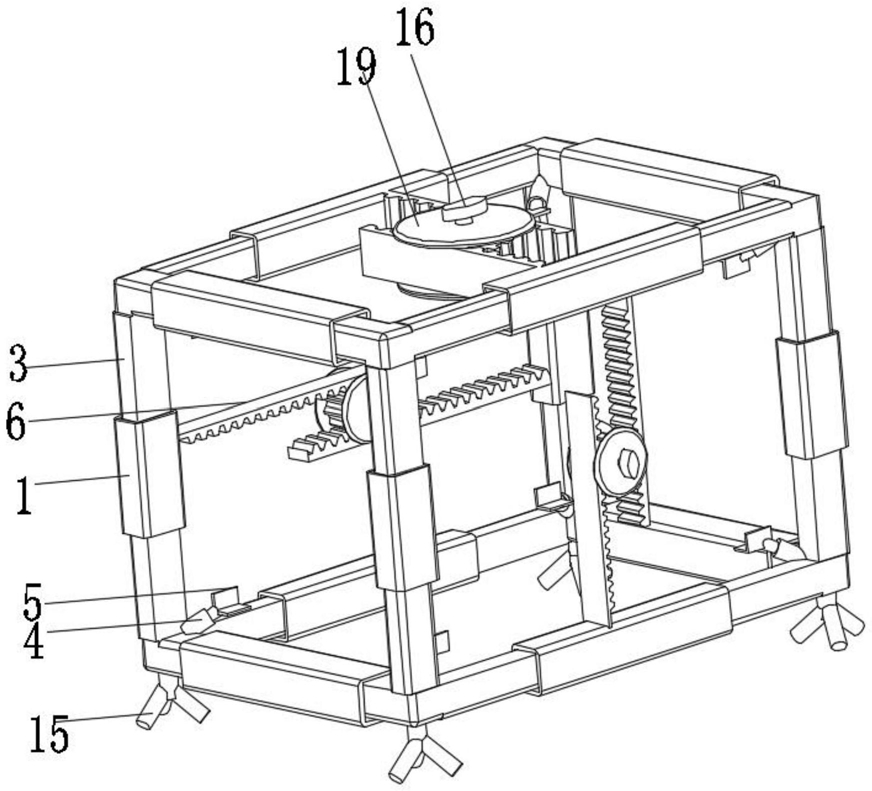

1.一种适用于不同尺寸的计算机箱用固定托架,包括伸缩架装置和调节装置,其特征在于:所述伸缩架装置包括有双端方形槽(1),所述双端方形槽(1)槽壁均固定设置有弹簧(2),所述弹簧(2)另一端簧端固定设置有方形杆(3),每三组所述方形杆(3)相互垂直固定连接,三组所述方形杆(3)交接处固定设置有第一弹簧筒(4),所述第一弹簧筒(4)筒端固定设置有L型托架(5),所述调节装置包括有两组齿条(6),两组所述齿条(6)侧壁之间啮合有齿轮(7),两组所述齿条(6)与齿轮(7)相互啮合,所述齿轮(7)侧壁均开设有十字孔(8),所述十字孔(8)内腔套接有十字杆(9),两组所述齿条(6)一端侧壁均开设有第一条状弧形槽(10),每组所述第一条状弧形槽(10)槽壁均对称滑动设置有两组第一滑动块(11),每组所述第一滑动块(11)外壁均固定设置有第二弹簧筒(12),所述第二弹簧筒(12)筒端固定设置有第一圆盘(13),所述第一圆盘(13)侧壁对称固定设置有两组弧形齿条块(14)。

2.根据权利要求1所述的一种适用于不同尺寸的计算机箱用固定托架,其特征在于:所述第一弹簧筒(4)与每组方形杆(3)均设置成45°。

3.根据权利要求1所述的一种适用于不同尺寸的计算机箱用固定托架,其特征在于:所述L型托架(5)与计算机箱接触壁设置有柔性橡胶块。

4.根据权利要求1所述的一种适用于不同尺寸的计算机箱用固定托架,其特征在于:三组所述方形杆(3)交接处固定设置有支撑底架(15),所述支撑底架(15)设置有四组。

5.根据权利要求1所述的一种适用于不同尺寸的计算机箱用固定托架,其特征在于:所述十字杆(9)另一端杆端固定设置有椭圆块(16)。

6.根据权利要求1所述的一种适用于不同尺寸的计算机箱用固定托架,其特征在于:两组所述齿条(6)另一端侧壁均开设有第二条状弧形槽(17),每组所述第二条状弧形槽(17)槽壁均对称滑动设置有两组第二滑动块(18),每组所述第二滑动块(18)外壁固定设置有第二圆盘(19),所述第二圆盘(19)侧壁设置有圆筒(20)。

7.根据权利要求1所述的一种适用于不同尺寸的计算机箱用固定托架,其特征在于:十二组所述伸缩架装置相互垂直连接设置成方形框架。

8.根据权利要求7所述的一种适用于不同尺寸的计算机箱用固定托架,其特征在于:所述调节装置分别设置在方形框长方向、宽方向和高方向。
