专利号: 201811575513X
申请人: 江西师范大学
专利类型:发明专利
专利状态:已下证
专利领域: 控制;调节
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

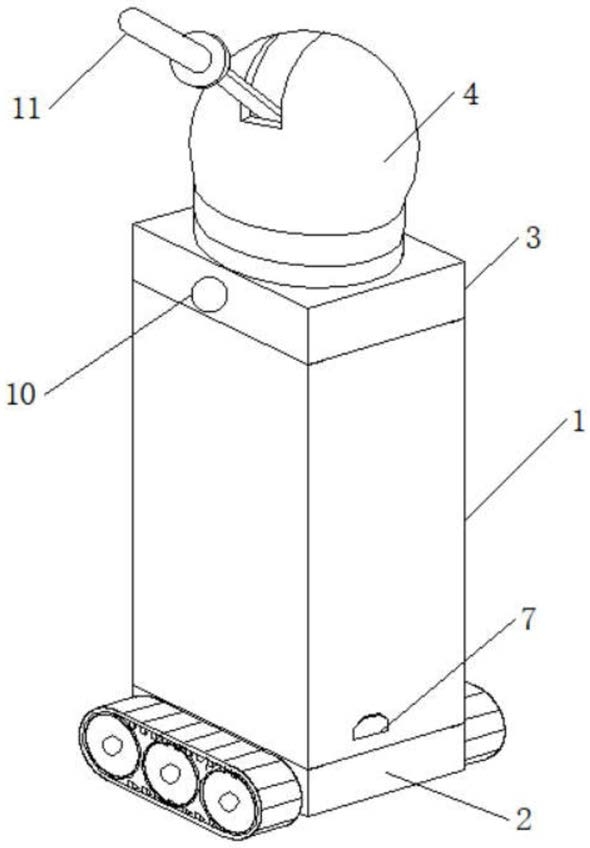

1.一种物联网老年人夜起随行灯,包括支撑主体(1)、机器人履带底盘总成(2)、PLC控制器(3)和可调角度头部(4),其特征在于:所述机器人履带底盘总成(2)安装于所述支撑主体(1)的底部,所述支撑主体(1)的内部设有矩形的支撑架(8),所述支撑架(8)内侧面的中间位置设有石墨烯蓄电池(5),所述石墨烯蓄电池(5)的顶部安装有接线盒(6),所述接线盒(6)与支撑架(8)通过螺栓固定连接,所述PLC控制器(3)安装于支撑主体(1)的顶部,所述PLC控制器(3)的一侧安装有超声波发生器(10),所述可调角度头部(4)设置于所述PLC控制器(3)的顶部,且所述可调角度头部(4)和PLC控制器(3)的中间位置设有旋转圈(17),所述旋转圈(17)内侧面的底部安装有第一伺服电机(9),所述第一伺服电机(9)上键连接的齿轮与旋转圈(17)啮合,所述可调角度头部(4)的外侧面设有夜灯(11),所述机器人履带底盘总成(2)、PLC控制器(3)、接线盒(6)和第一伺服电机(9)均与石墨烯蓄电池(5)电性连接;所述可调角度头部(4)由外壳体(18)、横架(13)和活动杆(12)构成,所述横架(13)架设于外壳体(18)的内部,并与所述外壳体(18)通过螺栓固定连接,所述活动杆(12)设置于所述横架(13)的顶部,所述活动杆(12)的底部嵌套于横架(13)上,并与所述横架(13)活动连接,且所述活动杆(12)的底部设有扇形齿轮(14),所述扇形齿轮(14)底端一侧设有第二伺服电机(15),所述第二伺服电机(15)的侧面设有传动齿轮(16),所述传动齿轮(16)与扇形齿轮(14)啮合,所述第二伺服电机(15)与石墨烯蓄电池(5)电性连接。

2.根据权利要求1所述一种物联网老年人夜起随行灯,其特征在于:所述夜灯(11)与活动杆(12)通过螺丝固定连接。

3.根据权利要求1所述一种物联网老年人夜起随行灯,其特征在于:所述石墨烯蓄电池(5)的侧面设有充电口(7)。

4.根据权利要求1所述一种物联网老年人夜起随行灯,其特征在于:所述PLC控制器(3)的内部搭载有蓝牙模块(21)和超声波追踪系统(20),所述蓝牙模块(21)的一端连接有智能手环(19),所述智能手环(19)与蓝牙模块(21)信号连接,所述超声波发生器(10)与超声波追踪系统(20)信号连接。

5.根据权利要求1所述一种物联网老年人夜起随行灯,其特征在于:所述夜灯(11)、机器人履带底盘总成(2)、第二伺服电机(15)和第一伺服电机(9)均与PLC控制器(3)信号连接。

6.根据权利要求1所述一种物联网老年人夜起随行灯,其特征在于:所述第一伺服电机(9)与旋转圈(17)在垂直方向上呈内切布置。

7.根据权利要求4所述一种物联网老年人夜起随行灯,其特征在于:所述智能手环(19)支持心率睡眠监测功能。
