专利号: 2018115758405
申请人: 黑龙江建筑职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 水利工程;基础;疏浚
更新日期:2024-11-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种自锁式市政防盗井盖,包括井盖支座(1)及井盖板(6),其特征在于:所述自锁式市政防盗井盖还包括组合圆板(3)、螺杆(7)、两根导向立杆(2)以及两根插定立杆(4),所述井盖支座(1)外形为圆筒状,其内壁底端两侧一体制有两个平面安装部(1-2),其内壁邻近顶端位置一体制有环形限位部(1-3),所述两根导向立杆(2)对称固定在所述两个平面安装部(1-2)上表面,所述组合圆板(3)中心设有螺纹通孔(3-1),组合圆板(3)通过一条径向切割线对称分为两部分,组合圆板(3)的两部分分别设有导向孔(3-2),组合圆板(3)放置在井盖支座(1)内并通过两个所述导向孔(3-2)与两根导向立杆(2)一一滑动配合,组合圆板(3)的两部分下表面分别通过弹簧(9)固定有封堵板(8),当导向孔(3-2)与导向立杆(2)滑脱时所述封堵板(8)在所述弹簧(9)作用下对导向孔(3-2)进行封堵,所述两根插定立杆(4)分别固定在组合圆板(3)的两部分上表面,组合圆板(3)的两部分通过两个固定板(5)连接固定为一体,所述井盖板(6)盖装在所述环形限位部(1-3)上方,所述螺杆(7)同轴固定在井盖板(6)下表面并与所述螺纹通孔(3-1)螺接配合,井盖板(6)下表面两侧设有两个定位盲孔(6-

1),所述两个定位盲孔(6-1)与两根插定立杆(4)顶端一一对应设置,旋转井盖板(6),组合圆板(3)通过螺纹通孔(3-1)与螺杆(7)螺接配合,并受两根导向立杆(2)的导向作用而向上移动,两根导向立杆(2)上端与环形限位部(1-3)之间留有间隔,所述间隔满足当组合圆板(3)由两根导向立杆(2)上端滑脱时紧靠在环形限位部(1-3)下方,且插定立杆(4)顶端插入对应的定位盲孔(6-1)内。

2.根据权利要求1所述的一种自锁式市政防盗井盖,其特征在于:所述井盖支座(1)外壁中间位置一体制有环状预埋翼板(1-1)。

3.根据权利要求1或2所述的一种自锁式市政防盗井盖,其特征在于:所述组合圆板(3)的两部分下表面导向孔(3-2)对应位置分别凹设有安装槽(3-4),所述封堵板(8)通过所述弹簧(9)固定在所述安装槽(3-4)内,使封堵板(8)与组合圆板(3)下表面平齐设置。

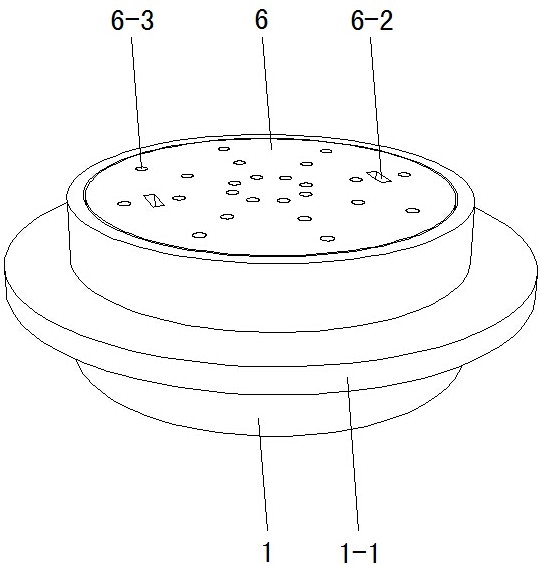

4.根据权利要求1所述的一种自锁式市政防盗井盖,其特征在于:所述组合圆板(3)表面均匀设有多个通风孔一(3-3),所述井盖板(6)与井盖支座(1)顶端平齐设置,井盖板(6)表面均匀设有多个通风孔二(6-3),井盖板(6)还开设有两个手插豁口(6-2)。
