1.一种泡沫镍负载钛酸锌光催化材料，包括钛酸锌、聚四氟乙烯、模板剂，其特征在于泡沫镍表面负载了钛酸锌。

2.根据权利要求1所述一种泡沫镍负载钛酸锌光催化材料的制备方法，其特征在于一种泡沫镍负载钛酸锌光催化剂的材料制备方法按照以下步骤进行：

1)将泡沫镍(2cm×5cm)放入无水乙醇中浸泡20min，然后取出，用去离子水冲洗干净，再将其放入0.1mol/L的稀盐酸中浸泡10min，取出后，去离子水超声清洗20min，最后低温烘干4～6h备用；

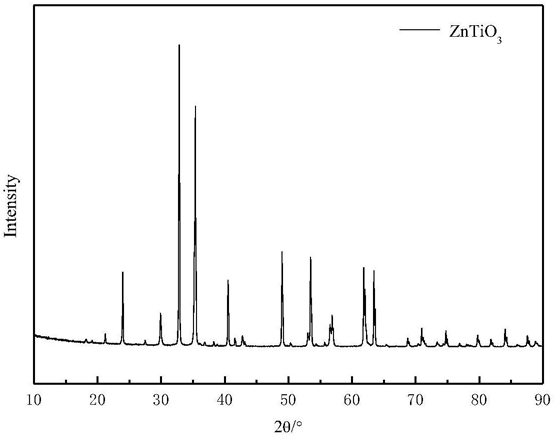

2)将一定比例的钛酸锌(ZnTiO3)和模版剂均匀混合，然后放入玛瑙研钵内研磨10min；

3)将一定比例的聚四氟乙烯(PTFE)、无水乙醇进行混合，然后磁力搅拌形成均匀的悬浊液A；

4)在磁力搅拌的条件下，将研磨好的ZnTiO3/模版剂混合粉体放入上述悬浊液A中，形成均匀的悬浊液B；

5)将悬浊液B均匀涂覆到泡沫镍(2cm×5cm)片上，然后将其放置在烘干箱中，进行烘干；

6)烘干后将其粗产品浸泡在模板剂溶出液中溶出模板剂，然后取出，用去离子水冲洗至中性，然后进行烘干，最终得到负载型ZnTiO3光催化材料。

3.根据权利要求2所述一种泡沫镍负载钛酸锌光催化材料及其制备方法，其特征在于步骤二中ZnTiO3和硬模版剂的质量比为1:(0.4～1.2)。

4.根据权利要求2所述一种泡沫镍负载钛酸锌光催化材料及其制备方法，其特征在于步骤二中膜版剂是指商品化SiO2、Al2O3或聚乙烯吡咯烷酮(PVP)。

5.根据权利要求2所述一种泡沫镍负载钛酸锌光催化材料及其制备方法，其特征在于步骤三中聚四氟乙烯(PTFE)与无水乙醇的体积比为1:5。

6.根据权利要求2所述一种泡沫镍负载钛酸锌光催化材料及其制备方法，其特征在于步骤五烘干温度为60℃～80℃，烘干时间为3～4h。

7.根据权利要求2所述一种泡沫镍负载钛酸锌光催化材料及其制备方法，其特征在于步骤六中模板剂溶出剂为1mol/L的NaOH或去离水，浸泡时间为2h，烘干温度为60℃～80℃，烘干时间为5～6h。
