专利号: 2018115773922
申请人: 浙江华港染织集团有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

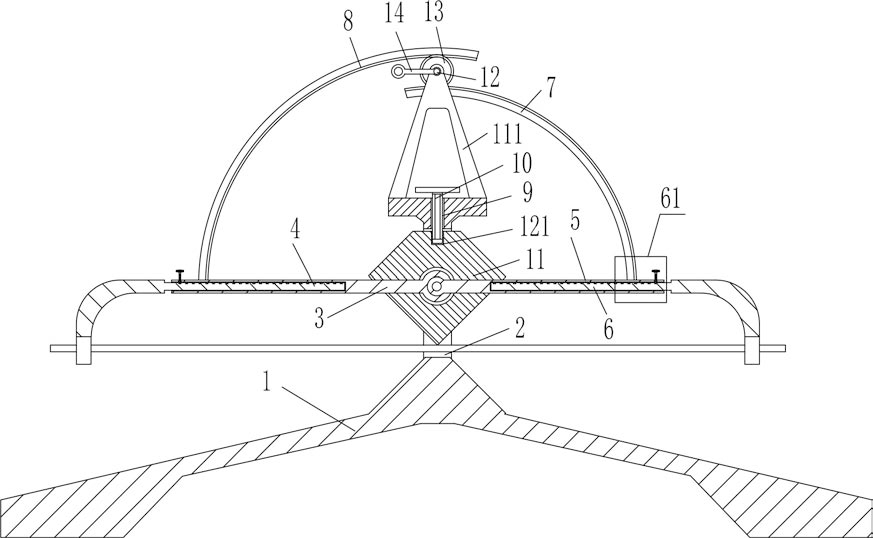

1.一种市政工程圆形井盖钢筋折弯器,包括有第一支座(1)、第一滑管(3)、第一滑杆(4)、第二滑管(5)、第二滑杆(6)、固定装置(61)、第一齿条(7)和第二齿条(8),第一支座(1)的上部开有可放置钢筋的第一通孔(2),第一滑管(3)转动式连接在第一支座(1)前侧面的上部,第一滑管(3)内滑动式设有可折弯钢筋的第一滑杆(4),第二滑管(5)转动式连接在第一支座(1)前侧面的上部,第二滑管(5)内设有可对钢筋折弯的第二滑杆(6),第一滑管(3)的左部安装有可对第一滑杆(4)位置进行调节的固定装置(61),第二滑管(5)的右部也安装有可对第二滑杆(6)位置进行调节的固定装置(61),第二滑管(5)顶部的右侧固定有第一齿条(7),第一滑管(3)顶部的左侧设置有第二齿条(8),其特征是:还包括有第二螺杆(10)、第二支座(11)、支架(111)、转轴(12)、齿轮(13)和揺柄(14),第二螺纹孔(9)开在第一支座(1)的顶部中间,第二螺纹孔(9)内设有可使第二支座(11)移动的第二螺杆(10),第二螺杆(10)呈T形,可对钢筋折弯程度进行调节的第二支座(11)位于第一通孔(2)内,第二支座(11)的顶部中间开有第三螺纹孔(121),第二螺杆(10)的下部位于第三螺纹孔(121)内,支架(111)安装在第一支座(1)的顶部,转轴(12)转动式连接在支架(111)的上部,转轴(12)的后侧固定有可使第一齿条(7)和第二齿条(8)移动的齿轮(13),齿轮(13)位于第二齿条(8)的下方且位于第一齿条(7)的上方,转轴(12)的前端设置有可使齿轮(13)转动的揺柄(14)。

2.按照权利要求1所述的一种市政工程圆形井盖钢筋折弯器,其特征是:固定装置(61)包括有第一螺杆(613),第一滑杆(4)和第二滑杆(6)的顶部均开有多个起固定作用的第一卡槽(611),第一滑管(3)和第二滑管(5)的顶部外侧均开有第一螺纹孔(612),第一螺纹孔(612)内设有第一螺杆(613),第一螺杆(613)的下部位于对应的第一卡槽(611)。

3.按照权利要求2所述的一种市政工程圆形井盖钢筋折弯器,其特征是:还包括有导向杆(17)、固定挡板(18)、第一弹簧(19)和踏板(20),第一支座(1)的下部中间开有可使导向杆(17)上下移动的第一导向孔(15),第一支座(1)的上侧中部开有第一凹槽(16),第一通孔(2)和第一导向孔(15)均与第一凹槽(16)连通,导向杆(17)的顶端穿过第一凹槽(16),导向杆(17)的顶端安装有可对钢筋限位的固定挡板(18),第一弹簧(19)绕在导向杆(17)上,第一弹簧(19)的顶端与固定挡板(18)的底部固接,第一弹簧(19)的底端与第一凹槽(16)内的底部固连,可使固定挡板(18)移动的踏板(20)设置于导向杆(17)的底端。

4.按照权利要求3所述的一种市政工程圆形井盖钢筋折弯器,其特征是:还包括有转盘(21)和卡杆扳手(23),可使齿轮(13)转动的转盘(21)固定在转轴(12)的前侧,转盘(21)的圆周壁上开有多个第二凹槽(22),第二凹槽(22)内设有可使转盘(21)转动的卡杆扳手(23)。

5.按照权利要求4所述的一种市政工程圆形井盖钢筋折弯器,其特征是:还包括有第三弧形滑杆(24)、第四弧形滑杆(26)、固定架(28)、第一导向卡杆(33)、第二弹簧(34)、第二导向卡杆(36)和第三弹簧(37),第三弧形滑杆(24)固定在第一滑管(3)顶部的右侧,第三弧形滑杆(24)的内侧面开有多个第二卡槽(25),第四弧形滑杆(26)设置于第二滑管(5)顶部的左侧,第四弧形滑杆(26)的外侧面开有多个第三卡槽(27),第三弧形滑杆(24)比第四弧形滑杆(26)高,固定架(28)设置在支架(111)前侧面的上部,固定架(28)的上部开有第一弧形滑孔(29),第三弧形滑杆(24)的右部位于第一弧形滑孔(29)内,固定架(28)的下部开有第二弧形滑孔(30),第四弧形滑杆(26)的左部位于第二弧形滑孔(30)内,固定架(28)的中部开有第二通孔(31),第一弧形滑孔(29)和第二弧形滑孔(30)均与第二通孔(31)连通,第三滑孔(32)开在固定架(28)的顶部,第三滑孔(32)与第一弧形滑孔(29)连通,第三滑孔(32)内设有第一导向卡杆(33),第一导向卡杆(33)与第二卡槽(25)配合,第一导向卡杆(33)上绕有第二弹簧(34),第二弹簧(34)的顶端与第一导向卡杆(33)的上部固接,第二弹簧(34)的底端与第三滑孔(32)内的底部固接,第四滑孔(35)开在固定架(28)的底部,第四滑孔(35)与第二弧形滑孔(30)连通,第二导向卡杆(36)滑动式位于第四滑孔(35)内,第二导向卡杆(36)与第三卡槽(27)配合,第二导向卡杆(36)上套有第三弹簧(37),第三弹簧(37)的顶端与第四滑孔(35)内的顶部固接,第三弹簧(37)的底端与第二导向卡杆(36)的下部固连。
