专利号: 201811577616X
申请人: 杨松平
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2023-07-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

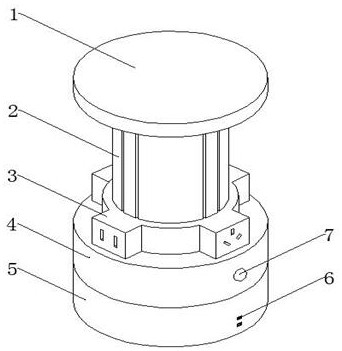

1.一种电源插座,其特征在于,包括顶盖(1)、柱体(2)、滑动插座(3)、转动底座(4)、固定底座(5)、电源接口(6)、控制开关(7)、连接金属片(8)、中心滑道(9)、伸缩轴(10)、电缸(11)、金属凸触(12)、密封圈(13)、金属环(14)、密封盖(15)、滑道(16)、金属柱(17)、金属筒(18)、密封槽(19)、电源连接槽(20)、底座金属片(21)、插座金属片(22)、连接板(23)、中心滑块(24)、内凸触(25)及外凸触(26),所述固定底座(5)顶部设置密封槽(19),密封槽(19)中央设置电源连接槽(20),电源连接槽(20)内设置底座金属片(21),且底座金属片(21)一端电源接口(6)连接,所述转动底座(4)与柱体(2)一体连接,转动底座(4)底部设置密封圈(13),密封圈(13)内侧设置金属筒(18),金属筒(18)底部设置金属凸触(12),金属筒(18)底部和金属凸触(12)同时嵌入电源连接槽(20)内,金属筒(18)底部与顶部底座金属片(21)连接,金属凸触(12)与底部底座金属片(21)连接,密封圈(13)嵌入密封槽(19)内,从而转动底座(4)与固定底座(5)连接,转动底座(4)内部预埋金属环(5),转动底座(4)顶部中央安装电缸(11),且电缸(11)通过密封盖(15)密封,电缸(11)与伸缩轴(10)连接,柱体(2)中间设置中心滑道(16),柱体(2)侧壁上开设滑道(16),滑道(16)侧壁上设置连接金属片(8),连接金属片(8)底部与金属环(14)连接,金属环(14)底部通过金属柱(17)与金属筒(18)和金属凸触(12)连接,滑动插座(3)四个方向各设置一个电源插孔,滑动插座(3)通过连接板(23)与中心滑块(24)连接,中心滑块(24)底部与伸缩轴(10)连接,连接板(23)中间预埋插座金属片(22),插座金属片(22)与电源插孔连接,中心滑块(24)和连接板(23)分别嵌入中心滑道(24)和滑道(16)内,且中心滑块(24)和连接板(23)分别沿中心滑道(24)和滑道(16)滑动,连接板(23)上的插座金属片(22)分别与连接金属片(8)连接,顶盖(1)上的设置内凸触(24)和外凸触(26),内凸触(25)外壁和外凸触(26)内壁分别与柱体(2)内壁和柱体(2)外壁螺纹连接,从而密封柱体(2),控制开关(7)控制电缸(11)起停。

2.根据权利要求1所述的一种电源插座,其特征在于,所述连接金属片(8)分为内圈连

接金属片(8)和外圈连接金属片(8),且内圈连接金属片(8)和外圈连接金属片(8)均为两片,分别预埋在滑道(16)侧壁上,插座金属片(22)在两片连接金属片(8)之间滑动,且插座金属片(22)与连接金属片(8)接触连接,金属环(14)分为内圈金属环(14)和外圈金属环(14),且内圈连接金属片(8)和外圈连接金属片(8)底部分别与内圈金属环(14)和外圈金属环(14)一体连接,内圈金属环(14)和外圈金属环(14)分别通过金属柱(17)与金属凸触(12)和金属筒(18)连接。

3.根据权利要求1所述的一种电源插座,其特征在于,所述插座金属片(22)、连接金属片(8)、金属环(14)、金属筒(18)、金属凸触(12)及底座金属片(21)均采用金属铜材质。

4.根据权利要求1所述的一种电源插座,其特征在于,所述电缸(11)的正负极分别通过转动底座(4)内预埋的金属片与金属环(14)连接。
