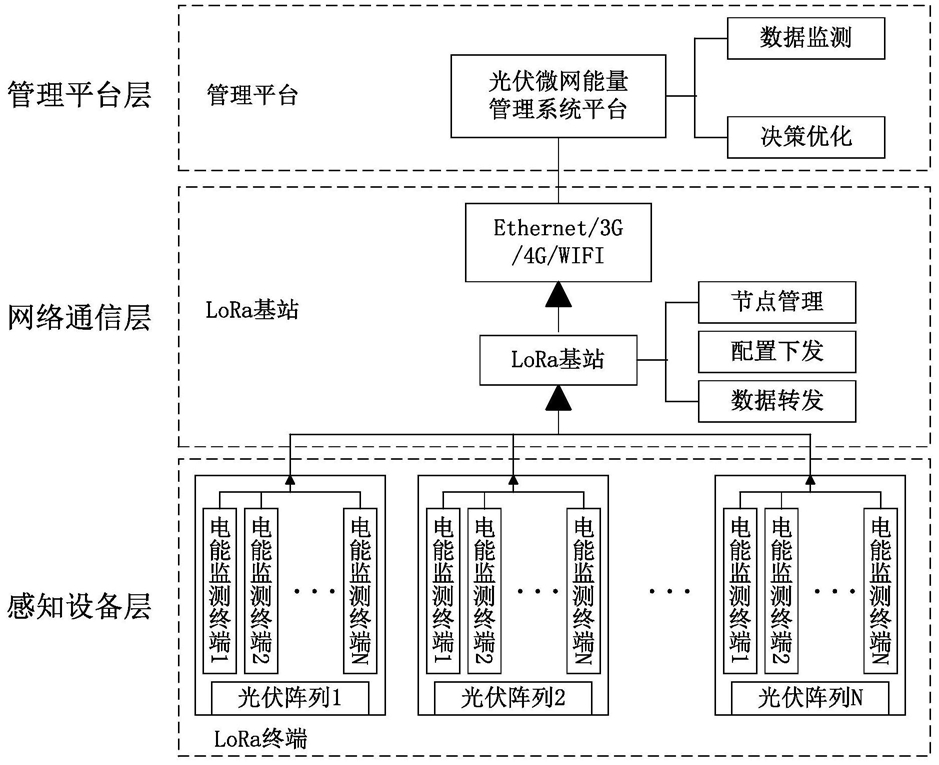

1.一种基于LoRa技术的光伏微网能量管理系统,其特征在于:包括感知设备层、网络通信层和管理平台层;
所述感知设备层包括设置在光伏微网系统的光伏阵列中的LoRa终端和多个电能监测终端,所述电能检测终端包括电源、电能监测模块和MCU处理器,所述电源用于电能监测终端的供电需求;电能监测模块包括电压传感器、电流传感器和功率传感器;MCU处理器,用于实现控制和预处理计算功能;
所述LoRa终端包含MCU处理器、LoRa通信模块、电源管理、RF部件和SPI接口,所述LoRa终端是以MCU处理器为核心,对电能监测模块采集到的数据进行处理,得到电能质量的指标,包括电压偏移,电压波动值及电压闪变值,电压、电流的各次谐波分量、谐波总畸变率及各次谐波含有率,并通过RF部件发送到LoRa通信基站,LoRa通信模块通过SPI接口与外围设备连接;电源管理单元用于为电池供电;
所述网络通信层包括LoRa通信基站,所述LoRa通信基站采用电能监测终端一跳到基站的星型网络架构,所述LoRa通信基站负责实现终端设备和网络服务器之间的数据转发,包括终端上行发送的采集数据、应答信号和网络心跳信息,是一种无损失、无延迟的无线传输技术,所述LoRa通信基站具备多信道同时接收的功能;终端与基站间采用无线通信方式,基站与服务器之间采用无线、或有线通信方式,服务器之间、服务器与平台之间采用有线通信方式;
所述管理平台层包括光伏微网能量管理系统平台,所述光伏微网能量管理系统平台包括信息采集模块、数据监测模块、决策优化模块和人机交互模块,所述信息采集模块用于采集光伏微网系统中的各设备信息、工作模式数据以及通过LoRa基站发送过来的电能监测终端数据;所述数据监测模块用于检测上述采集的数据并保存到数据库中;所述决策优化模块用于根据采集到的数据对光伏微网系统的分布式电源运行情况进行优化;所述人机交互模块用于展示光伏微网能量管理系统中的监测数据和决策信息,并能够向系统中输入数据,从而实时操作开关与刀闸的状态,控制微网的工作方式。
2.根据权利要求1所述的基于LoRa技术的光伏微网能量管理系统,其特征在于:所述LoRa终端使用STM32低功耗MCU;RF部分选取SX1278作为RF器件;还包括天线,所述天线采用折叠棒状天线,天线采用TNC接口固定于底板;还包括指示灯,采用发光二极管,包括电源指示,收发指示和错误指示。
3.根据权利要求1所述的基于LoRa技术的光伏微网能量管理系统,其特征在于:所述光伏微网系统采用交直流混合微网结构,光伏阵列系统经双向DC/DC变换器接入直流母线,储能单元通过双向DC/DC变换器实现有功功率的双向流通,进而通过DC/AC变换器连接直流母线和交流母线,交流侧通过开关连接负载和市电。
4.根据权利要求3所述的交直流混合光伏微网结构,其特征在于:所述的储能单元采用蓄电池和超级电容混合储能方式,将光伏阵列和储能单元看作一个整体,对其中的逆变器采用虚拟同步发电机VSG控制技术。
5.根据权利要求1所述的基于LoRa技术的光伏微网能量管理系统,其特征在于:所述的光伏微网能量管理系统,提出一种基于VSG的能量管理控制策略,将光伏阵列发电量和储能单元荷电状态SOC接入VSG控制中,通过调整VSG的下垂特性,实现光伏阵列、储能单元、逆变器和市电的协调控制,维持光伏微网系统稳定运行;
光伏微网能量管理的基础是保持系统中能量供需平衡,在系统运行过程中的任意时刻满足:
PV+PS+PGRID=PL (1)
其中,PV是光伏阵列产生的功率,PS是储能单元吸收或发出的功率,PGRID是市电供给负载或微网反馈给市电的功率,PL是负载需要的功率;
储能单元中的超级电容负责吸收和释放高频功率,蓄电池蓄电池作为长时间的储能装置,吸收和释放低频功率,蓄电池的SOC:Qmax=essmaxn (3)
Qmax和Quse分别表示蓄电池组电量最大值和蓄电池组消耗电量;I为蓄电池电流;essmax为单体电池最大存储电量;n为串联电池组的数量;essSOC为单体电池初始SOC值,设定蓄电池的SOC低于30%停止放电;将式(2)、(3)代入式(4)中得到蓄电池的SOC计算方式;
(1)若30%
(2)若SOC=100%,储能单元电量饱和,光伏阵列运行于MPP,调整VSG控制,增加逆变器输出,储能单元停止充电并将多余电量回馈市电;直到PV=PL时,仅由光伏阵列承担负载供电;
(3)若SOC<30%,储能单元剩余电量不足,停止放电且以恢复储能单元荷电状态为首要控制目标;光伏阵列变换器采用最大功率点追踪MPPT控制,调整VSG控制,减少逆变器输出功率,打开电网开关,市电优先承担负载供电;
(4)在负载功率突变以及光伏阵列输出功率突变的情况下,将储能系统需要平衡的功率分为低频部分和高频部分,超级电容负责吸收和释放高频功率,蓄电池吸收和释放低频功率。
