1.一种泡沫镍负载钛酸锌/电气石光催化材料，包括钛酸锌（ZnTiO3）、电气石、聚四氟乙烯、模板剂，其特征在于泡沫镍表面负载了ZnTiO3、电气石，泡沫镍负载钛酸锌/电气石光催化剂的材料制备方法按照以下步骤进行：

1）将泡沫镍2cm×5cm放入无水乙醇中浸泡20min，然后取出，用去离子水冲洗干净，再将其放入0.1mol/L的稀盐酸中浸泡10min，取出后，去离子水超声清洗20min，最后低温烘干

4 6h备用；

~

2）将一定比例的ZnTiO3、电气石和模板剂均匀混合，然后放入玛瑙研钵内研磨10min；

3）将一定比例的聚四氟乙烯、无水乙醇进行混合后，进行磁力搅拌形成均匀的悬浊液A；

4）在磁力搅拌的条件下，将研磨好的ZnTiO3/电气石/模板剂混合粉体放入上述悬浊液A中，形成均匀的悬浊液B；

5）将悬浊液B均匀涂覆到2cm×5cm泡沫镍片上，然后将其放置在烘干箱中，进行烘干；

6）烘干后将其粗产品浸泡在模板剂溶出液中进行模板剂溶出，然后取出，用去离子水冲洗至中性，然后进行烘干，最终得到了负载钛酸锌/电气石光催化材料；

上述模板剂是指商品化SiO2、Al2O3或聚乙烯吡咯烷酮。

2.根据权利要求1所述一种泡沫镍负载钛酸锌/电气石光催化材料及其制备方法，其特征在于步骤二中ZnTiO3、电气石和模板剂的质量比为1：0.02~0.04：0.4~1.2。

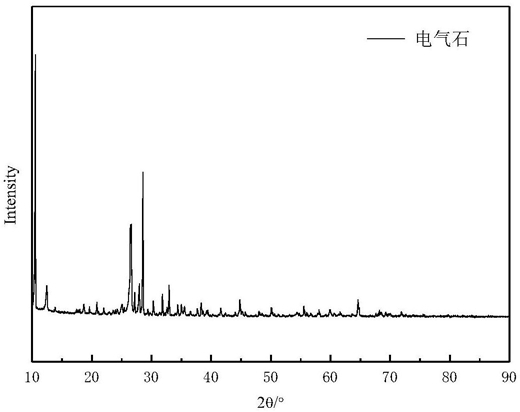

3.根据权利要求1所述一种泡沫镍负载钛酸锌/电气石光催化材料及其制备方法，其特征在于步骤二中电气石指商品化天然的电气石粉，粒径为1 2μm。

~

4.根据权利要求1所述一种泡沫镍负载钛酸锌/电气石光催化材料及其制备方法，其特征在于步骤三中聚四氟乙烯与无水乙醇的体积比为1：5。

5.根据权利要求1所述一种泡沫镍负载钛酸锌/电气石光催化材料及其制备方法，其特征在于步骤六中模板剂溶出液为氢氧化钠或去离子水，浸泡时间为2h，烘干温度为60℃ 80~℃，烘干时间为5 6h。

~
