专利号: 2018115798332
申请人: 天津市久顺冷弯型钢有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2023-12-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

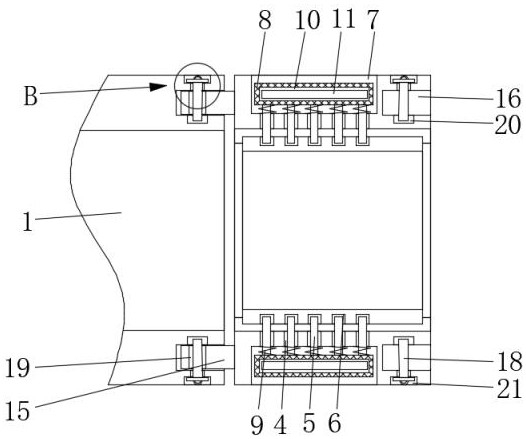

1.一种三角稳定结构的冷弯型钢,包括型钢本体(1),其特征在于:所述型钢本体(1)的内部侧面均设有滑槽(2),所述滑槽(2)的内部滑动连接有支撑块(3),所述型钢本体(1)的内部侧面中部均设有通孔(4),所述通孔(4)的内部滑动连接有定位杆(5),所述支撑块(3)的三角端部均设有定位槽(6),所述定位杆(5)滑动连接于定位槽(6)的内部,所述型钢本体(1)的外部侧面均设有安装槽(7),所述安装槽(7)的一端连通于通孔(4)的一端,所述定位杆(5)的上端面固定连接有横板(8),所述横板(8)滑动连接于安装槽(7)的内部,所述定位杆(5)的上端侧面滑动套接有第一弹簧(9),所述第一弹簧(9)的一端固定连接于安装槽(7)的下端面,所述第一弹簧(9)的另一端固定连接于横板(8)的下端面;

所述横板(8)的两侧均设有凹槽(10),所述凹槽(10)的内部滑动连接有卡块(11),所述卡块(11)的一端固定连接有挡块(12),所述挡块(12)滑动连接于凹槽(10)的内部,所述凹槽(10)的端部侧面固定连接有限位块(13),所述挡块(12)的一端固定连接有第二弹簧(14),所述第二弹簧(14)的一端固定连接于凹槽(10)的端部;

所述型钢本体(1)的一端侧面固定连接有连接块(15),所述型钢本体(1)的另一端侧面固定连接有连接槽(16),所述连接块(15)滑动连接于连接槽(16)的内部;

所述连接槽(16)的侧面设有螺纹通孔(17),所述螺纹通孔(17)的内部螺纹连接有螺纹杆(18),所述连接块(15)的侧面设有定位孔(19),所述螺纹杆(18)滑动连接于定位孔(19)的内部,所述连接槽(16)的另一侧面设有卡槽(20),所述螺纹杆(18)的下端滑动卡接于卡槽(20)的内部;

所述螺纹通孔(17)的一端设有放置槽(21),所述螺纹杆(18)的上端滑动连接于放置槽(21)的内部;

所述螺纹杆(18)的上端面固定连接有拉环(22)。
