1.一种多色调图案转印混凝土的制备方法，其特征在于，包括以下步骤：a、砂的配制：将砂按照大小不同粒径范围进行分级，一种粒径范围对应一种颜色；

b、转印膜的制作：将缓凝剂按照设计图案转印在基膜上，转印图案内缓凝剂浓度依据需要缓凝的深度而变化；

c、浇筑彩色骨料砂浆：将步骤a配制的砂作为细骨料拌制成彩色骨料砂浆，浇筑在转印膜的表面；

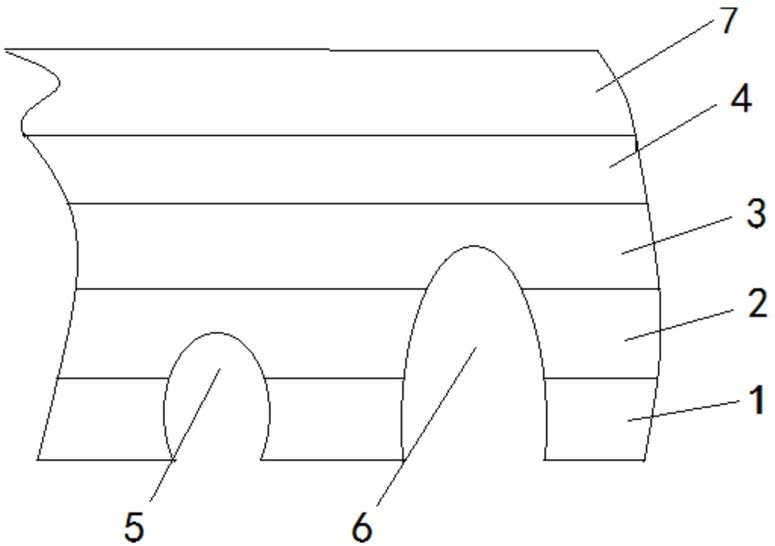

d、振捣：充分振捣彩色骨料砂浆以实现内部分层；

e、浇筑普通砂浆：待彩色骨料砂浆初凝后，在彩色骨料砂浆上再浇筑一层普通砂浆；

f、养护：养护一段时间，得到硬化的混凝土基体；

g、揭开基膜：将基膜从混凝土基体上撕下；

h、水冲洗：用高压水枪冲洗撕下基膜的混凝土基体表面，使得部分骨料露出得到图案。

2.如权利要求1所述的多色调图案转印混凝土的制备方法，其特征在于：所述步骤a中，砂可以选自彩色的天然砂或者经人工染色后的砂。

3.如权利要求1所述的多色调图案转印混凝土的制备方法，其特征在于：所述步骤a中，同种颜色砂的最大粒径与最小粒径之差不小于0.3mm。

4.如权利要求1所述的多色调图案转印混凝土的制备方法，其特征在于：所述步骤b中，所述不同缓凝深度的差值不小于0.3mm。

5.如权利要求1所述的多色调图案转印混凝土的制备方法，其特征在于：所述步骤c中，所述彩色骨料砂浆浇筑厚度为3-5mm。

6.如权利要求1或5所述的多色调图案转印混凝土的制备方法，其特征在于：所述步骤c中，所述彩色骨料砂浆的流动度大于130mm。

7.如权利要求1所述的多色调图案转印混凝土的制备方法，其特征在于：所述步骤d中，所述彩色骨料砂浆振捣时间大于20s。

8.如权利要求1所述的多色调图案转印混凝土的制备方法，其特征在于：所述步骤e中，所述普通砂浆的配合比与彩色骨料砂浆相同。

9.如权利要求1-3任一项所述的多色调图案转印混凝土的制备方法，其特征在于：所述步骤a中，不同级配范围中，粒径大的砂选择深色调且密度小，粒径小的砂选择浅色调且密度大。
