专利号: 201811581628X
申请人: 西安交通大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

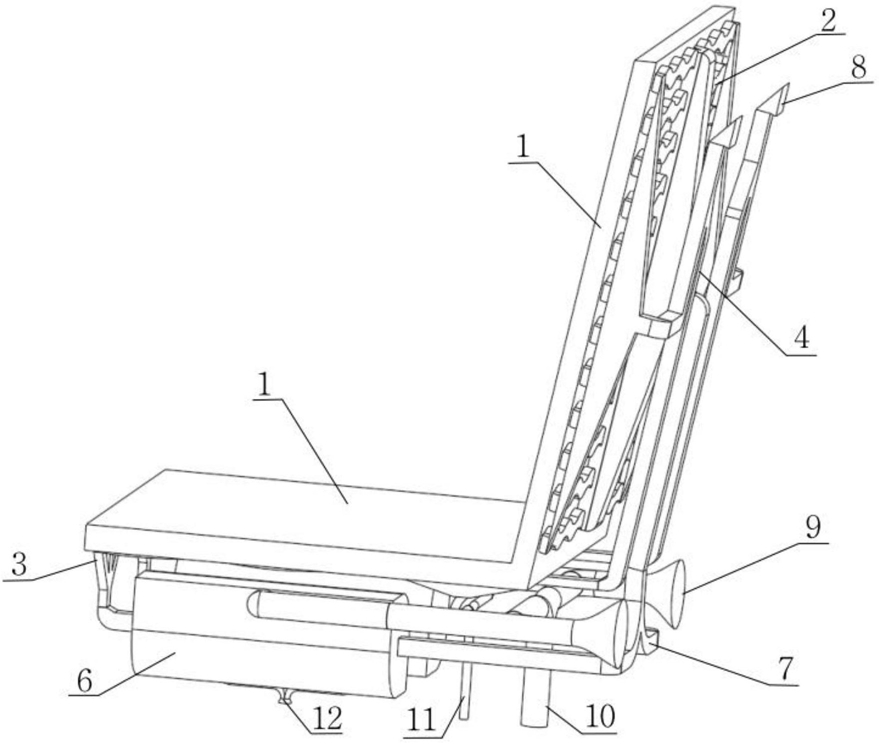

1.一种汽车风冷降温座椅,其特征在于,包括换热器、进气口(9)、出气口(8)以及微处理器;换热器上覆盖有导热垫(1),空气混合器(6)连通进气口(9)以及坐垫下方的冷气管束(12),冷气管束(12)的出口设置有冷气流量调节阀,出气口(8)设置在椅背后侧,进气口(9)在座椅的后侧靠近下部设置,进气口(9)中有增压装置;换热器包括椅背换热器(2)和坐垫换热器(3),椅背换热器(2)和坐垫换热器(3)均设置有气体入口和气体出口;所述气体入口连通空气混合器(6)的混合气出口,所述气体出口连通出气口(8);椅背换热器(2)和坐垫换热器(3)的气体入口处分别设置有椅背进气调节阀和坐垫进气调节阀;冷气流量调节阀、椅背进气调节阀和坐垫进气调节阀均连接微处理器。

2.根据权利要求1所述的汽车风冷降温座椅,其特征在于,还包括温度测量系统和温度预设系统;温度测量系统和温度预设系统均连接微处理器。

3.根据权利要求1所述的汽车风冷降温座椅,其特征在于,换热器的换热面与导热垫(1)紧密接触,换热器的其他表面均包裹有导热垫(1)采用泡沫铝材料。

4.根据权利要求1所述的汽车风冷降温座椅,其特征在于,空气混合器(6)包括两个混合器腔体,所述腔体两端分别对应设置混合气前出口和混合气后出口,混合气前出口连通坐垫换热器(3)的气体入口,两个混合气后出口通过Y型三通管(7)连通的气体入口,空气混合器(6)下部设置冷气入口,冷气入口连通冷气管束(12);空气混合器(6)侧面开设热气入口,热气入口连通进气口(9)。

5.根据权利要求4所述的汽车风冷降温座椅,其特征在于,椅背换热器(2)与导热垫之间设置压力测量系统;Y型三通管(7)连接第一直线直线运动机构(4),压力测量系统和第一直线直线运动机构(4)的驱动装置均连接微处理器。

6.根据权利要求1所述的汽车风冷降温座椅,其特征在于,椅背换热器(2)包括两列横向波浪形管束(21),横向波浪形管束(21)的两端通过两侧管道(23)和中部管道(22)连通,其气体入口设置在椅背换热器(2)中部管道(22)上,气体出口设置在两侧管道(23)的中部;

坐垫换热器(3)沿其轴线设置有两组纵向波浪形管束(31),纵向波浪形管束(31)包括三支管束,三支管束的一端连通形成坐垫换热器(3)的气体入口,三支纵向波浪形管束(31)的另一端汇集一处连通一单支管束(32),单支管束(32)的末端设置坐垫换热器(3)的气体出口。

7.根据权利要求6所述的汽车风冷降温座椅,其特征在于,横向波浪形管束(21)和纵向波浪形管束(31)的入口处设置有楔形导流板,纵向波浪形管束(31)与单支管束(32)的连接处设有圆弧平滑过渡。

8.根据权利要求6所述的汽车风冷降温座椅,其特征在于,单支管束(32)的顶面设置压力测量系统,单支管束(32)底部开孔连通附加冷气管道(11),附加冷气管道(11)上设置有附加冷气流量调节阀;附加冷气管道(11)与冷气管束(12)连通空调系统;附加冷气管道(11)还连接有第二直线直线运动机构(5);附加冷气流量调节阀、第二直线直线运动机构(5)的驱动装置以及压力测量系统连接微处理器。

9.根据权利要求1所述的汽车风冷降温座椅,其特征在于,坐垫换热器(3)气体出口还连通有附加热气出口管道(10),附加热气出口管道(10)连通汽车尾气管,附加热气管道(10)上设置有热气流量调节阀,热气流量调节阀与微处理器连接。

10.根据权利要求1所述的汽车风冷降温座椅,其特征在于,进气口(9)处设置有风扇(13),进气口(9)连接的进气管道内设置有鼓包,出气口(8)设置有可调格栅。
