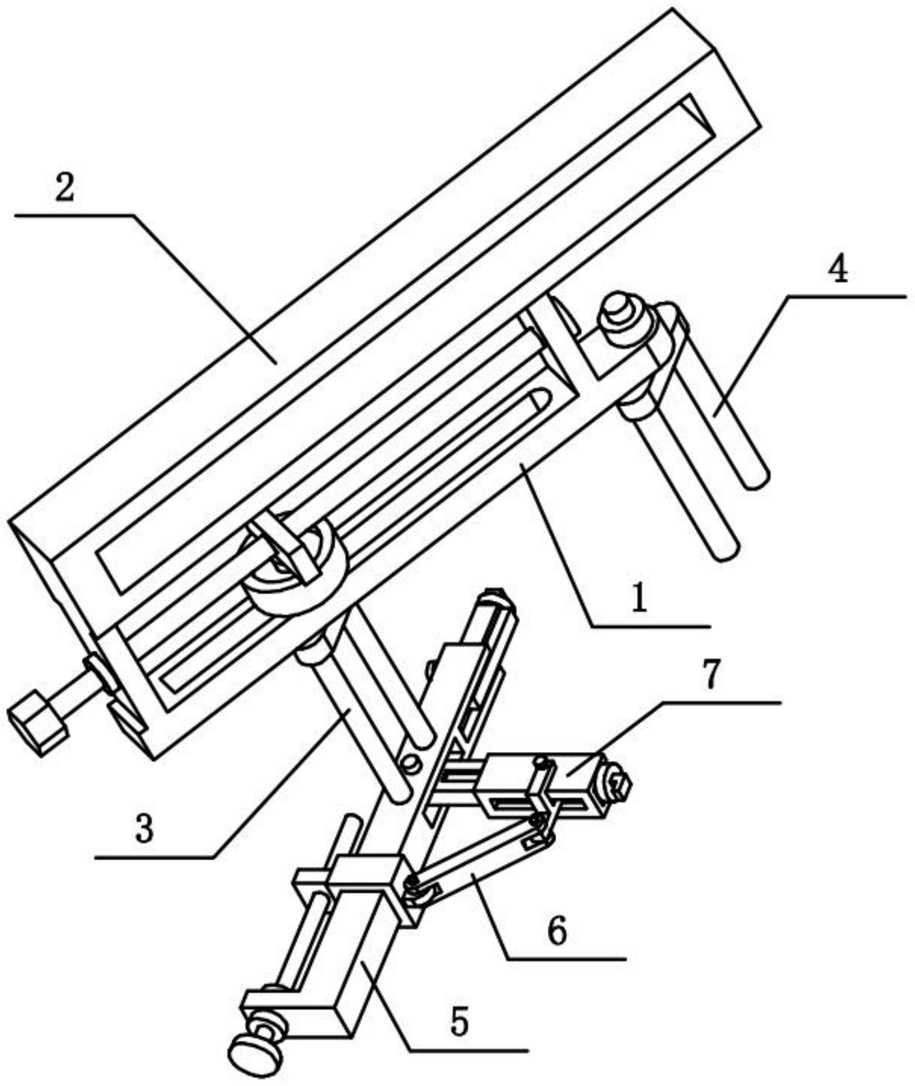

1.一种用于搬运不同规格形状陶瓷的夹紧固定装置,包括滑孔杆件(1)、手提组件(2)、滑动连架(3)、转动连架(4)、主夹杆组件(5)、副夹杆组件(6)和加长套(7),其特征在于:所述手提组件(2)固定连接在滑孔杆件(1)的上端,滑动连架(3)的上端滑动连接在滑孔杆件(1)上,转动连架(4)的上端转动连接在滑孔杆件(1)的一端,滑动连架(3)和转动连架(4)的下端均固定连接有主夹杆组件(5),两个主夹杆组件(5)上均铰接连接有副夹杆组件(6),两个副夹杆组件(6)上均滑动连接有加长套(7);
所述滑孔杆件(1)包括滑孔杆(1-1)、滑孔(1-2)和转动孔(1-3),滑孔杆(1-1)的一端设置有滑孔(1-2),滑孔杆(1-1)的另一端设置有转动孔(1-3);
所述手提组件(2)包括手提框(2-1)、限位环I(2-2)、竖连板(2-3)、套环(2-4)、螺纹孔板(2-5)和丝杠(2-6),手提框(2-1)的下端固定连接有两个竖连板(2-3),两个竖连板(2-3)均固定连接在滑孔杆(1-1)的上端,丝杠(2-6)的左右两端分别间隙配合插在两个竖连板(2-3)上,丝杠(2-6)的左右两端均固定连接有限位环I(2-2),两个限位环I(2-2)分别与两个竖连板(2-3)的外侧相贴合,螺纹孔板(2-5)通过螺纹配合连接在丝杠(2-6)上,螺纹孔板(2-5)的下端固定连接有套环(2-4);
所述滑动连架(3)包括滑动轴(3-1)、圆挡块I(3-2)、圆杆座I(3-3)和连接圆杆I(3-4),滑动轴(3-1)滑动连接在滑孔(1-2)上,滑动轴(3-1)的上下两端分别固定连接有圆挡块I(3-2)和圆杆座I(3-3),圆挡块I(3-2)和圆杆座I(3-3)分别与滑孔杆(1-1)的上下端面相贴合,套环(2-4)套接在圆挡块I(3-2)上,圆杆座I(3-3)的下端固定连接有两个连接圆杆I(3-
4);
所述转动连架(4)包括转动轴(4-1)、圆挡块II(4-2)、圆杆座II(4-3)和连接圆杆II(4-
4),转动轴(4-1)转动连接在转动孔(1-3)上,转动轴(4-1)的上下两端分别固定连接有圆挡块II(4-2)和圆杆座II(4-3),圆挡块II(4-2)和圆杆座II(4-3)分别与滑孔杆(1-1)的上下端面相贴合,圆杆座II(4-3)的下端固定连接有两个连接圆杆II(4-4);
所述主夹杆组件(5)包括主夹杆(5-1)、短轴(5-2)、矩形通槽(5-3)、加长杆(5-4)、挂钩I(5-5)、紧固螺钉I(5-6)、调节螺钉(5-7)、左凸板(5-8)、限位环II(5-9)和加长杆滑槽(5-
10),主夹杆(5-1)的中端设置有矩形通槽(5-3),矩形通槽(5-3)处固定连接有短轴(5-2),主夹杆(5-1)的一端设置有加长杆滑槽(5-10),加长杆滑槽(5-10)上滑动连接有加长杆(5-
4),主夹杆(5-1)上通过螺纹连接有紧固螺钉I(5-6),紧固螺钉I(5-6)顶在加长杆(5-4)上,加长杆(5-4)的外端固定连接有挂钩I(5-5),主夹杆(5-1)的另一端固定连接有左凸板(5-
8),调节螺钉(5-7)的一端转动连接在左凸板(5-8)上,调节螺钉(5-7)上固定连接有两个限位环II(5-9),两个限位环II(5-9)分别与左凸板(5-8)的两个侧面相贴合;
所述副夹杆组件(6)包括滑框(6-1)、转杆(6-2)、伸出柱(6-3)、紧固螺钉II(6-4)、L型杆(6-5)、扁槽(6-6)和副夹杆(6-7),滑框(6-1)滑动连接在主夹杆(5-1)上,调节螺钉(5-7)与滑框(6-1)的一侧通过螺纹相配合,副夹杆(6-7)的一端通过短轴(5-2)铰接连接在矩形通槽(5-3)处,副夹杆(6-7)的上下两端均设置有扁槽(6-6),副夹杆(6-7)的另一端固定连接有伸出柱(6-3),伸出柱(6-3)的上端固定连接有L型杆(6-5),L型杆(6-5)上通过螺纹连接有紧固螺钉II(6-4),转杆(6-2)的一端铰接连接在滑框(6-1)上,转杆(6-2)的另一端铰接在伸出柱(6-3)上。
2.根据权利要求1所述的一种用于搬运不同规格形状陶瓷的夹紧固定装置,其特征在于:所述加长套(7)包括门形套(7-1)、伸出柱槽(7-2)、挂钩II(7-3)和凸棱(7-4),门形套(7-1)滑动连接在副夹杆(6-7)上,门形套(7-1)的内侧的上下两端均固定连接有凸棱(7-
4),两个凸棱(7-4)分别滑动连接在两个扁槽(6-6)上,门形套(7-1)的外端固定连接有挂钩II(7-3),门形套(7-1)的一侧设置有伸出柱槽(7-2),伸出柱(6-3)滑动连接在伸出柱槽(7-
2)上,紧固螺钉II(6-4)顶在门形套(7-1)上。
3.根据权利要求2所述的一种用于搬运不同规格形状陶瓷的夹紧固定装置,其特征在于:所述主夹杆组件(5)、副夹杆组件(6)和加长套(7)组成夹持组合件,所述夹持组合件设置有两组,两组夹持组合件分别通过两个主夹杆(5-1)固定连接在两个连接圆杆I(3-4)的下端和两个连接圆杆II(4-4)的下端。
