专利号: 2018115834057
申请人: 象山维治模具有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-11-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

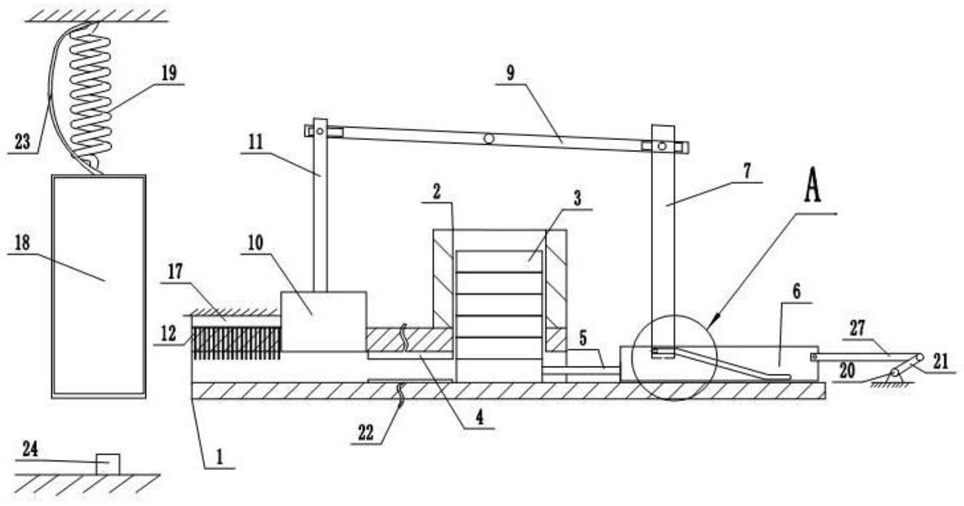

1.金属片矫正装置,包括机架,其特征在于:所述机架上开设有水平通道,水平通道连通有竖直设置的进料通道,水平通道一端设有出料口,位于进料通道一侧的水平通道内沿出料方向依次设有清洁部、矫正部和检测部,清洁部包括设于水平通道内壁的海绵块,水平通道内滑动连接有推块,推块固接有推杆,推块上竖直贯穿有竖杆,推块上设有倾斜设置的滑槽,竖杆上设有与滑槽滑动配合的凸块,所述机架上铰接有杠杆,杠杆两端分别开设有通槽,杠杆一端通槽与竖杆滑动连接,杠杆另一端通槽滑动连接有竖直设置的第一连杆,所述矫正部所在的水平通道顶端滑动连接有压块,第一连杆底端与压块固接;

检测部包括若干检测杆,检测杆密布于检测部所在的水平通道顶端,检测杆竖直贯穿水平通道,检测杆上下两端设有限位块,位于检测部的水平通道前后两侧开设有开口,靠近其中一个开口的机架上滑动连接有电磁铁,机架上固接有与电磁铁相对设置的永磁铁,永磁铁和电磁铁相对的一端磁极相斥,电磁铁与永磁铁之间连接有第一弹簧,机架上设有位于检测杆上方的第一触发开关;

所述机架上设有与出料口相对设置的堆叠箱,堆叠箱靠近出料口的侧面开口,堆叠箱顶端与机架之间连接有第二弹簧。

2.根据权利要求1所述的金属片矫正装置,其特征在于:所述推块连接有推料机构,推料机构包括固设于机架的旋转电机,旋转电机的输出端连接有转轴,转轴固接有曲柄,曲柄与推块之间铰接有第二连杆。

3.根据权利要求2所述的金属片矫正装置,其特征在于:所述机架固接有集屑箱,所述转轴贯穿集屑箱,转轴位于集屑箱内的部分设有若干叶片,集屑箱与海绵块之间连通有气管。

4.根据权利要求1所述的金属片矫正装置,其特征在于:所述堆叠箱顶端与机架之间连接有承重绳,承重绳为刚性绳,承重绳的长度短于所述第二弹簧的极限拉伸长度。

5.根据权利要求4所述的金属片矫正装置,其特征在于:所述机架上设有位于堆叠箱下方的第二触发开关。

6.根据权利要求5所述的金属片矫正装置,其特征在于:所述旋转电机为伺服电机。
