专利号: 2018115943177
申请人: 长安大学
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种山区双车道弯道主动预警式防撞护栏的偏离道路预警方法,其特征在于,基于下述装置:

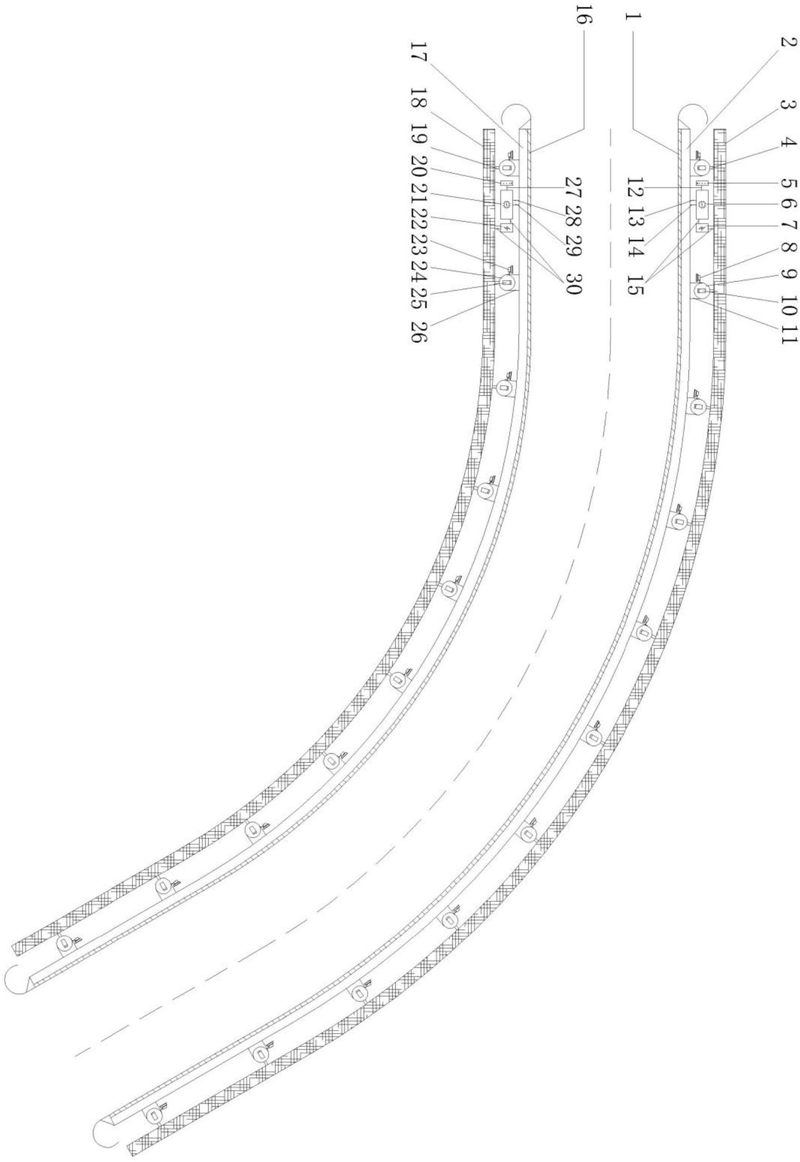

包括外侧防撞护栏和内侧防撞护栏;外侧防撞护栏包括沿道路设置的外侧立柱(9),相邻外侧立柱(9)之间的距离相等均为d,所有的外侧立柱(9)共同固定连接有外侧钢梁板(2),外侧钢梁板(2)一端的地面上固定设置有外侧主机(6)和外侧蓄电池(7),二者通过外侧电力传输线(15)连通;每根外侧立柱(9)上固定安装有外侧高频激光测距仪(10)和外侧喇叭(8),每个外侧高频激光测距仪(10)与外侧主机(6)通过外侧输入数据总线(13)连通,每个外侧喇叭(8)与外侧主机(6)通过外侧输出数据总线(14)连通;外侧主机(6)通过外侧双向通信线(12)连通有外侧无线路由器(5);

内侧防撞护栏包括沿道路设置的内侧立柱(24),相邻内侧立柱(24)之间的距离相等均为d,所有的内侧立柱(24)共同固定连接有内侧钢梁板(17),内侧钢梁板(17)一端的地面上固定设置有内侧主机(21)和内侧蓄电池(22),二者通过内侧电力传输线(30)连通;每根内侧立柱(24)上固定安装有内侧高频激光测距仪(25)和内侧喇叭(23),每个内侧高频激光测距仪(25)与内侧主机(21)通过内侧输入数据总线(28)连通,每个内侧喇叭(23)与内侧主机(21)通过内侧输出数据总线(29)连通;内侧主机(21)通过内侧双向通信线(27)连通有内侧无线路由器(20);d≥3;

外侧钢梁板(2)为波纹板,其中部的内凹处固定嵌入有外侧嵌入式LED灯带(1);外侧嵌入式LED灯带(1)通过外侧输出数据总线(14)和外侧主机(6)连通;内侧钢梁板(17)为波纹板,其中部的内凹处固定嵌入有内侧嵌入式LED灯带(16);内侧嵌入式LED灯带(16)通过内侧输出数据总线(29)和内侧主机(21)连通;

针对在弯道外侧行驶的车辆,预警包括以下步骤:

步骤1.1,车辆行驶至某一个外侧高频激光测距仪(10)前时,外侧高频激光测距仪(10)测量车辆与其之间的距离,将该距离通过外侧输入数据总线(13)传送至外侧主机(6);

步骤1.2,外侧主机(6)根据上一阶段车辆与外侧高频激光测距仪(10)之间的距离,预测车辆在下一阶段是否会偏离车道;

判断车辆是否会偏离外侧车道的过程,包括以下步骤,

(1)设定车辆经过弯道的第一个外侧高频激光测距仪(10)为第k‑2个,则车辆依次经过第k‑2个、第k‑1个、第k个和第k+1外侧高频激光测距仪(10);

(2)每一个外侧高频激光测距仪(10)在弯道处对应有一个径向方向;当车辆行驶至当前外侧高频激光测距仪(10)的径向方向的直线时,通过外侧高频激光测距仪(10)测定出车辆与该外侧高频激光测距仪(10)的垂直距离;设定第k‑2个、第k‑1个和第k个外侧高频激光测距仪(10)测定的垂直距离分别为hk‑2、hk‑1和hk;

(3)通过相邻的外侧高频激光测距仪(10)之间的距离d,计算出第k‑1个外侧高频激光测距仪(10)处的转向角度θk‑1,计算公式如下式所示:式中,Δ为修正角,是一个极小的量,则式可简写为:

(4)设定车辆在第k+1个外侧高频激光测距仪(10)处维持上一阶段转向状态,即θk与θk‑1相同,通过上一状态转向角度θk‑1和第k个外侧高频激光测距仪(10)处测得的车辆距路边的距离hk,预测车辆在第k+1个外侧高频激光测距仪(10)处距路边的距离hk+1,计算式如下:将hk+1的数值传回至外侧主机(6)中,当该数值大于车道宽度与车宽之差,或小于0,则判断行驶中的车辆会偏离车道;

步骤2.2中判断车辆是否会偏离内侧车道的步骤同步骤1.2中判断车辆是否会偏离外侧车道的过程,其中外侧高频激光测距仪(10)替换为内侧高频激光测距仪(25);

步骤1.3,当预测下一阶段车辆会偏离车道时,外侧主机(6)将信息通过外侧输出数据总线(14)传输至外侧喇叭(8),外侧喇叭(8)发出提示声;

针对在弯道内侧行驶的车辆,预警包括以下步骤:

步骤2.1,车辆行驶至某一个内侧高频激光测距仪(25)前时,内侧高频激光测距仪(25)测量车辆与其之间的距离,将该距离通过内侧输入数据总线(28)传送至内侧主机(21);

步骤2.2,内侧主机(21)根据上一阶段车辆与内侧高频激光测距仪(25)之间的距离,预测车辆在下一阶段是否会偏离车道;

步骤2.3,当预测下一阶段车辆会偏离车道时,内侧主机(21)将信息通过内侧输出数据总线(29)传输至内侧喇叭(23),内侧喇叭(23)发出提示声。

2.根据权利要求1所述的偏离道路预警方法,其特征在于,外侧钢梁板(2)沿长度方向固定设置有外侧嵌入式LED灯带(1),内侧钢梁板(17)沿长度方向固定设置有内侧嵌入式LED灯带(16);外侧嵌入式LED灯带(1)通过外侧输出数据总线(14)和外侧主机(6)连通;内侧嵌入式LED灯带(16)通过内侧输出数据总线(29)和内侧主机(21)连通;

步骤1.3中,当预测下一阶段车辆会偏离车道时,外侧主机(6)将信息传送至外侧嵌入式LED灯带(1),外侧嵌入式LED灯带(1)闪烁视警;

步骤2.3中,当预测下一阶段车辆会偏离车道时,内侧主机(21)将信息传送至内侧嵌入式LED灯带(16),内侧嵌入式LED灯带(16)闪烁视警。

3.根据权利要求1所述的偏离道路预警方法,其特征在于,外侧主机(6)连通有外侧无线路由器(5),内侧主机(21)连通有内侧无线路由器(20);

当预测外侧车道有车辆会偏离车道时,外侧主机(6)通过外侧无线路由器(5)将预警信号传递至内侧无线路由器(20),内侧无线路由器(20)将预警信号传递至内侧主机(21),内侧主机(21)重复步骤2.3,提示内侧道路行驶的车辆;

当预测内侧车道有车辆会偏离车道时,内侧主机(21)通过内侧无线路由器(20)将预警信号传递至外侧无线路由器(5),外侧无线路由器(5)将预警信号传递至外侧主机(6),外侧主机(6)重复步骤1.3,提示外侧道路行驶的车辆。
