1.基于乙基纤维素单宁微球缓释型甲醛捕捉剂制备方法，其特征在于，包括步骤：取三聚磷酸钠溶于蒸馏水中制得三聚磷酸钠溶液；

取单宁溶于蒸馏水中制得水相溶液；

取乙基纤维素和Tween‑80溶于甲苯，制得油相溶液；

搅拌所述油相溶液，按照含有100ml甲苯的油相溶液中对应滴加22～28ml所述水相溶液的配比，边搅拌边滴加所述水相溶液；

滴加完后的混合物溶液在800～1400r/min转速、40～60℃温度下搅拌90～150min，使所述混合物溶液进行乳化形成乳液；

向所述乳液中加入所述三聚磷酸钠溶液，继续在800～1400r/min转速、40～60℃温度下搅拌90～150min，使所述乙基纤维素与所述单宁产生交联，冷却后洗涤、干燥，即得。

2.根据权利要求1所述的基于乙基纤维素单宁微球缓释型甲醛捕捉剂制备方法，其特征在于，所述步骤取三聚磷酸钠溶于蒸馏水中制得三聚磷酸钠溶液，包括：按照1ml蒸馏水对应加入1.2～1.4mg三聚磷酸钠的配比，取三聚磷酸钠溶于蒸馏水中，室温搅拌至澄清透明，得到三聚磷酸钠溶液。

3.根据权利要求1所述的基于乙基纤维素单宁微球缓释型甲醛捕捉剂制备方法，其特征在于，所述步骤取单宁溶于蒸馏水中制得水相溶液，包括：按照2.5ml蒸馏水对应加入1.5～2.5mg单宁的配比，取单宁溶于蒸馏水中，室温搅拌至溶液澄清透明，得到水相溶液。

4.根据权利要求1所述的基于乙基纤维素单宁微球缓释型甲醛捕捉剂制备方法，其特征在于，所述步骤取乙基纤维素和Tween‑80溶于甲苯，制得油相溶液，包括：按照100ml甲苯对应加入15～25mg乙基纤维素和1.5～2.5ml Tween‑80的配比，取乙基纤维素和Tween‑80溶于甲苯，转速450～550r/min磁力搅拌，搅拌时间30分钟，得到油相溶液。

5.根据权利要求1所述的基于乙基纤维素单宁微球缓释型甲醛捕捉剂制备方法，其特征在于，所述步骤边搅拌边滴加所述水相溶液中，搅拌的速度为150～250r/min。

6.根据权利要求1所述的基于乙基纤维素单宁微球缓释型甲醛捕捉剂制备方法，其特征在于，所述步骤冷却后洗涤、干燥，包括：将经过乳化交联的混合物溶液，冷却至室温并将沉淀物使用丙酮洗涤4‑6次，最后将产物至于干燥箱55‑65℃干燥成粉末状，即得。

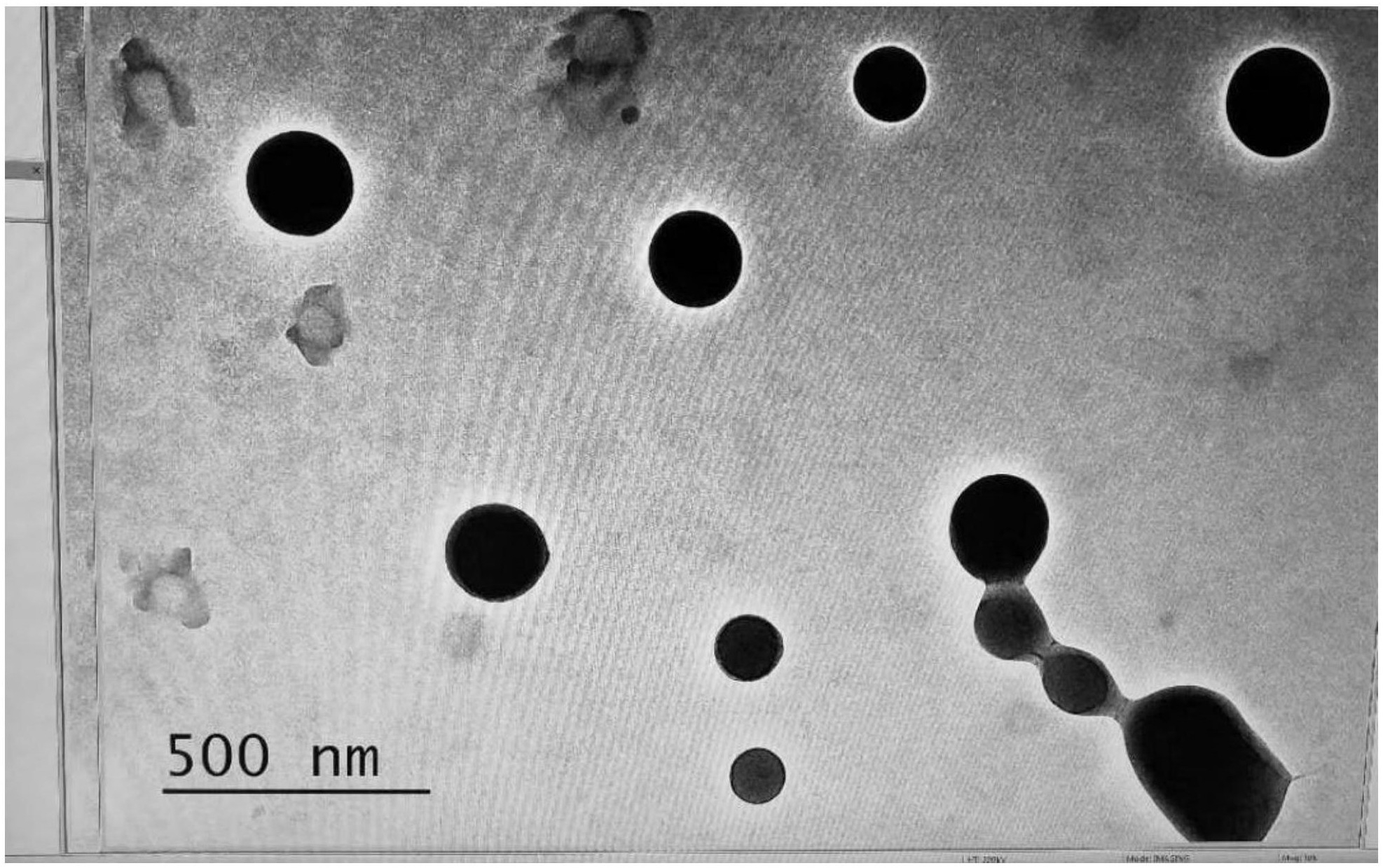

7.基于乙基纤维素单宁微球缓释型甲醛捕捉剂，其特征在于，为按照权利要求1‑6任一项所述的制备方法制备而得。
