专利号: 2018115978091
申请人: 安徽工程大学
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-07-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

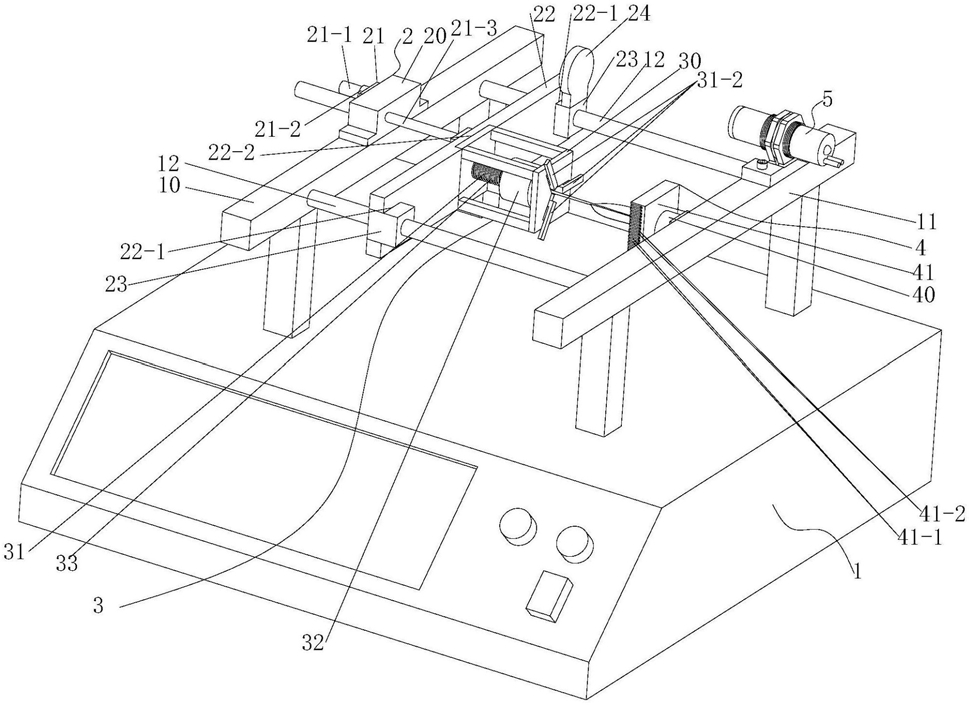

1.一种羽毛弹性测试仪,其特征在于:包括控制箱座(1)、移动增压装置(2)、尾部夹持机构(3)、前端限位机构(4)和激光测距仪(5),所述控制箱座(1)上方设有支架一(10)和支架二(11),支架一(10)和支架二(11)之间平行设有两个圆柱导杆(12),所述移动增压装置(2)与支架一(10)上端紧固连接,所述尾部夹持机构(3)由尾座(30)、夹持套(31)、锥形套(32)、压簧(33)和调节螺杆(34)组成,所述尾座(30)端部上设有三个矩形槽(30-1),且三个矩形槽(30-1)在圆周方向上呈现120度角均匀分布,所述夹持套(31)为圆柱体,且夹持套(31)中心设有螺纹孔,所述夹持套(31)上设有三个夹头(31-1),且三个夹头(31-1)在圆周方向上呈现120度角均匀分布,所述夹头(31-1)与夹持套(31)端部铰接,所述锥形套(32)内设圆锥形孔,且锥形套(32)套设在夹持套(31)上,所述压簧(33)一端与锥形套(32)的端面接触,另外一端与尾座(30)内壁接触,所述调节螺杆(34)与夹持套(31)中心的螺纹孔通过螺旋副连接,所述前端限位机构(4)与支架二(11)内壁紧固连接,所述激光测距仪(5)与支架二(11)上端连接,且位于圆柱导杆(12)端部;

所述前端限位机构(4)由带座轴承(40)和限位板(41)组成,所述带座轴承(40)与支架二(11)内壁紧固连接,所述限位板(41)与带座轴承(40)转动连接;

所述限位板(41)上均匀设有多个深槽(41-1),且在深槽(41-1)底部设有压力传感器(41-2)。

2.根据权利要求1所述的一种羽毛弹性测试仪,其特征在于:所述移动增压装置(2)由连接座(20)、微型电动推杆(21)、移动板(22)和滑块(23)组成,所述连接座(20)与支架一(10)上端紧固连接,所述,微型电动推杆(21)与连接座(20)侧面连接,所述微型电动推杆(21)由推杆电机(21-1)、齿轮箱(21-2)和推杆(21-3)组成,所述推杆电机(21-1)的输出轴与齿轮箱(21-2)连接,所述推杆(21-3)与齿轮箱(21-2)连接,且推杆(21-3)穿过连接座(20),连接座(20)端部与移动板(22)紧固连接,所述移动板(22)两端分别设有槽口一(22-

1),中部设有槽口二(22-2),所述滑块(23)分别与槽口一(22-1)紧固连接,且滑块(23)与圆柱导杆(12)滑动连接,所述尾座(30)与槽口二(22-2)紧固连接。

3.根据权利要求2所述的一种羽毛弹性测试仪,其特征在于:所述滑块(23)上设有反光体(24)。

4.根据权利要求1所述的一种羽毛弹性测试仪,其特征在于:所述三个夹头(31-1)从一个中心带孔的圆台体上切割而成,所述夹头(31-1)端部设有张合限位杆(31-2),且张合限位杆(31-2)卡钳在矩形槽(30-1)中。
