专利号: 2018115994215
申请人: 孔江君
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种汽车刹车盘生产用打磨装置的使用方法,其特征在于:使用时,打开箱门(20)将需要打磨的刹车盘通过固定装置(14)夹持,然后打开第一电机(3)转动,带动第一锥形齿轮(4)转动,带动第二锥形齿轮(5)转动,带动丝杆(6)转动,带动移动块(7)移动,带动竖板(8)移动,调整打磨头(10)至合适位置后,关闭第一电机(3),打开第二电机(11)带动转轴(13)转动,带动刹车盘转动,然后转动转柄带动螺杆(17)转动,带动顶板(19)下降,带动打磨盘(18)下降,实现对刹车盘的打磨;

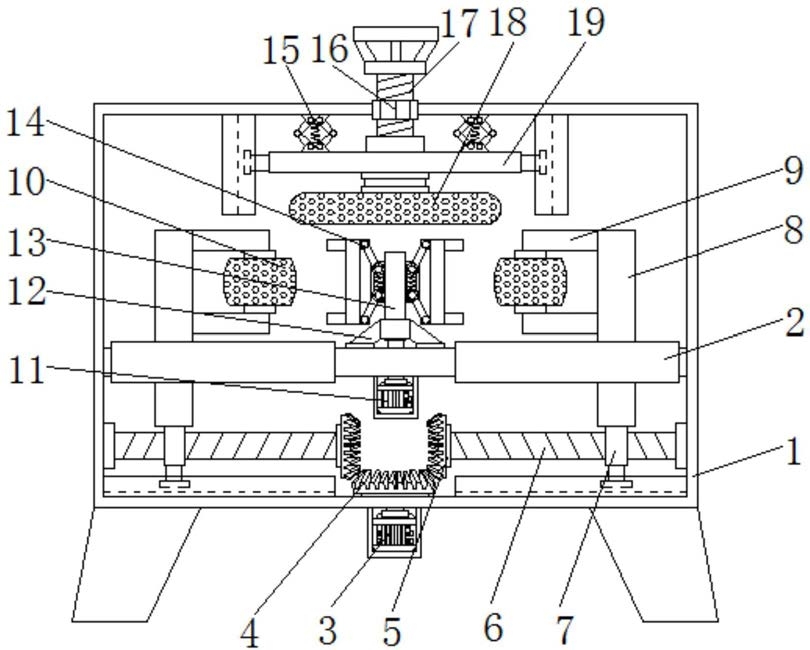

该打磨装置包括外框(1),所述外框(1)内壁的两侧之间固定连接有横板(2),所述外框(1)的底部固定连接有第一电机(3),所述第一电机(3)输出轴的一端贯穿外框(1)且延伸至外框(1)的内部,所述第一电机(3)的输出轴位于外框(1)内部的一端固定连接有第一锥形齿轮(4),所述第一锥形齿轮(4)的两侧均啮合有第二锥形齿轮(5),所述第二锥形齿轮(5)的轴心处通过丝杆(6)与外框(1)内壁的一侧转动连接,并且丝杆(6)的表面螺纹连接有移动块(7),所述移动块(7)的顶部固定连接有竖板(8),所述竖板(8)的顶部贯穿横板(2)且延伸至横板(2)的顶部,两个所述竖板(8)相对的一侧且位于横板(2)的顶部均固定连接有固定架(9),所述固定架(9)的一侧转动连接有打磨头(10),所述横板(2)的底部固定连接有第二电机(11),所述第二电机(11)输出轴的一端贯穿横板(2)且延伸至横板(2)的顶部,所述第二电机(11)的输出轴位于横板(2)顶部的一端固定连接有转轴(13),所述转轴(13)表面的底部转动连接有稳定架(12),所述稳定架(12)的底部与横板(2)的顶部固定连接,所述转轴(13)表面的两侧均固定连接有固定装置(14),所述外框(1)的顶部通过螺母(16)螺纹连接有螺杆(17),所述螺杆(17)位于外框(1)内部的一端转动连接有顶板(19),所述顶板(19)顶部的两侧均通过稳定装置(15)与外框(1)内壁的顶部固定连接,所述顶板(19)的底部转动连接有打磨盘(18);

所述固定装置(14)包括固定框(141),所述固定框(141)的一侧与转轴(13)表面的一侧固定连接,所述固定装置(14)表面的两侧均滑动连接有滑头(142),并且两个滑头(142)相对的一侧之间固定连接有第一弹簧(143),所述滑头(142)的一侧转动连接有连杆(144),所述连杆(144)的一端转动连接有基座(145),所述基座(145)的右侧固定连接有固定板(146),所述固定板(146)一侧的顶部和底部均固定连接有夹板(147);

顶板(19)的两侧均固定连接有第一滑块,所述外框(1)内壁的顶部设置有与第一滑块相适配的第一滑轨;

移动块(7)的底部固定连接有第二滑块,所述外框(1)内壁的底部开设有与第二滑块相适配的第二滑轨。
