专利号: 2018116046696
申请人: 吴超
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2023-12-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

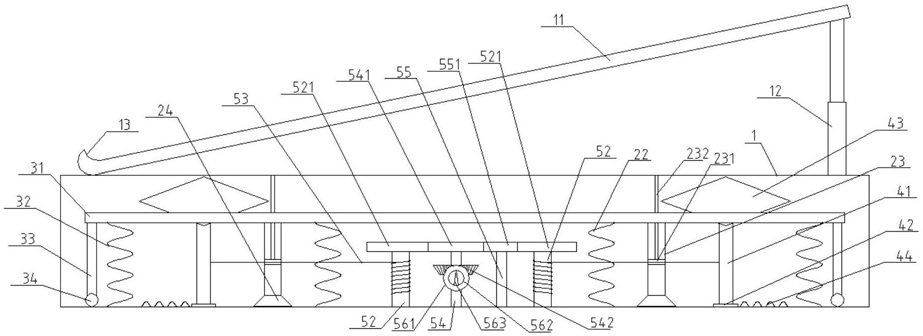

1.便捷式笔记本电脑支架,其特征在于,其包括:底座,其为水平设置的中空的立方体结构,所述底座的底面上设有四个第一通孔和四个呈矩形阵列排列的第二通孔,四个所述第一通孔位于四个所述第二通孔形成的矩形空间内;

固定机构,其包括:

第一支撑板,其水平位于所述底座内部,所述第一支撑板的下表面与所述底座的底面内壁通过多个竖直设置的第一弹簧弹性连接;

四个气缸,其均竖直位于所述第一支撑板与所述底座的底面之间,四个所述气缸与四个所述第一通孔一一对应设置,任一所述气缸下端收容于相对应的一个所述第一通孔内,上端与所述第一支撑板的上表面固定连接,所述气缸的活塞杆的下端与位于所述气缸内的活塞连接,上端竖直向上依次穿出所述气缸和第一支撑板并与所述底座的顶面的内壁固定连接;

四个橡胶吸嘴,一个所述气缸的下端设置一个所述橡胶吸嘴,任一所述橡胶吸嘴的直径较小的上端与所述气缸的下端连接并与所述气缸内部连通,下端收容于相对应的所述第一通孔内;

其中,所述第一弹簧设置为:当所述第一弹簧自然伸长状态时,四个所述橡胶吸嘴位于所述底座内部;当所述第一弹簧向下压缩至极限位置时,四个所述橡胶吸嘴位于所述底座的下方;

滚动机构,其包括:

第二支撑板,其为水平位于所述底座内部的长方形框结构,所述第二支撑板的内壁与所述第一支撑板的侧边之间有一定距离,外壁与所述底座的四个侧面内壁不接触,所述第二支撑板的上表面与所述第一支撑板的上表面齐平,下表面与所述底座的底面内壁通过多个竖直设置的第二弹簧弹性连接;

四个第一连接杆,其均竖直位于所述第二支撑板与所述底座的底面之间,四个所述第一连接杆与四个所述第二通孔一一对应设置,任一所述第一连接杆的下端收容于相对应的一个所述第二通孔内,上端与所述第二支撑板的下表面固定连接;

四个万向轮,一个所述第一连接杆的下端设置一个所述万向轮,任一所述万向轮收容于相对应的一个所述第二通孔内;

所述第二弹簧设置为:当所述第二弹簧自然伸长状态时,四个所述万向轮位于所述底座内部;当所述第二弹簧向下压缩至极限位置时,四个所述万向轮位于所述底座下方;

两对施压机构,其对称的位于所述第一支撑板的左右两侧且分别位于所述第一支撑板和所述第二支撑板之间,任一一对所述施压机构间隔设置于所述第一支撑板的一侧,所述底座的底面的内壁上设有两对滑槽,两对滑槽分别位于所述第一支撑板的左右两侧,一个所述施压机构对应一个所述滑槽;任一所述滑槽与所述第一支撑板的左侧边垂直,所述滑槽的两端分别位于所述第一支撑板的下方和所述第二支撑板的下方;任一所述施压机构包括:

滑杆,其竖直位于所述第一支撑板和所述第二支撑板之间,所述滑杆的下端设有滑块,所述滑块滑动卡设于相对应的所述滑槽中;

压块,其固设于所述滑杆的上端,所述压块为水平设置的直四棱柱结构,所述压块的两个底面为水平四边形,所述压块的上端与所述底座的顶面内壁抵接;所述压块的厚度从中部到两侧均逐渐变小,所述压块的两侧伸入所述底座的顶面和所述第一支撑板之间,与所述底座的顶面和所述第二支撑板之间;

所述滑块设置为:当所述滑块滑动至靠近所述第一支撑板的第一极限位置时,所述压块与所述第一支撑板抵接,此时,所述第一弹簧被向下压缩至极限位置;当所述滑块滑动至所述第一支撑板和所述第二支撑板之间时,所述压块的下端与所述第一支撑板和所述第二支撑板互不干涉;当所述滑块滑动至靠近所述第二支撑板的第二极限位置时,所述压块的下端与所述第二支撑板抵接,此时,所述第二弹簧被向下压缩至极限位置。

2.如权利要求1所述的便捷式笔记本电脑支架,其特征在于,还包括传动机构,任一所述滑块与所述滑槽的靠近所述第二支撑板的一端通过水平设置的第三弹簧弹性连接;所述传动机构包括:

两个第二连接杆,其分别水平位于所述第一支撑板的左右两侧且均与所述第一支撑板的左侧边平行,任一所述第二连接杆的两端分别与位于同侧的滑杆的中部连接;

两个第一转轴,其沿所述滑槽长度方向间隔位于所述第一支撑板与所述底座的底面之间,任一所述第一转轴的下端与所述底座的底面内壁转动连接,上端竖直向上延伸并水平固设一个第一齿轮盘,所述第一转轴外部缠绕有绳体,所述绳体的起始端与该第一转轴相邻的一个所述第二连接杆固定连接;

第二转轴,其竖直位于所述第一支撑板和所述底座的底面之间,所述第二转轴的下端与所述底座的底面内壁转动连接,上端水平设有与其中一个所述第一齿轮盘啮合的第二齿轮盘,中部水平固定套设有第一伞齿轮;所述第二齿轮盘与另一个所述第二齿轮盘之间水平设有第三齿轮盘,所述第三齿轮盘的两侧分别与所述第二齿轮盘和另一个所述第二齿轮盘啮合,所述第三齿轮盘的下表面与竖直设置的第三转轴的上端固定连接,所述第三转轴的下端与所述底座的底面内壁转动连接;

调挡杆,其水平设置且与所述滑槽垂直,所述调挡杆的第一端与所述底座的侧面内壁转动连接,中部固定套设有竖直固设有与所述第一伞齿轮啮合的第二伞齿轮,第二端水平延伸至所述底座的外部。

3.如权利要求2所述的便捷式笔记本电脑支架,其特征在于,所述调挡杆的第二端的边缘沿其径向延伸形成挡板。

4.如权利要求3所述的便捷式笔记本电脑支架,其特征在于,所述挡板的靠近所述底座的一侧面上设有卡块,另一侧面设有旋钮;所述底座的与所述挡板相邻的一侧面外壁上沿圆周方向布设有第一卡槽、第二卡槽和第三卡槽,所述卡块可卡设于所述第一卡槽/所述第二卡槽/所述第三卡槽中;

所述卡块设置为:当所述卡块卡设于第一卡槽中时,四个所述压块与所述第一支撑板和所述第二支撑板互不干涉,所述第三弹簧为拉伸状态,所述第一弹簧和所述第二弹簧均为自然伸长状态;当所述卡块卡设于第二卡槽中时,四个所述压块的下端均与所述第一支撑板的上表面抵接,所述第三弹簧被拉伸至极限位置,所述第一弹簧被压缩至极限位置,第二弹簧为自然伸长状态;当所述卡块卡设于第三卡槽中时,四个所述压块的下端均与所述第二支撑板的上表面抵接,所述第三弹簧自然伸长状态,所述第二弹簧被压缩至极限位置,第一弹簧为自然伸长状态。

5.如权利要求4所述的便捷式笔记本电脑支架,其特征在于,所述第一卡槽的一侧标识为0档,所述第二卡槽的一侧标识为1档,所述第三卡槽的一侧标识为3档。

6.如权利要求5所述的便捷式笔记本电脑支架,其特征在于,所述第一转轴、所述第二转轴、所述第三转轴的高度均小于所述第一弹簧的最小长度。

7.如权利要求6所述的便捷式笔记本电脑支架,其特征在于,还包括第三支撑板,其位于所述底座上方,所述第三支撑板的底部的一端与所述底座上表面铰接,另一端通过伸缩杆与所述底座连接,所述第三支撑板的上部远离所述伸缩杆的一端向上弯曲形成挡位槽。
