1.一种调节铅炭电池容量寿命的正极铅膏，其特征在于，以质量百分比计，包括：氧化铅粉80-85％、4BS组合剂0.5-5％、添加剂0.1-0.2％、硫酸溶液5-10％和水9-12％，其中4BS组合剂为粒径D90小于20μm的4BS晶种混合而成。

2.如权利要求1所述的正极铅膏，其特征在于，所述4BS组合剂以质量百分比计，包括：粒径D90为1-2μm的4BS晶种10-20％、粒径D90为5-6μm的4BS晶种10-30％、粒径D90为15-20μm的4BS晶种30-50％、废铅蓄电池正极二氧化铅微粉20-30％和空心玻璃微珠5-10％。

3.如权利要求2所述的正极铅膏，其特征在于，所述4BS组合剂以质量百分比计，包括：粒径D90为1-2μm的4BS晶种10-20％、粒径D90为5-6μm的4BS晶种10-20％、粒径D90为15-20μm的4BS晶种30-40％、废铅蓄电池正极二氧化铅微粉20-25％和空心玻璃微珠5-10％。

4.如权利要求3所述的正极铅膏，其特征在于，所述4BS组合剂以质量百分比计，包括：粒径D90为1-2μm的4BS晶种10％、粒径D90为5-6μm的4BS晶种20％、粒径D90为15-20μm的4BS晶种40％、废铅蓄电池正极二氧化铅微粉25％和空心玻璃微珠5％。

5.如权利要求3所述的正极铅膏，其特征在于，所述4BS组合剂以质量百分比计，包括：粒径D90为1-2μm的4BS晶种20％、粒径D90为5-6μm的4BS晶种20％、粒径D90为15-20μm的4BS晶种30％、废铅蓄电池正极二氧化铅微粉25％和空心玻璃微珠5％。

6.如权利要求1-5任一项所述的正极铅膏，其特征在于，以质量百分比计，组成为：氧化铅粉80.5％、4BS组合剂3％、短纤维0.03％、石墨0.02％、红丹0.05％、密度1.4g/cm3的硫酸溶液6.4％和水10％。

7.一种铅炭电池，包括正极板和铅炭负极板，其特征在于，所述正极板由权利要求1-6任一项所述的正极铅膏经涂板、固化制成。

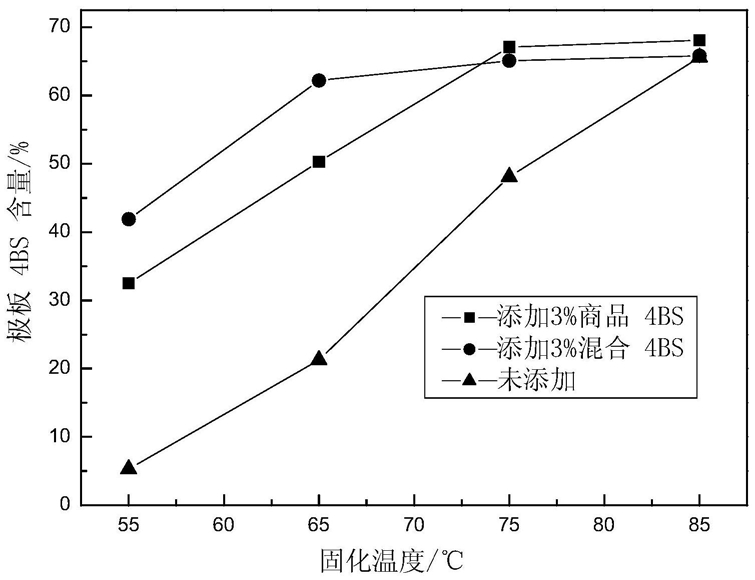

8.如权利要求7所述的铅炭电池，其特征在于，所述固化的温度为60-70℃，湿度RH≥

95％。
