专利号: 2018116108921
申请人: 宁波安创电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般机器或发动机;一般的发动机装置;蒸汽机
更新日期:2024-06-04
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

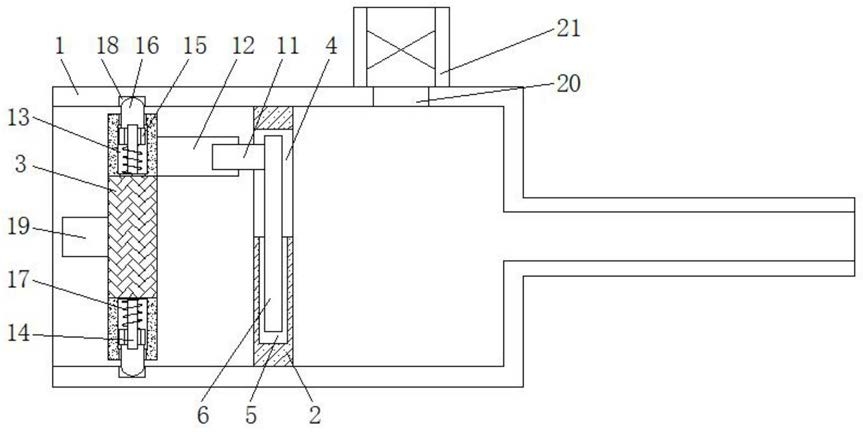

1.一种流量可调的尿素喷嘴,包括壳体(1),其特征在于,所述壳体(1)的内部设置有隔板(2)和过滤板(3),隔板(2)上开设有开口(4),开口(4)的下方开设有调节槽(5),开口(4)和调节槽(5)的内部滑动连接有调节块(6),调节块(6)靠近过滤板(3)的一侧顶端固定有固定杆(11),过滤板(3)靠近隔板(2)的一侧边缘处固定有挡板(12),过滤板(3)上开设有两个固定腔(13),固定腔(13)的内壁之间固定有两根导向杆(14),两根所述导向杆(14)上滑动套设有活动板(15)和弹簧(17),弹簧(17)均位于两块所述活动板(15)之间,两块所述活动板(15)相远离的一端均固定有安装块(16),壳体(1)的一侧内壁上开设有多个安装槽(18),过滤板(3)远离隔板(2)的一侧固定有两根连接杆(19),壳体(1)的另一侧顶端开设有进液口(20),进液口(20)的内部固定有进液管(21)。

2.根据权利要求1所述的一种流量可调的尿素喷嘴,其特征在于,所述隔板(2)的外壁与壳体(1)的内壁固定连接,隔板(2)位于过滤板(3)和进液口(20)之间,进液口(20)的内部安装有电磁阀。

3.根据权利要求1所述的一种流量可调的尿素喷嘴,其特征在于,所述开口(4)、调节槽(5)和调节块(6)均为半圆弧形结构,调节块(6)的一侧顶端固定有第一限位块(7),开口(4)的顶端开设有第一限位槽(9),第一限位块(7)与第一限位槽(9)的内壁滑动连接。

4.根据权利要求1所述的一种流量可调的尿素喷嘴,其特征在于,所述调节块(6)的一侧底端固定有第二限位块(8),开口(4)的底端开设有第二限位槽(10),第二限位块(8)与第二限位槽(10)的内壁滑动连接。

5.根据权利要求1所述的一种流量可调的尿素喷嘴,其特征在于,所述固定腔(13)和所述安装槽(18)均是中心对称设置的,安装块(16)的尺寸与安装槽(18)的尺寸相匹配,且安装块(16)远离活动板(15)的一侧均为圆弧形结构。

6.根据权利要求1所述的一种流量可调的尿素喷嘴,其特征在于,所述安装块(16)均位于两根所述导向杆(14)之间,过滤板(3)的两端均开设有通孔,两个所述安装块(16)分别与两个通孔的内壁滑动连接。

7.根据权利要求1所述的一种流量可调的尿素喷嘴,其特征在于,所述活动板(15)上均开设有两个滑孔,导向杆(14)均与滑孔的内壁滑动连接,弹簧(17)的两端分别与固定腔(13)和活动板(15)相靠近的一侧固定连接。
