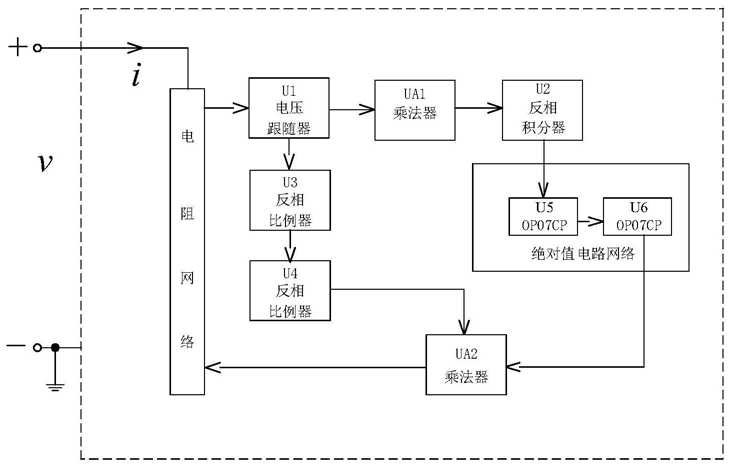

1.一种绝对值磁控忆阻器等效模拟电路，其特征在于：包括电阻网络、电压跟随器U1、反相积分器U2、反相比例器、绝对值电路网络和乘法器；

电压跟随器，被配置为用于实现输出电压与输入电压相等；

反相积分器，被配置为用于实现对输入电压进行积分运算；

反相比例器，被配置为用于实现输出电压与输入电压是比例运算关系并且成反相；包括第一反相比例器U3和第二反相比例器U4，第一反相比例器U3和第二反相比例器U4通过线路连接；

绝对值电路网络，被配置为用于实现使输出电压是输入电压的绝对值；包括第一运算放大器U5和第二运算放大器U6，第一运算放大器U5和第二运算放大器U6通过线路连接；

乘法器，被配置为用于实现两个输入信号的相乘；包括第一乘法器UA1和第二乘法器UA2；

该等效模拟电路包括两个闭环电路；其中，电阻网络、电压跟随器U1、第一乘法器UA1、反相积分器U2、第一运算放大器U5、第二运算放大器U6、第二乘法器UA2通过线路依次连接组成第一闭环电路；电阻网络、电压跟随器U1、第一反相比例器U3、第二反相比例器U4、第二乘法器UA2通过线路依次连接组成第二闭环电路。

2.根据权利要求1所述的绝对值磁控忆阻器等效模拟电路，其特征在于：电阻网络包括第一电阻R1，第一电阻R1的一端连接输入端，该端也与电压跟随器U1的一端连接，第一电阻R1的另一端通过线路连接至第二乘法器UA2的一端。

3.根据权利要求1所述的绝对值磁控忆阻器等效模拟电路，其特征在于：电压跟随器U1采用OP07CP芯片，其引脚连接方式如下：电压跟随器U1的第2引脚与第6引脚短接，其第3引脚与第一电阻R1的一端通过线路连接，其第4引脚接电源VEE，其第7引脚接电源VCC；其第1引脚和第8引脚悬空。

4.根据权利要求1所述的绝对值磁控忆阻器等效模拟电路，其特征在于：反相积分器U2采用OP07CP芯片，其引脚连接方式如下：反相积分器U2的第2引脚通过第三电阻R3与第一电容C1组成的并联电路与第6引脚连接，其第3引脚接地，其第4引脚接电源VEE，其第7引脚接电源VCC，其第1引脚和第8引脚悬空。

5.根据权利要求1所述的绝对值磁控忆阻器等效模拟电路，其特征在于：第一反相比例器U3和第二反相比例器U4均采用OP07CP芯片；

第一反相比例器U3的引脚连接方式如下：

第一反相比例器U3的第2引脚通过第四电阻R4与电压跟随器U1的第6引脚连接，其第3引脚接地，其第6引脚通过第五电阻R5与第2引脚连接，其第4引脚接电源VEE，其第7引脚接电源VCC，其第1引脚和第8引脚悬空；

第二反相比例器U4的引脚连接方式如下：

第二反相比例器U4的第2引脚通过第六电阻R6与第一反相比例器U3的第6引脚连接，其第3引脚接地，其第6引脚通过第七电阻R7与第2引脚连接，其第4引脚接电源VEE，其第7引脚接电源VCC，其第1引脚和第8引脚悬空。

6.根据权利要求1所述的绝对值磁控忆阻器等效模拟电路，其特征在于：第一运算放大器U5和第二运算放大器U6均采用OP07CP芯片；

第一运算放大器U5的引脚连接方式如下：

第一运算放大器U5的第2引脚通过第八电阻R8与反相积分器U2的第6引脚连接，其第3引脚接地，其第4引脚接电源VEE，其第7引脚接VCC，其第6引脚通过第一二极管D1与第九电阻R9组成的串联电路与第2引脚连接，其第6引脚还通过第二二极管D2与第十二电阻R12组成的串联电路与第2引脚连接，其第1，5，8引脚悬空；

第二运算放大器U6的引脚连接方式如下：

第二运算放大器U6的第2引脚通过第十电阻R10与第一二极管D1的正极连接，其第3引脚与第二二极管D2的负极连接，其第4引脚接电源VEE，其第7引脚接VCC，其第6引脚通过第十一电阻R11与第2引脚连接；其第1，5，8引脚悬空。

7.根据权利要求1所述的绝对值磁控忆阻器等效模拟电路，其特征在于：第一乘法器UA1和第二乘法器UA2均采用AD633JN芯片；

第一乘法器UA1的引脚连接方式如下：

第一乘法器UA1的X1引脚接电压跟随器U1的第6引脚，其Y1引脚与X1引脚连接，其X2引脚和Y2引脚接地，其VS+引脚接电源VCC的同时通过第三电容C3与地连接，其VS-引脚接电源VEE的同时通过第二电容C2与地连接，其Z引脚接地，其W引脚通过第二电阻R2与反相积分器U2的第2引脚连接；

第二乘法器UA2的引脚连接方式如下：

第二乘法器UA2的X1引脚接第二反相比例器U4的第6引脚，其Y1引脚接绝对值电路网络中第二运算放大器U6的第6引脚，其X2引脚和Y2引脚接地，其VS+引脚接电源VCC的同时通过第五电容C5与地连接，其VS-引脚接电源VEE的同时通过第四电容C4与地连接，其Z引脚接地，其W引脚接第一电阻R1。
