专利号: 201811620839X
申请人: 永嘉县信达智能设备制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

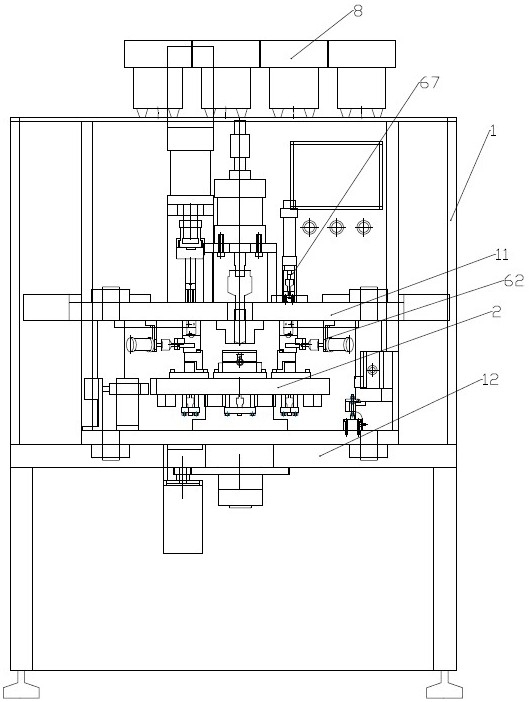

1.一种锁芯装搭机的弹头平头装入装置,包括机架(1)以及固定安装在所述机架(1)上端的进料装置(8),所述机架内部设有从上至下安装的元宝架(11)和台架(12);其特征在于,还包括:弹头装入机构(61),其安装在所述元宝架(11)下表面;

平头装入机构(62),其安装在元宝架(11)下表面且与所述弹头装入机构(61)相对设置;

第一进料机构(63),其连通所述进料装置(8)且活动安装在所述元宝架(11)下表面,其两侧位置设有分别对应所述弹头装入机构(61)和平头装入机构(62)的平头进料块(65)和从多个尺寸的弹头中择一下料的弹头进料块(64);

第一冲压机构(67),其安装在所述元宝架(11)上且位于所述第一进料机构(63)的上方;

所述弹头装入机构(61)和平头装入机构(62)可相向交叉以及相离运动,且二者之间具有高度差,所述第一进料机构(63)的移动轨迹与所述弹头装入机构(61)和平头装入机构(62)的中心线平行,所述第一冲压机构(67)竖直朝下设置且与所述弹头装入机构(61)和平头装入机构(62)的对称中心线对应。

2.根据权利要求1所述的锁芯装搭机的弹头平头装入装置,其特征在于:所述弹头装入机构(61)包括固定安装在所述元宝架(11)上的第四驱动件(611)以及与第四驱动件(611)连接的弹头进料片(612),所述弹头进料片(612)前端设有若干个线性排列的弹头过料孔(613);

所述平头装入机构(62)包括固定安装在所述元宝架(11)上的第五驱动件(621)以及与第五驱动件(621)连接的平头进料片(622),所述平头进料片(622)前端设有若干个线性排列的平头过料孔(623);

所述弹头过料孔(613)和平头过料孔(623)具有相向运动至中心线位置且二者上下层叠设置并贯通的第一位置以及相离运动至错开的第二位置。

3.根据权利要求2所述的锁芯装搭机的弹头平头装入装置,其特征在于:所述第一进料机构(63)包括:第一进料架(631),其水平安装在所述元宝架(11)下方且其设有沿长度方向贯通的第一通槽(632)以及沿宽度方向线性排列的第一通孔(633);

第一滑台组件,其由固定安装在所述元宝架(11)上的第六驱动件(634)和连接所述第六驱动件(634)活动端的第一移动架(635)组成;

所述第一通槽(632)可容纳所述弹头进料片(612)和平头进料片(622)从两侧穿入滑移,所述第一通孔(633)与处于第一位置时的弹头过料孔(613)和平头过料孔(623)贯通;

所述弹头进料块(64)和平头进料块(65)竖向并排的安装在所述第一移动架(635)上,所述第一移动架(635)的运动轨迹与所述第一进料架(631)相垂直,所述弹头进料块(64)的运动轨迹和处于第二位置的弹头过料孔(613)相吻合,所述平头进料块(65)的运动轨迹和处于第二位置的平头过料孔(623)相吻合。

4.根据权利要求3所述的锁芯装搭机的弹头平头装入装置,其特征在于:所述第一进料架(631)的第一通槽(632)内一侧设有垫于所述弹头进料片(612)上方的第一上垫块(636),且另一侧设有垫于所述平头进料片(622)下方的第一下垫块(637)。

5.根据权利要求1所述的锁芯装搭机的弹头平头装入装置,其特征在于:所述弹头进料块(64)内设有:弹头进料通道(641),至少一条且靠近弹头进料块(64)的一侧表面;

弹头出料通道(642),与所述弹头进料通道(641)对应且靠近弹头进料块(64)的另一侧表面,随着高度下降逐渐合并为一条;

弹头推料滑块(643),其插入弹头进料块(64)中并连通每个所述弹头进料通道(641)和弹头出料通道(642),其末端连接有固定安装在弹头进料块(64)上的第七驱动件(644),其前端设有第一运料孔(645);

所述弹头推料滑块(643)的厚度与弹头长度适配,所述弹头推料滑块(643)具有第一运料孔(645)和弹头进料通道(641)贯通的第一位置和封堵弹头进料通道(641)且第一运料孔(645)和弹头出料通道(642)贯通的第二位置。

6.根据权利要求1所述的锁芯装搭机的弹头平头装入装置,其特征在于:所述平头进料块(65)内设有:平头进料通道(651),其靠近平头进料块(65)的一侧表面;

平头出料通道(652),与所述平头进料通道(651)对应且靠近平头进料块(65)的另一侧表面;

平头推料滑块(653),其插入平头进料块(65)中并连通所述平头进料通道(651)和平头出料通道(652),其末端连接有固定安装在平头进料块(65)上的第八驱动件(654),其前端设有第二运料孔(655);

所述平头推料滑块(653)的厚度与平头长度适配,所述平头推料滑块(653)具有第二运料孔(655)和平头进料通道(651)贯通的第一位置和封堵平头进料通道(651)且第二运料孔(655)和平头出料通道(652)贯通的第二位置。

7.根据权利要求3所述的锁芯装搭机的弹头平头装入装置,其特征在于:所述第一冲压机构(67)包括:第九驱动件(671),其竖直朝下的安装在所述元宝架(11)上;

第一压针(672),其安装在所述第九驱动件(671)的活动端且数量与第一通孔(633)的数量相同;

第一导向套(673),其安装在所述元宝架(11)与第一进料架(631)之间且设有若干个与第一压针(672)适配的第一导向孔(674);

所述第一移动架(635)设有避让所述第一导向套(673)的第一缺口(675),所述第一导向孔与第一通孔(633)吻合。
