1.一种式(I)所示的2-苯并咪唑基-5,6,7,8-四氢喹啉-8-亚胺钴配合物：式(I)中，R1为甲基、乙基、异丙基或叔丁基；

R2为叔丁基、甲基或氢。

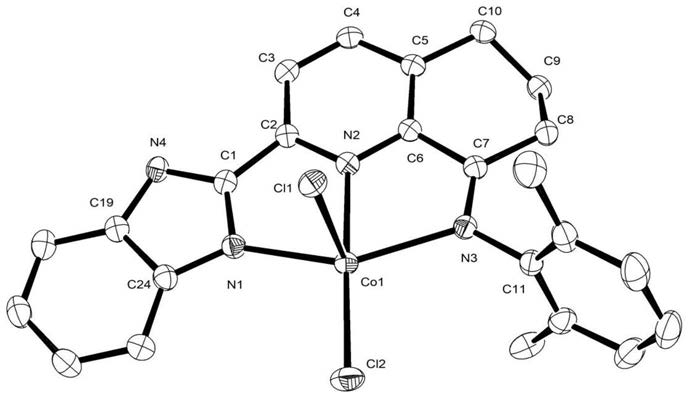

2.如权利要求1所述的2-苯并咪唑基-5,6,7,8-四氢喹啉-8-亚胺钴配合物，其特征在于，所述2-苯并咪唑基-5,6,7,8-四氢喹啉-8-亚胺钴配合物为如下C1～C6中的一种：C1：R1＝甲基，R2＝氢；

C2：R1＝乙基，R2＝氢；

C3：R1＝异丙基，R2＝氢；

1 2

C4：R＝甲基，R＝甲基；

C5：R1＝乙基，R2＝甲基；

C6：R1＝叔丁基，R2＝叔丁基。

3.如权利要求1所述的2-苯并咪唑基-5,6,7,8-四氢喹啉-8-亚胺钴配合物的制备方法，其特征在于，所述制备方法为：将化合物(A)、化合物(B)、无水CoCl2、冰醋酸混合，回流反应8～24h，之后反应液经后处理，得到式(I)所示产物；

所述化合物(A)、化合物(B)、无水CoCl2的物质的量之比为1～1.3：1～1.3：1；

式(B)中，R1、R2的定义与式(I)中相同。

4.如权利要求3所述的制备方法，其特征在于，所述冰醋酸的体积用量以化合物(A)的质量计为50～70mL/g。

5.如权利要求3所述的制备方法，其特征在于，所述后处理的方法为：反应结束后，待反应液降至室温，减压浓缩反应液后，加入乙醚搅拌，静置，吸除上清液，完成一次乙醚洗涤，重复乙醚洗涤操作2～4次，过滤，干燥，得到粉末状产物。

6.如权利要求1所述的2-苯并咪唑基-5,6,7,8-四氢喹啉-8-亚胺钴配合物作为聚合催化剂在乙烯的聚合反应中的应用。

7.如权利要求6所述的应用，其特征在于，所述应用的方法为：惰性气体保护下，将所述2-苯并咪唑基-5,6,7,8-四氢喹啉-8-亚胺钴配合物、助催化剂、溶剂加到反应釜中，搅拌，往反应釜中充入乙烯，在温度20～50℃、乙烯压力5～10atm下，搅拌反应5～60min，GC检测聚合反应结果；

所述助催化剂选自甲基铝氧烷或改性甲基铝氧烷；

所述助催化剂中的Al与2-苯并咪唑基-5,6,7,8-四氢喹啉-8-亚胺钴配合物中Co的物质的量之比为500～2000：1；

所述溶剂选自甲苯、异丁醇、正庚烷中的一种或两种以上任意比例的混合溶剂。
