专利号: 2018116254824
申请人: 杭州汉山环境工程技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

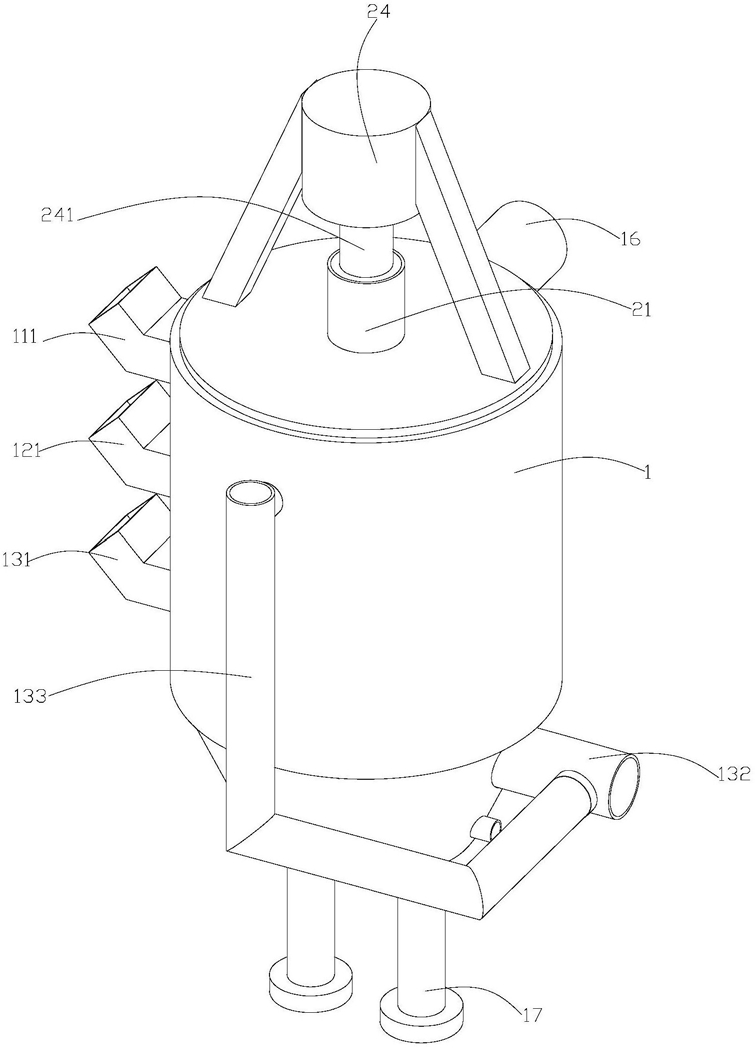

1.一种污水氧化处理设备,包括釜体(1)、设于所述釜体(1)内的搅拌装置(2)、与所述搅拌装置(2)相配合的曝气装置(3)、及用于清除回收催化剂的回收装置(4),其特征在于:所述搅拌装置(2)包括设于所述釜体(1)内的搅拌筒体(21)、设于所述搅拌筒体(21)内的第一内管体(22)、与所述第一内管体(22)相对设置的第二内管体(23)、用于驱动所述搅拌筒体(21)转动的第一驱动件(24)、用于同时驱动所述 第一内管体(22)和第二内管体(23)上下动作的第二驱动组件(25)及可在所述釜体(1)内转动、上下动作的搅拌组件(27);所述搅拌组件(27)还包括设于所述搅拌筒体(21)上的第二通槽(273)和可在所述第二通槽(273)内上下动作的第二搅拌件(274),所述第二搅拌件(274)设于所述第二内管体(23)上;

所述第二驱动组件(25)包括设于所述釜体(1)底部的支撑板(251)、设于所述支撑板(251)上的第一支撑柱(252)及可在第一支撑柱(252)上上下动作的第一齿条(254),所述第一齿条(254)的另一端与所述第一内管体(22)相连;

所述第二驱动组件(25)还包括与所述第一支撑柱(252)相对设置的第二支撑柱(253)、可在所述第二支撑柱(253)上上下动作的第二齿条(255)及同时驱动所述第一齿条(254)和第二齿条(255)动作的驱动结构(26),所述第二齿条(255)与所述第二内管体(23)相连;

所述驱动结构(26)包括与所述第一齿条(254)相啮合的齿轮(261)、一端与所述齿轮(261)相连的第一转轴(262)及与所述第一转轴(262)另一端相连的第二驱动件(263),所述齿轮(261)同时与所述第二齿条(255)相啮合;

所述搅拌组件(27)包括设于所述搅拌筒体(21)上的第一通槽(271)和可在所述第一通槽(271)内上下动作的第一搅拌件(272),所述第一搅拌件(272)设于所述第一内管体(22)上;

所述曝气装置(3)包括与所述第一内管体(22)相连通的第一曝气件(31)、用于向水体内曝气的多个曝气头(32),多个曝气头(32)分别设于所述第一搅拌件(272)的上表面和下表面上;

所述釜体(1)从上至下依次设有第一腔室(11)、第二腔室(12)及第三腔室(13),所述第一腔室(11)和第二腔室(12)之间设有第一滤水件(14),所述第二腔室(12)和第三腔室(13)之间设有第二滤水件(15)。

2.根据权利要求1所述的一种污水氧化处理设备,其特征在于:所述回收装置(4)包括设于所述第一腔室(11)底部的第一阀门(41)、设于所述第二腔室(12)底部的第二阀门(42)及设于所述第三腔室(13)内的刮板组件(43)。

3.根据权利要求2所述的一种污水氧化处理设备,其特征在于:所述刮板组件(43)包括设于所述第三腔室(13)底部的开口(431)、设于所述开口(431)对应处的刮板件(432)、设于所述刮板件(432)一端的第一电磁铁(433)、与所述第一电磁铁(433)相配合的第二电磁铁(434)及与所述第二电磁铁(434)相连的套环(435),所述套环(435)套设于所述搅拌筒体(21)上。
