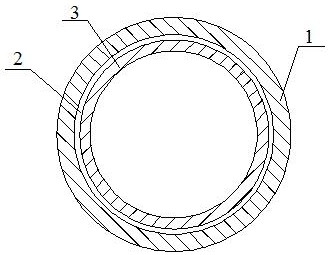

1.一种包含假合金过渡层的Zn-Al-Fe合金复合轴套的制备方法，其特征在于：轴套包括位于外层的Fe合金层（1）以及位于内层的Zn-Al合金层（3），在Fe合金层（1）和Zn-Al合金层（3）之间设置有Zn-Al-Fe假合金过渡层（2），其制备方法包括以下步骤：步骤一、将轴套外层的Fe合金层的内表面进行预处理，得到预处理后的Fe合金层，备用；

步骤二、将预处理后的Fe合金层进行预热，得到预热后的Fe合金层，所述预热温度为

350 380℃；

~

步骤三、制备Zn-Al液态合金，备用；

步骤四、将Zn-Al液态合金通过离心铸造或压力铸造法覆盖在预热后的Fe合金层的内层，Fe合金层与Zn-Al液态合金扩散形成Zn-Al-Fe假合金过渡层，待冷却后，将其放入真空炉中进行真空扩散退火，并随炉冷却，使得Zn-Al-Fe假合金过渡层（2）的厚度为200-500um，内层的Zn-Al合金成型，得到最终的复合轴套，所述退火温度为280 350℃，保温时间为4~ ~

6h。

2.根据权利要求1所述的一种包含假合金过渡层的Zn-Al-Fe合金复合轴套的制备方法，其特征在于：步骤一中所述Fe合金层的内表面进行预处理的方法为：将Fe合金层的内表面分别进行酸洗、水洗，将水洗后的Fe合金层烘干、打磨，打磨后使得Fe合金层内表面的粗糙度大于8μm。

3.根据权利要求1所述的一种包含假合金过渡层的Zn-Al-Fe合金复合轴套的制备方法，其特征在于：步骤三中Zn-Al液态合金的制备步骤为：S1、分别将铝锭和锌锭切成小块，将其用丙酮清洗后，用温度为25 35℃的5% 10%的~ ~NaOH溶液清洗8 10min，再用去离子水清洗后，用25 35℃的20% 30%的硝酸溶液酸洗1 2min~ ~ ~ ~后，再用去离子水进行清洗，清洗后，干燥，得到预处理后的铝锭和锌锭；

S2、将预处理后的铝锭放入中频感应熔炼炉中熔炼，上面覆盖有复合盐，待温度达到

690 710℃时加入预处理后的锌锭继续熔合，熔炼过程中加入复合盐进行覆盖，待材料全部~熔化后升温至750 780℃，保温5 7min，得到混合均匀的金属熔体；

~ ~

S3、将金属熔体进行精炼除气和过滤静置，得到Zn-Al液态合金。

4.根据权利要求3所述的一种包含假合金过渡层的Zn-Al-Fe合金复合轴套的制备方法，其特征在于：S2中所述复合盐包括质量比为4:5的脱水硼砂与氯化钾。

5.根据权利要求1所述的一种包含假合金过渡层的Zn-Al-Fe合金复合轴套的制备方法，其特征在于：所述Fe合金层（1）的体积占轴套的30-40%。

6.根据权利要求1所述的一种包含假合金过渡层的Zn-Al-Fe合金复合轴套的制备方法，其特征在于：所述Zn-Al合金层（3）中Al的质量分数为25-30%。

7.根据权利要求1所述的一种包含假合金过渡层的Zn-Al-Fe合金复合轴套的制备方法，其特征在于：所述Fe合金层（1）为低碳钢、低合金钢或弹簧钢中的一种。
