专利号: 201811630803X
申请人: 南昌工程学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

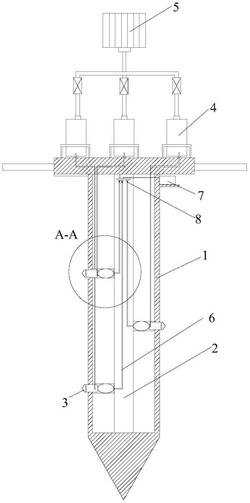

1.一种土壤溶液取样装置,其特征在于,包括:外壳体(1),所述外壳体(1)内设有支撑柱(2),所述外壳体(1)和支撑柱(2)之间的间隙内设有多个采样装置(3),所述采样装置(3)包括取样头(31),过滤器(32)、抽液软管(33)、容纳壳(34)和推拉装置(35),所述容纳壳(34)固定在支撑柱(2)上,取样头(31)设在容纳壳(34)内,过滤器(32)设在取样头(31)内,所述抽液软管(33)的下端设在取样头(31)内,抽液软管(33)的顶端从外壳体(1)和支撑柱(2)的间隙穿出延伸至外壳体(1)的外部,抽液软管(33)的顶部连接有集液瓶(4),所述集液瓶(4)连接有真空泵(5);

所述外壳体(1)和容纳壳(34)上均设有供取样头(31)进出的开口,取样头(31)与容纳壳(34)的内表面滑动连接,所述推拉装置(35)设在容纳壳(34)内靠近支撑柱(2)处,推拉装置(35)的一端固定在容纳壳(34)上,推拉装置(35)的另一端与取样头(31)通过连接件可拆卸连接;所述推拉装置(35)为气囊,气囊通过气管(6)连接有供气装置(7),气管(6)上还设有泄气阀(8)。

2.如权利要求1所述的土壤溶液取样装置,其特征在于,所述容纳壳(34)的内表面设有水平燕尾槽,取样头(31)上设有与水平燕尾槽相匹配的滑块,所述滑块与水平燕尾槽滑动连接。

3.如权利要求1所述的土壤溶液取样装置,其特征在于,所述取样头(31)与推拉装置(35)的连接端设有外螺纹,推拉装置(35)与取样头(31)的连接端设有连接件,连接件上设有与取样头(31)螺纹连接的螺纹盖,螺纹盖与取样头(31)螺纹连接。

4.如权利要求1所述的土壤溶液取样装置,其特征在于,所述过滤器(32)包括锥形外壳(321)和填充在锥形外壳(321)内的过滤介质(322),取样头(31)包括陶土取样端部(311)和储液腔(312),所述储液腔(312)的端部设有内螺纹,锥形外壳(321)上设有外螺纹,锥形外壳(321)与储液腔(312)的端部通过螺纹连接设在储液腔(312)的内部,所述储液腔(312)的端部还设有外螺纹,所述陶土取样端部(311)设有内螺纹,陶土取样端部(311)与储液腔(312)螺纹连接设在储液腔(312)的外部。

5.如权利要求4所述的土壤溶液取样装置,其特征在于,所述过滤介质(322)为陶粒、石英砂、石砾、珍珠岩粉或硅藻土中的一种或几种。

6.如权利要求5所述的土壤溶液取样装置的取样方法,其特征在于,包括以下步骤:

S1、土壤溶液取样前需根据各取样点的深度确定对应的采样装置(3)的固定位置;然后对土壤溶液取样器进行全面检测,选定土壤溶液取样器的安装位置,并在安装位置处打孔,孔的大小满足将土壤溶液取样器的各采样装置(3)放入目标取样位置;

S2、安装土壤溶液取样器,各采样装置(3)位于目标取样位置,然后填入回填土使土壤溶液取样器的位置固定;土壤溶液取样器安装好后,先通过供气装置(7)给气囊充气,取样头(31)进入侧壁土壤内,静置0.5‑1天后,土壤溶液样进入取样头(31)与过滤器(32)之间并进行沉淀,然后开启真空泵(5),土壤溶液样穿过过滤器(32)进入储液腔(312)内,并通过抽液软管(33)抽进集液瓶(4)内,完成一次取样过程,待取样结束后气囊放气,取样头(31)回到容纳壳(34)内,最后将土壤溶液取样器取出;

S3、将集液瓶(4)与土壤溶液取样器分离,对集液瓶(4)内的溶液进行测定。
