专利号: 2018116327596
申请人: 青岛科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

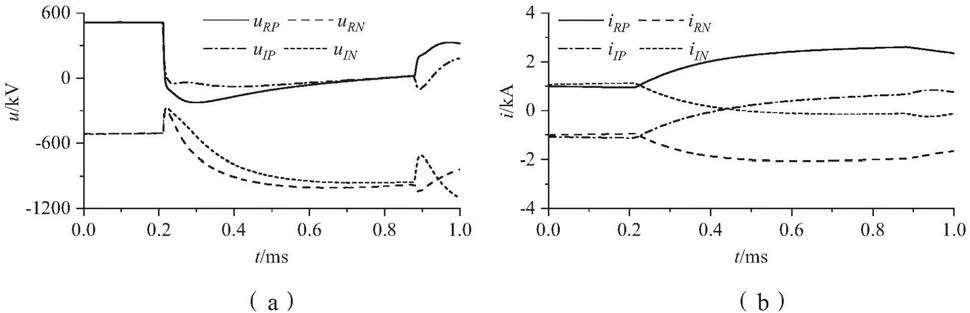

1.一种适用于MMC-HVDC输电线路的行波方向纵联保护方法,其特征在于,所述方法包括:整流侧保护单元和逆变侧保护单元分别获取所在端的输电线路上的正、负极电压行波信号和正、负极电流行波信号,基于数据窗内的电压行波信号和电流行波信号,分别计算整流侧的正、负极瞬时行波功率和逆变侧的正、负极瞬时行波功率,计算公式为:P(n)=u(n)×i(n);n为采样点序号,u(n)和i(n)分别为数据窗内电压行波在第n采样点处的采样值和电流行波在第n采样点处的采样值,P(n)为第n采样点处的瞬时行波功率;

故障极识别:所述整流侧保护单元和所述逆变侧保护单元分别根据所在端的正极瞬时行波功率、负极瞬时行波功率及已知的故障极识别判据识别出整流侧故障极和逆变侧故障极;

故障方向识别:所述整流侧保护单元根据识别出的所述整流侧故障极所对应的瞬时行波功率确定整流侧瞬时行波能量,根据所述整流侧瞬时行波能量以及已知的故障方向判据,识别出整流侧的故障极所对应的故障方向;所述逆变侧保护单元根据识别出的所述逆变侧故障极所对应的瞬时行波功率确定逆变侧瞬时行波能量,根据所述逆变侧瞬时行波能量以及已知的故障方向判据,识别出逆变侧的故障极所对应的故障方向;

故障类型识别:若整流侧的故障方向和逆变侧的故障方向均为正向,确定故障类型为区内故障;否则,确定故障类型为区外故障;

根据确定的故障类型执行相应的保护。

2.根据权利要求1所述的方法,其特征在于,所述根据所在端的正极瞬时行波功率、负极瞬时行波功率及已知的故障极识别判据识别出故障极,具体包括:计算故障极识别参数F: P+,max和P-,max分别为正极瞬时行波功率的极大值和负极瞬时行波功率的极大值;

根据所述故障识别参数F和故障极识别判据识别出故障极;所述故障极识别判据为:

3.根据权利要求1所述的方法,其特征在于,所述整流侧保护单元或所述逆变侧保护单元根据识别出的故障极所对应的瞬时行波功率确定瞬时行波能量,根据瞬时行波能量以及已知的故障方向判据,识别出故障极所对应的故障方向,具体包括:根据故障极所对应的瞬时行波功率确定瞬时行波能量E: N为数据窗

的长度,Δt为采样步长;

根据所述瞬时行波能量E和故障方向判据,识别出故障极所对应的故障方向;所述故障方向判据为:

4.根据权利要求1至3中任一项所述的方法,其特征在于,所述故障类型识别的过程具体为:所述整流侧保护单元和所述逆变侧保护单元交换故障方向识别结果;

然后,所述整流侧保护单元和所述逆变侧保护单元分别执行下述的故障类型识别:若整流侧的故障方向和逆变侧的故障方向均为正向,确定故障类型为区内故障;否则,确定故障类型为区外故障。

5.根据权利要求1至3中任一项所述的方法,其特征在于,所述根据确定的故障类型执行相应的保护,具体包括:若所述故障类型为所述区内故障,保护单元执行保护动作;

若所述故障类型为所述区外故障,保护单元不动作。
