1.基于双重偏差补偿控制算法的多功能储能变流器设计方法，其特征在于包括以下步骤：

(1)设计一种多功能储能变流器主电路网络拓扑，引入基于改进型LCL滤波器的谐振抑制电路，并提出多功能储能变流器的控制策略；

具体包括：

11)主电路网络拓扑：

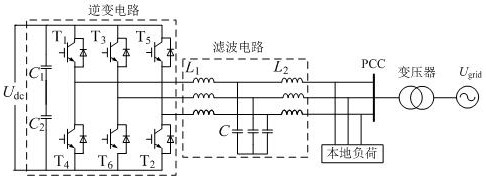

Udc为直流电源，C1和C2为直流稳压电容，并接在直流母线两端，用于并网逆变器输出功率的解耦；T1‑T6为三相全控型半桥电路的6个IGBT功率开关管，每个开关管反并联一个二极管；由每相桥臂的中点引出3个相线，经过滤波电路接入三相电网，其中L1为逆变器侧电感，L2为电网侧电感；C为滤波电容，其采用了星型联接，为逆变器输出的高次谐波提供低阻抗通道；由于分布式电源通常配置在用户侧，逆变器与本地负荷接到PCC，最后通过升压变压器接入电网；Ugrid为交流侧相电压有效值；

12)针对主电路的谐振抑制：

为了增强LCL型并网逆变器的稳定性以及削弱本地负荷对滤波器的谐振影响，在LCL滤波器回路中加入电阻器以增强系统阻尼，采取在滤波电容支路串联的方法；但滤波电容器在串联电阻时，虽然谐振峰值得到了抑制，但由于增大了电容支路的阻抗，则会削弱LCL滤波器的高频衰减能力；将滤波电容一分为二，C2为高频谐波成分提供低阻通道，从而使滤波器仍能具备较为理想的高频谐波衰减能力；

13)多功能储能变流器控制：

逆变器的输出电流就是滤波器出口电流iabc；根据基尔霍夫电流定律，逆变器输出电流iabc等于负载电流iLabc与入网电流igabc之和；其中负载电流iLabc中含有大量无功分量，而馈入电网的电流igabc只能包含基波正序有功分量； 为了提高控制精度，将逆变器输出电流iabc输入到内环控制器中，使其跟踪参考电流iLabcref；内环控制器的输出电流iαβoutput经过脉宽调制环节作用，生成三相半桥电路绝缘栅双极型晶体管驱动信号，从而调节逆变器电压及电流输出；

(2)采用基于CSI滤波器的电流检测方法和生成参考电流的算法，将生成的参考电流送达内环控制器中；

具体包括：

21)建立基于CSI滤波器的电流检测方法，CSI滤波器的输入为负载电流，iLabcα、iLabcβ为幅值相等，相位相差90°的负载电流基波分量和其虚拟正交分量；

22)根据三相电路P‑Q理论,可以得到待补偿的本地无功功率：Qref＝iLabcαusα‑iLabcβusβ                  (1)式中usα、usβ由三相并网点电压us通过CSI滤波器方法得到；CSI滤波器的滤波作用抑制了并网点电压畸变对参考电流计算的影响；从而得到参考电流计算方法如下：式中Pref为逆变器输出有功功率参考值，iLabcαref即为参考电流的基波分量，通过iLabc与iLabcα作差可得到负载谐波电流；

23)针对上述的逆变器输出有功功率参考值Pref，采用扰动观测法对可再生能源发电系统进行最大功率跟踪控制获取；

逆变器初始化时将输出功率Pref设置为50W，每隔一定的扰动时间Ta，控制器采样光伏组件的输出电压Vpv(k)和输出电流Ipu(k)，并且记录两者的乘积Pin(k)＝Vpv(k)×Ipv(k)，得到输入电压的变化量ΔVpv(k)和输入功率的变化量ΔPin(k)；为了解决扰动观察法扰动速度和稳态精度之间的矛盾，对逆变器输出有功功率参考值Pref采用了变步长扰动，当光伏组件的工作点接近最大功率点时，减小输出功率Pref扰动量Step的大小，然后使用MPPT算法进行控制，实时得到逆变器输出有功功率参考值Pref(3)建立内环控制系统结构模型，并对其稳定性进行分析；

具体包括：

31)给出内环控制系统：

u0为逆变器出口电压，uc为u0经过逆变器侧电感L1后的电压，ug为网侧电压，为了便于分析，电流的内环采用PR控制器，其基本原理是加到被控对象的输入信号除偏差信号外，还叠加了一个过去的控制偏差，把上一次运行时的偏差反映到现在，和现在的偏差一起加到被控对象进行控制，从而实现系统的稳态无静差控制；

32)对内环控制系统的稳定性进行分析，推导出系统在不考虑ug的扰动作用下，被控对象的传递函数为

由于双重偏差补偿控制器的控制通常在离散域，使用零阶保持器对推导出的传递函数离散化，得到被控对象对应的离散域方程传递函数；

在系统相关参数确定以后，被控对象的传递函数就可以确定；由内环系统控制结构，此时影响电流内环调节性能的主要是双重偏差补偿控制器，其动态响应速度及稳态跟踪精度决定内环控制器的性能，因此内环控制器的设计实际就是对双重偏差补偿控制器的设计；

(4)提出内环控制系统中双重偏差补偿控制器的设计方法，并对其稳态误差和动态性能进行分析；

具体包括：

在双重偏差补偿控制器的前项通道中引入基于多参数解耦辨识的自适应控制器，使其在参考电流指令变化后的一个基波周期内进行动态调节；

多参数解耦辨识的自适应控制器以误差e及误差的变化率ec作为输入，预测ΔKP、ΔKI、ΔKD三个参数与e及ec之间的关系，在运行中通过不断地对e及ec进行检测，然后根据多参数解耦辨识原理对ΔKP、ΔKI、ΔKD三个参数进行在线调节，从而满足不同时刻偏差及偏差的变化率对参数整定的要求，进而使整个控制系统具有良好的动态性能；

(5)给出双重偏差补偿控制器参数设计方法；

具体包括：

51)Q(z)的设计

为保证系统的稳定性，附加函数Q(z)的增益应小于1；当Q(z)为一个稍小于1的常数时，系统存在一定的稳态误差；当Q(z)为低通滤波器时，系统在低频时能做到无静差跟随，高频时仍有稳态误差；FIR滤波器的设计方便且频率特性精确，低频时拥有线性相位特性，选择FIR滤波器作为附加函数可使双重偏差补偿控制器接近于理想特性；FIR滤波器的截止频率小于采样频率的1/10；综合考虑快速性、衰减大小和所占内存大小，设计了基于汉宁窗的3阶FIR滤波器，并取截止频率为采样频率的0.08倍，得到Q(z)的表达式为‑1 ‑2 ‑3

Q(z)＝0.1361+0.3639z +0.3639z +0.1361z         (13)

52)补偿器G(z)的设计

双重偏差补偿控制补偿器包含陷波器、二阶低通滤波器和超前环节三部分，在低频段，系统内环具有零增益零相移特性，双重偏差补偿控制补偿器不需要对其进行补偿；在中频段，内环系统相位发生偏移，通过超前环节进行相位补偿；在高频段，利用二阶低通滤波器对内环进行幅值衰减，抑制系统的高频扰动；

陷波器的结构为

m ‑m

F0(z)＝(z+2+z )/4                  (14)式中m为陷波器阶数；根据陷波器的设计准则，取陷波器的第一个陷波点为中频段的谐振点，系统采样频率为9kHz，得出m＝2.36，取整后m＝2；

设计一个二阶低通滤波器来增强高频段衰减能力，所述二阶低通滤波器在连续域下的形式为：

通过对式(15)中ξ和ωn的适当设计，二阶低通滤波器实现对中低频段幅值增益小幅衰减的补偿以及小幅谐振的抑制；取阻尼比ξ＝0.707，滤波器转折频率ωn选为2π×2.5×3

10rad/s，代入式(15)并使用双线性变换法对其进行离散化得：4

为了补偿内环和二阶低通滤波器产生的相位滞后，采用4拍超前环节z补偿，则补偿器Gf(z)为
