专利号: 2018116373005
申请人: 徐州易尚饰家装饰工程有限责任公司
专利类型:发明专利
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

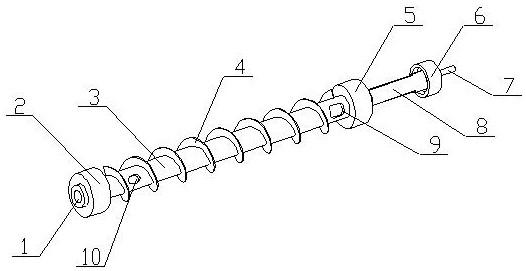

1.一种零部件油孔局部清洁度检测清洗结构,其特征是:由排出孔、主封堵环、支撑杆、螺旋片、辅封堵环、密封盖、进入管、分水板、注入口、回水口、限位卡槽和进入孔组成,主封堵环套置于支撑杆一端上,辅封堵环套置于支撑杆另一端上,所述主封堵环和辅封堵环大小相等,所述主封堵环直径从一侧向另一侧逐渐增加,所述辅封堵环直径从一侧向另一侧逐渐增加,所述支撑杆内部置有缓冲腔,所述缓冲腔一端延伸至支撑杆另一端口部,所述支撑杆的另一端口部为进入孔,且和缓冲腔相连通,所述进入孔孔壁上对称开有两个限位卡槽,密封盖套置于支撑杆另一端上,分水板置于缓冲腔内,且将缓冲腔内部分隔为两部分,所述分水板一端和密封盖相连接,所述分水板一端两侧分别置有限位块,且分别对应置于两个限位卡槽内,进入管一端置于密封端盖上,且和密封端盖内部相连通,所述进入管位于分水板的一侧,所述支撑杆靠近另一端位置开有注入口,且和缓冲腔内部相连通,所述注入口位于分水板的另一侧,所述支撑杆一端口部为排出孔,所述支撑杆靠近一端位置开有回水口,所述回水口在支撑杆内部延伸至排出孔位置,且和排出孔相连通,螺旋片缠绕置于支撑杆外侧,且螺旋片位于主封堵环和辅封堵环之间,使用时,依次拆下密封盖、辅封堵环和主封堵环,将缠绕有螺旋片的支撑杆伸入需要清洗的油道内,支撑杆的一端从油道内伸出,将主封堵环套置在支撑杆的一端上,将辅封堵环套置在支撑杆的另一端上,进而油道内部形成密封状态对油道进行冲刷清洗。

2.根据权利要求1所述的一种零部件油孔局部清洁度检测清洗结构,其特征在于所述主封堵环和辅封堵环外圈置有密封胶垫。

3.根据权利要求1所述的一种零部件油孔局部清洁度检测清洗结构,其特征在于所述缓冲腔另一端和支撑杆一端之间置有一段距离,为回水口预留一段长度,使回水口和缓冲腔内部不连通。

4.根据权利要求1所述的一种零部件油孔局部清洁度检测清洗结构,其特征在于所述进入孔从进口到出口直径逐渐增加。

5.根据权利要求1所述的一种零部件油孔局部清洁度检测清洗结构,其特征在于所述分水板另一端和缓冲腔另一端之间置有一段距离。

6.根据权利要求1所述的一种零部件油孔局部清洁度检测清洗结构,其特征在于所述排出孔从进口到出口直径逐渐减小。

7.根据权利要求1所述的一种零部件油孔局部清洁度检测清洗结构,其特征在于所述注入口为方形结构。

8.根据权利要求3所述的一种零部件油孔局部清洁度检测清洗结构,其特征在于所述缓冲腔和分水板配合,对流进的清洗溶液进行缓冲,能够减缓清洗溶液的冲击力,避免冲击力过大,将主封堵环和辅封堵环冲刷松。

9.根据权利要求1所述的一种零部件油孔局部清洁度检测清洗结构,其特征在于所述支撑杆放入油道内后,螺旋叶片和油道内壁置有间隙,能够使清洗溶液冲刷到内壁的所有位置,避免螺旋叶片遮挡。
