专利号: 2018116386363
申请人: 盐城工学院
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

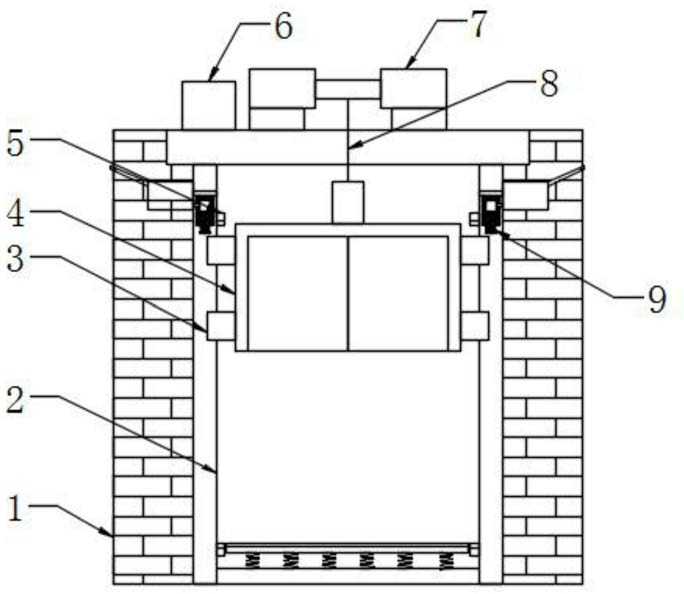

1.一种电梯减振降噪装置,包括墙体、导轨、滑块、轿厢、停止块、控制器、曳引电动机、吊绳以及润滑机构,其特征在于:所述导轨安装在墙体内壁左侧,所述滑块嵌入在导轨内部,所述滑块右端面安装有轿厢,所述控制器安装在墙体上端面左侧,所述曳引电动机装配在控制器右侧,所述曳引电动机连接有吊绳,所述曳引电动机通过吊绳与轿厢相连接,所述润滑机构设置在导轨内部上侧,所述停止块安装在导轨右端面上下两侧;

所述润滑机构包括储油腔、安装板、套筒、活动杆、弹簧、导油管、接触板以及连接管,所述所述储油腔设置在墙体内部上侧,所述安装板固定在导轨内部上侧,所述套筒固定在安装板下端面中间位置,所述连接管固定在储油腔左端面下侧,所述连接管贯穿套筒内部右侧,所述活动杆安装在套筒内部中间位置,所述接触板固定在活动杆下端面,所述活动杆环形侧面下侧套设有弹簧,所述活动杆内部中间位置内置有导油管。

2.根据权利要求1所述的一种电梯减振降噪装置,其特征在于:所述轿厢下侧设有缓冲器,且缓冲器上端面设有软胶垫。

3.根据权利要求1所述的一种电梯减振降噪装置,其特征在于:所述活动杆与套筒连接处设有密封圈,所述接触板受挤压移动距离与导油管至连接管距离相同。

4.根据权利要求1所述的一种电梯减振降噪装置,其特征在于:所述墙体右端面上侧有注油管,且注油管内部设有密封塞,所述导油管为L型结构。

5.根据权利要求1所述的一种电梯减振降噪装置,其特征在于:所述导油管与连接管管径相同,所述活动杆环形侧面上侧设有限位环。

6.根据权利要求1所述的一种电梯减振降噪装置,其特征在于:所述停止块设有四组,且四组停止块规格相同,所述储油腔设有两组,且两组储油腔规格相同,所述套筒设有两组,且两组储油腔规格相同,所述导油管设有两组,且两组导油管规格相同。
