专利号: 201811642733X
申请人: 象山邱工联信息技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

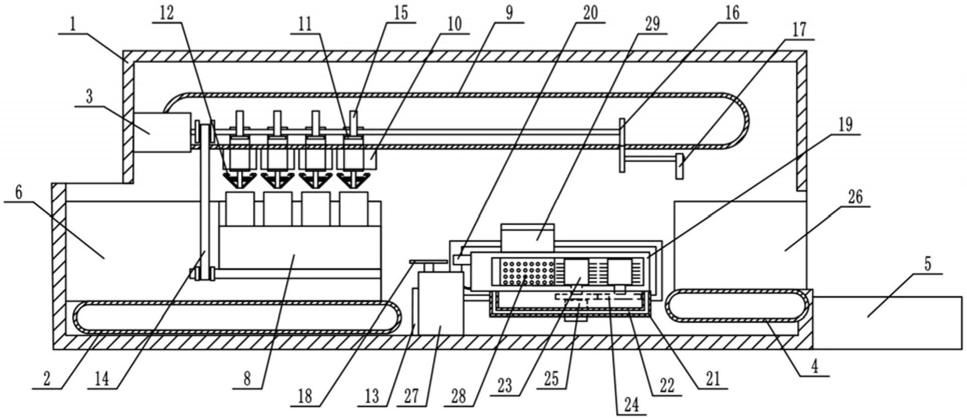

1.一种圆管切割及去毛刺装置,包括机架,其特征在于:所述机架内沿水平方向依次设有第一传送带和第二传送带,位于第一传送带上方的机架内壁固接有用于放置圆管的中空箱,所述中空箱内并排设置有若干弧形第一凹面,中空箱与第一凹面相对的侧壁上开设有缺口,中空箱外壁上转动连接有用于盖合缺口的盖板,盖板底部固接有转轴,盖板上设置有若干可与第一凹面配合形成圆柱体的半圆形第二凹面,位于中空箱上方的机架内壁安装有第三传带,所述第三传送带上设有若干固定箱,固定箱内滑动贯穿有支杆,支杆上部固接有贯穿固定箱的横板,支杆底部固接有连接杆,连接杆底面的两端铰接有卡爪,卡爪的中部与连接杆外壁之间固接有第一弹簧,所述机架上部的内壁上固接有第一电机,第一电机输出轴与转轴连接有第一皮带,第一电机输出轴上同轴固接有用于按压横板的若干第一凸轮,第一电机输出轴端部固接有第一齿轮,第一齿轮啮合有第二齿轮,第二齿轮转动连接在机架内壁上,第二齿轮同轴连接有用于推动横板的第二凸轮;所述机架内底部固接有第二电机,第二电机输出轴同轴连接有切割盘;所述机架两侧的内壁上均固接有凸槽,两个凸槽内均滑动连接有作业箱,作业箱侧部开口,作业箱侧面与凸槽内壁之间固接有第二弹簧,两个作业箱的端部均固接有沿水平方向倾斜设置的触板,两个作业箱的底部固接有回收箱,两个回收箱的外壁上均开设有“凹”字形腔道,两个回收箱的“凹”字形腔道之间滑动连接有连接框,作业箱内转动连接有第一清洁刷和第二清洁刷,第一清洁刷同轴连接有第三齿轮,第二清洁刷同轴连接有第四齿轮,第三齿轮同轴连接有第三电机,第三电机固接在回收箱外壁上;所述第二传送带安装在机架内底部,位于第二传送带上方的机架内壁上固接有输送箱,输送箱位于第二凸轮正下方,位于输送箱所在一侧的机架外壁上固接有收集箱。

2.根据权利要求1所述的一种圆管切割及去毛刺装置,其特征在于:所述作业箱内固接有中空设置的吸尘箱,吸尘箱壁面上开设有若干吸孔;所述第二电机所在一侧的机架底部固接有抽风机,抽风机与吸尘箱连通有软管,抽风机输入轴与第二电机输出轴连接有第二皮带。

3.根据权利要求2所述的一种圆管切割及去毛刺装置,其特征在于:所述卡爪的外缘可拆卸连接有摩擦垫。

4.根据权利要求3所述的一种圆管切割及去毛刺装置,其特征在于:所述第一清洁刷和第二清洁刷呈螺旋状设置。

5.根据权利要求4所述的一种圆管切割及去毛刺装置,其特征在于:所述回收箱内壁上设置有电磁铁,电磁铁的电路与第三电机的电路串联。

6.根据权利要求5所述的一种圆管切割及去毛刺装置,其特征在于:所述第二传送带表面包裹有橡胶垫。
