专利号: 2018116464555
申请人: 钱小英
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

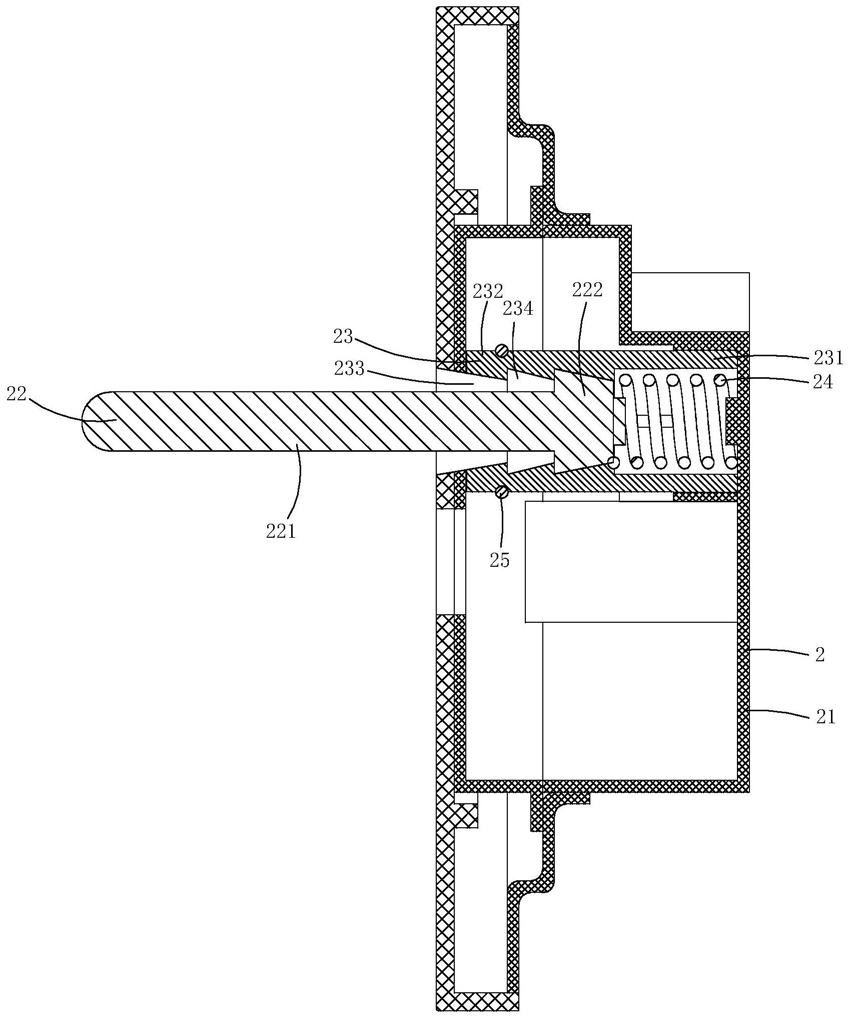

1.一种用于易插拔组合开关的按压式插座,设有插座座体和接电插孔;其特征在于:还设有按压滑柱、防脱卡件以及用于为按压滑柱提供复位弹力的复位弹簧;

防脱卡件包括固定在插座座体中的管状安装部和设置在管状安装部一端上的多个卡接柱,该多个卡接柱围合形成一个卡孔,各卡接柱之间留有形变间隙;各卡接柱的内壁上沿着接近管状安装部的方向依次设有防脱卡槽和压胀槽;压胀槽具有阻挡壁和压胀斜壁;

按压滑柱包括滑柱部和撑压头,滑柱部向着远离管状安装部的方向伸出,撑压头位于压胀孔中;复位弹簧位于管状安装部的管腔中;

当撑压头在外力作用下,沿着接近管状安装部的方向移动时,撑压头挤压压胀斜壁把各卡接柱向外撑开,当按压滑柱不受外力时,复位弹簧把撑压头压接在压胀槽的阻挡壁上。

2.根据权利要求1所述的用于易插拔组合开关的按压式插座,其特征在于:各压胀斜壁围合形成一个孔径沿着接近管状安装部的方向逐渐减小的压胀孔,撑压头的外形是和压胀孔适配的圆锥台形,撑压头的外径沿着接近管状安装部的方向逐渐减小。

3.根据权利要求1所述的用于易插拔组合开关的按压式插座,其特征在于:插座座体中还设有一个套设在各卡接柱的外周壁上的圈簧。

4.根据权利要求1所述的用于易插拔组合开关的按压式插座,其特征在于:复位弹簧的一端抵接在插座座体中,另一端抵接在撑压头上。
