专利号: 2018116468842
申请人: 黑龙江建筑职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-04-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

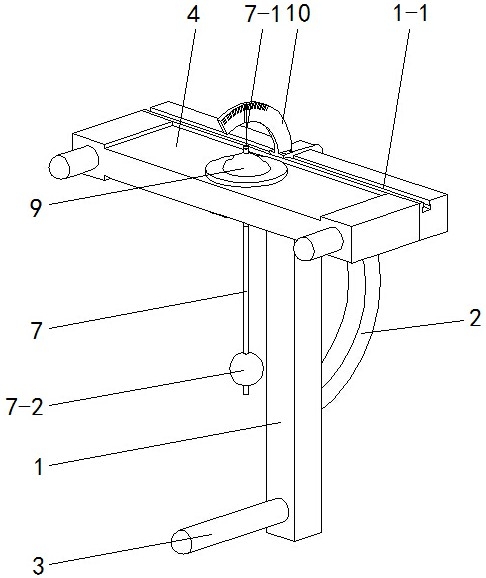

1.一种建筑测量垂直度检测工具,其特征在于:包括手持支架、检测组件以及角度盘(10),所述手持支架包括T形支杆(1)、把手(2)、平台板(4)及三根触杆(3),所述T形支杆(1)一侧表面邻近三个自由端位置分别垂直固定有一根触杆(3),所述三根触杆(3)等长设置且每根触杆(3)外端均制为球面,所述把手(2)固定在T形支杆(1)另一侧表面中间位置,所述平台板(4)水平固定在位于上方的两根触杆(3)之间,平台板(4)中心位置竖向开设有圆孔(4-1),所述检测组件包括筒状外壳(5)、悬浮圆板(6)、立杆(7)、两个环形封板(8)及两个密封膜(9),所述筒状外壳(5)竖向固定在所述圆孔(4-1)内,筒状外壳(5)内侧壁贴合固定有外环磁铁,所述悬浮圆板(6)同轴位于筒状外壳(5)内,悬浮圆板(6)圆周位置贴合固定有内环磁铁,所述内环磁铁外圆周与所述外环磁铁内圆周间隔设置并且同极相斥,所述两个环形封板(8)外圆周分别与筒状外壳(5)上下两端密封固定,所述立杆(7)中间位置与悬浮圆板(6)开设的中心孔同轴固接,所述两个密封膜(9)分别围设成漏斗状将两个环形封板(8)内圆周与立杆(7)之间进行密封封闭,密封膜(9)中间位置松弛设置,筒状外壳(5)内有灌注液(11),立杆(7)上端固定有指针(7-1),立杆(7)下端固定有配重球(7-2),悬浮圆板(6)浸没悬浮在所述灌注液(11)内,所述角度盘(10)安装在T形支杆(1)上并与所述指针(7-1)配合设置。2.根据权利要求1所述的一种建筑测量垂直度检测工具,其特征在于:所述角度盘(10)底部设有滑座(10-1),所述滑座(10-1)一体设有拨片,所述T形支杆(1)上表面水平设有滑道(1-1),角度盘(10)通过滑座(10-1)滑动设置在所述滑道(1-1)上。3.根据权利要求1或2所述的一种建筑测量垂直度检测工具,其特征在于:所述悬浮圆板(6)内设有空腔(6-2)。4.根据权利要求1所述的一种建筑测量垂直度检测工具,其特征在于:所述外环磁铁由多个弧形磁铁一(5-1)环绕拼接而成,所述内环磁铁由多个弧形磁铁二(6-1)环绕拼接而成。
