专利号: 2018116491798
申请人: 乐清市华尊电气有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

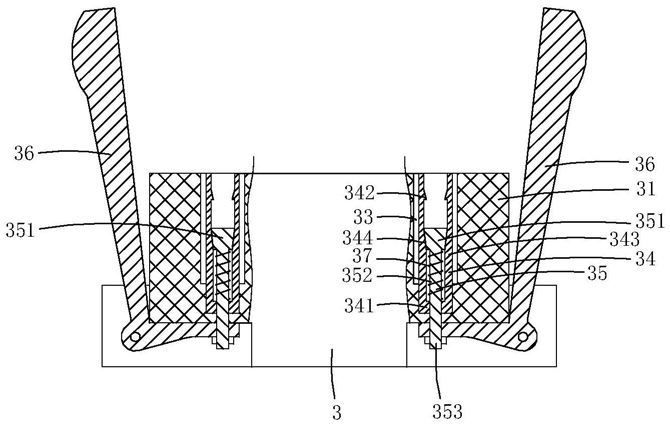

1.一种用于彩超机的数据接口插座,包括插座主体和设置在插座主体上的阵孔;其特征在于:还包括两个设置在插座主体上的安装孔、设置在各安装孔中的防脱孔座、设置在安装孔中的用于扩张相应一个防脱孔座孔径的扩张杆、转动设置在插座主体上的用于撬动相应一个扩张杆移动的撬杆以及为相应一个扩张杆提供复位弹力的复位弹簧;防脱孔座包括固定在安装孔中的环形固定部、四个均具有防脱卡齿的防脱支柱,且各防脱支柱彼此之间留有间隙,该四个防脱支柱围合形成一个插孔,该四个防脱支柱的外周壁与安装孔的内壁之间也留有间隙;各防脱支柱在其接近环形固定座的一端还设有扩张斜壁;扩张杆包括圆锥台状的扩张头和拉杆;扩张头和拉杆均位于相应一个防脱孔座的插孔中,拉杆末端穿过环形固定座的中心孔后伸出安装孔;四个防脱支柱的扩张斜壁围合形成一个圆锥台孔状的扩张孔,扩张头外周壁的形状与相应一个防脱孔座的扩张孔紧密配合;撬杆和拉杆末端相连,撬杆转动时通过拉杆带动扩张头移动,进而胀大防脱孔座的插孔孔径。

2.根据权利要求1所述的用于彩超机的数据接口插座,其特征在于:复位弹簧位于插孔中,复位弹簧套设在拉杆上,其一端抵接在环形固定座上,其另一端抵接在扩张头上。

3.根据权利要求1所述的用于彩超机的数据接口插座,其特征在于:撬杆的形状是V形,其一端与相应一个扩张杆的拉杆相连,其V形中心夹角处通过转轴转动设置在插座主体上,其另一端位于插座主体的一侧,扳动撬杆使其绕转轴转动时,带动相应一个扩张头使其沿着接近环形固定座的方向移动。

4.根据权利要求1所述的用于彩超机的数据接口插座,其特征在于:扩张孔的孔径沿着接近环形固定座的方向逐渐缩小。
