专利号: 2018116494368
申请人: 延怀宾
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-05-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

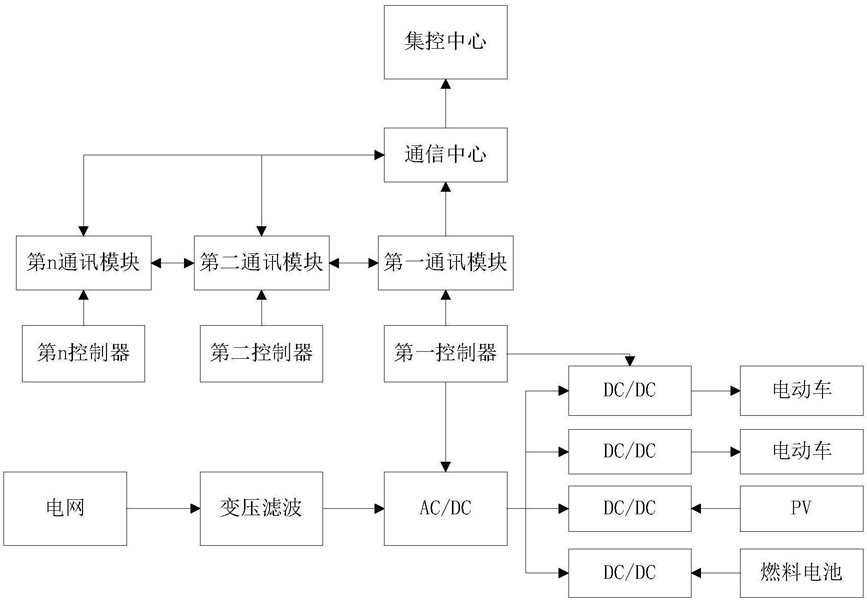

1.一种功率共享调配充电站群,包括多个充电站节点、集控中心、通信中心;其特征在于,每个充电站节点包括通讯模块、控制器、双向DC/DC、光伏电池、燃料电池、AC/DC变换器,所述集控中心通过通信中心与通讯模块进行通讯,将调配信号传输到控制器,所述控制器控制双向DC/DC、AC/DC变换器进行电压变换,以调配充电站内的功率输出;所述控制器用于监测充电电动车的数量以及需求充电的功率;校验节点总输出功率和需求充电的总功率;

根据校验的结果,判断当前充电站的功率是否满足当前充电站节点,将判断结果通过所述通讯模块发送到所述通信中心,通过所述通信中心发送到集控中心,通过所述通讯模块共享到邻近充电站集控中心的通讯模块;所述集控中心根据接收到的所述判断结果进行功率调配,所述邻近充电站根据接收到的判断结果以及集控中心的控制指令,进行功率共享调配;所述充电电动车的数量包括当前连接在充电站的电动车、预约充电的电动车;所述需求充电的功率包括当前充电功率P1和预约充电功率Ppre,所述当前充电功率根据当前充电站的电动车充电的剩余时间以及充电电流进行计算获得,所述预约充电的电动车的需求充电的功率Ppre根据预约的不同车型的平均充电功率Pav及其对应的时间T以及预约充电时间Tpre进行加权获得;

所述预约充电的电动车的需求充电的功率Ppre计算方式如下:

其中,为不同车型对应的不同系数,为常数,Pav为平均充电功率,T为充电功率为Pav对应的时间,Tpre为车辆的预约充电时间;

需求充电的功率Pcharge的计算方式为:

其中,为预约充电车辆按照预约的方式进行充电的概率, 为预约充电的电动车数量,Ppre为预约充电的电动车的需求充电的功率;

所述进行功率共享调配具体包括:集控中心根据判断结果,调整各充电站之间的功率输出,实现充电站在可控功率输出和可控电流范围内进行功率输出,当未收到集控中心的调度命令时,反馈信息到邻近充电站,所述邻近充电站根据信息共享,临时调配功率给功率缺额的充电站;所述邻近充电站将共享的功率缺额上报给所述集控中心。

2.如权利要求1所述的功率共享调配充电站群,其特征在于,所述通信中心包括云平台,所述云平台包括云管理单元和云加密单元;所述云加密单元,用于根据所述云管理单元的控制信息实现对数据的加密和解密。

3.如权利要求1所述的功率共享调配充电站群,其特征在于,所述控制器包括DSP、ARM。

4.如权利要求1所述的功率共享调配充电站群,其特征在于,每个通讯模块之间通过载波通讯的方式进行信息共享。
