专利号: 2018116497915
申请人: 施伟红
专利类型:发明专利
专利状态:已下证
专利领域: 卷扬;提升;牵引
更新日期:2025-04-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

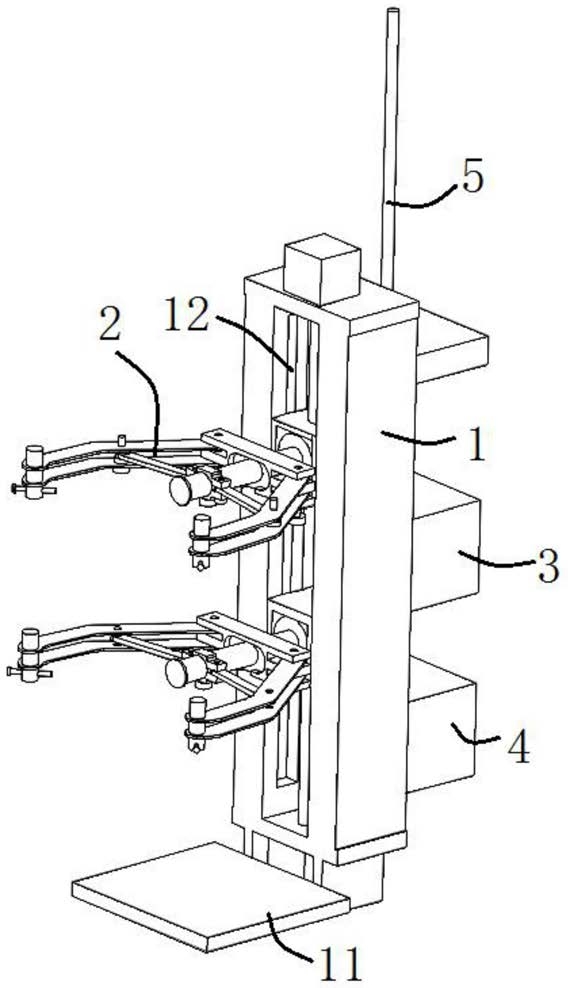

1.建材输送用夹持器,其特征在于:包括安装架(1)、夹持组件、绕绳组件;

其中,安装架(1)为矩形板状,安装架(1)的前端面中部凹陷有滑槽,在滑槽内分布有所述的夹持组件,安装架(1)上设有移动机构,移动机构与滑槽内每个夹持组件连接,实现夹持组件在滑槽内的移动;在安装架(1)的后端面上设有所述的绕绳组件;

所述夹持组件包括滑动块(13)、驱动件(21)、固接架(22)、两根第一连杆(26)、两根第二连杆(25)、移动块(24),其中,滑动块(13)滑动设在安装架(1)的滑槽内,驱动件(21)固接在滑动块(13)上,驱动件(21)的输出端上连接有作用杆(23),作用杆(23)的前端套设有移动块(24),移动块(24)的两端内凹有第二连接开口;所述固接架(22)为两端内凹有第一连接开口的板状,固接架(22)套设在作用杆(23)上;

所述两根第一连杆(26)的一端铰接在固接架(22)两侧的第一连接开口内,两根第二连杆(25)的一端分别铰接在两根第一连杆(26)的中部,两根第二连杆(25)的另一端分别铰接在移动块(24)两侧的第二连接开口内;驱动件(21)驱动作用杆(23)带动移动块(24)内外移动;

所述绕绳组件包括钢丝绳(5)、绕绳电机,绕绳电机设在安装架(1)的后端面上,绕绳电机的电机轴上固接有转轮(41),所述钢丝绳(5)的一端缠绕在转轮(41)上;工作时,钢丝绳(5)的另一端固定在运输方向的终点处;所述安装架(1)的后端面两端设有吊环。

2.根据权利要求1所述的建材输送用夹持器,其特征在于:所述安装架(1)的滑槽内分布有两个夹持组件,所述移动机构包括两个电动伸缩杆,两个电动伸缩杆分别设在安装架(1)的两端,两根电动伸缩杆的前端伸进滑槽内、并与对应夹持组件的滑动块(13)固接。

3.根据权利要求1所述的建材输送用夹持器,其特征在于:所述安装架(1)的滑槽内分布有两个夹持组件,两个夹持组件分别位于滑槽的两端;所述移动机构包括两个电动伸缩杆,两个电动伸缩杆背向设在滑槽中部,每个电动伸缩杆的外端分别与对应夹持组件的滑动块(13)固接。

4.根据权利要求2或3所述的建材输送用夹持器,其特征在于:所述滑槽的两侧槽壁中部均内凹有导向槽(12),所述滑动块(13)的相对两侧均外凸有导向块,导向块滑动设在导向槽(12)内。

5.根据权利要求1或2或3所述的建材输送用夹持器,其特征在于:在绕绳组件上方的安装架(1)后端面上设有防护组件,防护组件内含防护电机、防护转轮(31),防护电机固接在安装架上,防护转轮(31)固接在防护电机的电机轴上,所述钢丝绳(5)的中部在防护转轮上缠绕1-5圈。

6.根据权利要求1或2或3所述的建材输送用夹持器,其特征在于:所述驱动件(21)为电动伸缩杆,所述移动块(24)固接在电动伸缩杆的外端部,所述固接架(22)的内端面与安装架(1)侧面接触。

7.根据权利要求1或2或3所述的建材输送用夹持器,其特征在于:所述驱动件(21)为伺服电机,所述作用杆(23)为丝杠,所述移动块(24)配合螺旋在作用杆(23)上;所述固接架(22)的内端面与安装架(1)侧面接触,且固接架(22)两侧的安装架(1)端面上均沿滑槽长度方向设有条形限位板,固接架(22)沿两侧条形限位板之间的间隙滑动。

8.根据权利要求1或2或3所述的建材输送用夹持器,其特征在于:所述两根第一连杆(26)的另一端部上均垂直连接有压紧柱(27),且在压紧柱(27)上螺旋有定位调节螺栓(29)。
