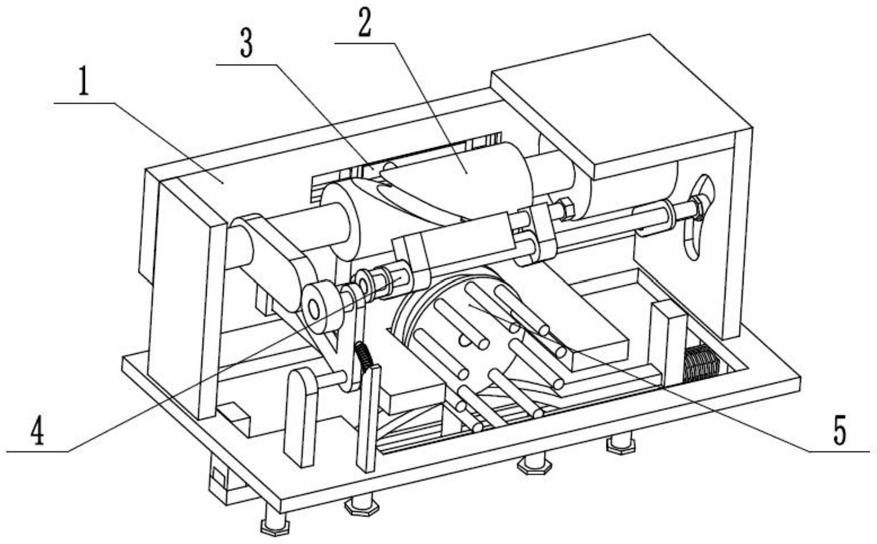

1.一种工业化可调节弧形打磨装置，包括调节底座(1)、驱动器(2)、活动连接器(3)、夹紧器(4)和打磨器(5)，其特征在于：所述的驱动器(2)固定连接在调节底座(1)上，活动连接器(3)的前端滑动连接在调节底座(1)上，活动连接器(3)的上端滑动连接在驱动器(2)内，打磨器(5)转动连接在活动连接器(3)上，打磨器(5)滑动连接在调节底座(1)上，夹紧器(4)固定连接在调节底座(1)，夹紧器(4)啮合传动驱动器(2)。

2.所述的权利要求1所述的一种工业化可调节弧形打磨装置，其特征在于：所述的调节底座(1)包括固定基板(1-1)、左固定板(1-2)、右固定板(1-3)、前板(1-4)、前滑动槽(1-5)、上固定板(1-6)、调节固定底框(1-7)、软滑动轨道(1-8)、右挡板(1-9)、复位弹簧(1-10)、限位槽(1-11)、多个调节螺栓(1-12)和弧形滑槽(1-13)，左固定板(1-2)和右固定板(1-3)分别固定连接在固定基板(1-1)的左右两端，前板(1-4)固定连接在固定基板(1-1)的前端，前滑动槽(1-5)前后贯穿设置在前板(1-4)上，上固定板(1-6)固定连接在固定基板(1-1)上端的右侧，调节固定底框(1-7)的左右两端分别固定连接在固定基板(1-1)内壁的左右两端，调节固定底框(1-7)内壁的上端设置有限位槽(1-11)，软滑动轨道(1-8)设置在限位槽(1-

11)内，限位槽(1-11)内壁的下端均匀设置有多个螺纹孔，软滑动轨道(1-8)的右端间隙配合在调节固定底框(1-7)内，右挡板(1-9)固定连接在软滑动轨道(1-8)的右端，复位弹簧(1-10)套接在软滑动轨道(1-8)上，软滑动轨道(1-8)设置在右挡板(1-9)和调节固定底框(1-7)之间，多个调节螺栓(1-12)分别通过螺纹配合连接在限位槽(1-11)内的多个螺纹孔内，弧形滑槽(1-13)设置在右固定板(1-3)的左端。

3.根据权利要求2所述的一种工业化可调节弧形打磨装置，其特征在于：所述的驱动器(2)包括伺服电机(2-1)、驱动块(2-2)、驱动斜椭槽(2-3)、主转轴(2-4)和长条齿轮(2-5)，伺服电机(2-1)固定连接在上固定板(1-6)上，主转轴(2-4)的右端通过联轴器连接伺服电机(2-1)的传动轴，主转轴(2-4)的左端转动连接在左固定板(1-2)上，驱动块(2-2)固定连接在主转轴(2-4)的中端，驱动斜椭槽(2-3)设置在驱动块(2-2)上，长条齿轮(2-5)的一端固定连接在主转轴(2-4)的左侧。

4.根据权利要求3所述的一种工业化可调节弧形打磨装置，其特征在于：所述的活动连接器(3)包括驱动滑杆(3-1)、驱动滑块(3-2)、横连接板(3-3)、矩形滑块(3-4)、竖连接板(3-5)、两个圆通孔(3-6)、两个矩形空槽(3-7)、两个伸缩杆(3-8)、推动主板(3-9)、矩形内槽(3-10)、转动圆孔(3-11)、两个伸缩弹簧(3-12)和连接横杆(3-13)，驱动滑块(3-2)固定连接在驱动滑杆(3-1)的后端，驱动滑杆(3-1)的前端固定连接在横连接板(3-3)的后端，矩形滑块(3-4)固定连接在横连接板(3-3)的中端，矩形滑块(3-4)滑动连接在前滑动槽(1-5)内，竖连接板(3-5)的前端固定连接固定连接在横连接板(3-3)上，竖连接板(3-5)的左右两端分别设置有前后贯穿的两个矩形空槽(3-7)，两个矩形空槽(3-7)之间互相连通，两个圆通孔(3-6)分别设置在竖连接板(3-5)的左右两端，两个圆通孔(3-6)分别连通两个矩形空槽(3-7)，两个伸缩杆(3-8)分别固定连接在推动主板(3-9)的左右两端，，两个伸缩杆(3-8)分别间隙配合在两个圆通孔(3-6)内，连接横杆(3-13)固定连接在推动主板(3-9)的前端，连接横杆(3-13)的左右两端分别滑动连接在两个矩形空槽(3-7)，矩形内槽(3-10)上下贯穿设置在推动主板(3-9)上，转动圆孔(3-11)设置在矩形内槽(3-10)内壁的前端，两个伸缩弹簧(3-12)分别套接在两个伸缩杆(3-8)上，两个伸缩弹簧(3-12)均设置在竖连接板(3-5)和推动主板(3-9)之间。

5.根据权利要求4所述的一种工业化可调节弧形打磨装置，其特征在于：所述的夹紧器(4)包括固定斜面支座(4-1)、弧形弹簧(4-2)、L形连接杆(4-3)、弧形定位杆(4-4)、固定轴(4-5)、转动齿轮(4-6)、左支轴(4-7)、左连接板(4-8)、夹紧滑轴(4-9)、左夹紧块(4-10)、右夹紧块(4-11)、调节紧固螺栓(4-12)、右连接板(4-13)、右支轴(4-14)和弧形滑块(4-15)，固定斜面支座(4-1)固定连接在固定基板(1-1)上，弧形定位杆(4-4)的后端固定连接在固定斜面支座(4-1)上，弧形定位杆(4-4)的前端间歇配合在L形连接杆(4-3)内，弧形弹簧(4-

2)套接在弧形定位杆(4-4)上，弧形弹簧(4-2)设置在固定斜面支座(4-1)和L形连接杆(4-

3)之间，L形连接杆(4-3)的下端转动连接在限位轴上，固定轴(4-5)固定连接在L形连接杆(4-3)的上端，转动齿轮(4-6)转动连接在固定轴(4-5)上，左支轴(4-7)的左端固定连接在L形连接杆(4-3)的前端，左连接板(4-8)的一端固定连接在左支轴(4-7)上，左连接板(4-8)的另一端固定连接在夹紧滑轴(4-9)的左端，左夹紧块(4-10)固定连接在夹紧滑轴(4-9)上，右夹紧块(4-11)滑动连接在夹紧滑轴(4-9)上，调节紧固螺栓(4-12)通过螺纹配合连接左夹紧块(4-10)和右夹紧块(4-11)，右连接板(4-13)的一端固定连接在夹紧滑轴(4-9)上，右连接板(4-13)的另一端固定连接在右支轴(4-14)的左端，弧形滑块(4-15)固定连接在右支轴(4-14)的右端，弧形滑块(4-15)滑动连接在弧形滑槽(1-13)内。

6.根据权利要求5所述的一种工业化可调节弧形打磨装置，其特征在于：所述的打磨器(5)包括打磨转动轴(5-1)、滑动轮(5-2)、滑轮凹槽(5-3)和多个打磨棒(5-4)，打磨转动轴(5-1)转动连接在转动圆孔(3-11)内，滑动轮(5-2)固定连接在打磨转动轴(5-1)上，设置在滑动轮(5-2)外壁，多个打磨棒(5-4)均匀固定连接在滑动轮(5-2)的后端。

7.根据权利要求6所述的一种工业化可调节弧形打磨装置，其特征在于：所述的软滑动轨道(1-8)间隙配合在滑轮凹槽(5-3)内。

8.根据权利要求7所述的一种工业化可调节弧形打磨装置，其特征在于：所述的转动齿轮(4-6)的前端与长条齿轮(2-5)相啮合。

9.根据权利要求7所述的一种工业化可调节弧形打磨装置，其特征在于：所述的驱动斜椭槽(2-3)内设置有滑道，驱动滑块(3-2)滑动连接在驱动斜椭槽(2-3)内。

10.根据权利要求4所述的一种工业化可调节弧形打磨装置，其特征在于：所述的多个调节螺栓(1-12)分别通过螺纹配合连接在限位槽(1-11)内的多个螺纹孔，调节螺栓(1-12)的上端与软滑动轨道(1-8)相贴合。
