专利号: 2018116515400
申请人: 天津精利为科技有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-12-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

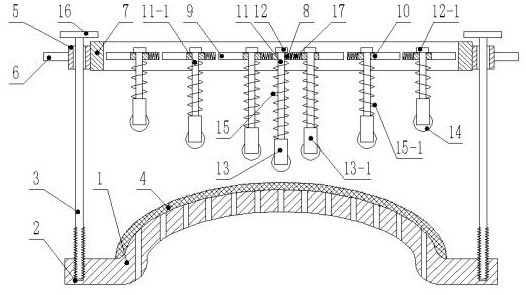

1.一种污水过滤网更换辅助装置,包括弧形孔板(1),其特征在于:所述弧形孔板(1)外弧面上贴合有滤布(4),所述弧形孔板(1)两侧安装板顶面中央处分别对称固定有螺纹槽(2),两个螺纹槽(2)内分别螺接有导向杆(3),两个导向杆(3)顶端分别伸出螺纹槽(2)固定连接有把手(16),两个导向杆(3)上分别对称滑动套有套筒(5),两个套筒(5)相对一侧之间固定连接有框架(7),所述套筒(5)另一侧固定有第一把手(6),所述框架(7)内中央处设有横板(8),所述横板(8)两端分别与框架(7)相对两侧内壁固定连接,所述横板(8)两侧分别对称设有若干个第一横板(10),所述第一横板(10)与横板(8)设置在同一条水平线上并与其平行,若干个第一横板(10)均设置在框架(7),每个第一横板(10)两端的框架(7)相对两侧内壁上均固定开设有滑槽(9),所述第一横板(10)两端分别伸入相对应的一组滑槽(9)内并与其滑动连接,所述第一横板(10)一侧与滑槽(9)相对一侧之间固定连接有拉簧(17),所述拉簧(17)设置在滑槽(9)内的靠近横板(8)一侧,所述横板(8)正下端设有一个与之相对应的n型板(13),所述n型板(13)顶端均匀固定有若干个滑杆(11),所述滑杆(11)顶端穿透横板(8)底端固定连接有挡块(12),所述滑杆(11)与横板(8)接触处滑动连接,所述横板(8)低端与n型板(13)顶端之间固定设有弹簧(15),所述弹簧(15)套在滑杆(11)上,每个第一横板(10)正下端均设有一个第一n型板(13-1),所述第一n型板(13)顶端均匀固定有若干个第一滑杆(11-1),所述第一滑杆(11-1)顶端穿透第一横板(10)底端固定连接有第一挡块(12-

1),所述第一滑杆(11-1)与第一横板(10)接触处滑动连接,所述第一横板(10)低端与第一n型板(13-1)顶端之间固定设有第一弹簧(15-1),所述第一弹簧(15-1)套在第一滑杆(11-1)上,所述n型板(13)和第一n型板(13-1)的大小相同,所述n型板(13)内分别通过旋转块安装有滚筒(14),所述滑杆(11)的高度大于第一滑杆(11-1),若干个第一n型板(13)上的第一滑杆(11-1)高度均以横板(8)为中心向两侧依次减小。

2.根据权利要求1所述的一种污水过滤网更换辅助装置,其特征在于:所述框架(7)与横板(8)之间采用焊接固定连接。

3.根据权利要求1所述的一种污水过滤网更换辅助装置,其特征在于:所述弹簧(15)和第一弹簧(15-1)均为压缩弹簧。
