专利号: 2018200424498
申请人: 赣南师范大学
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

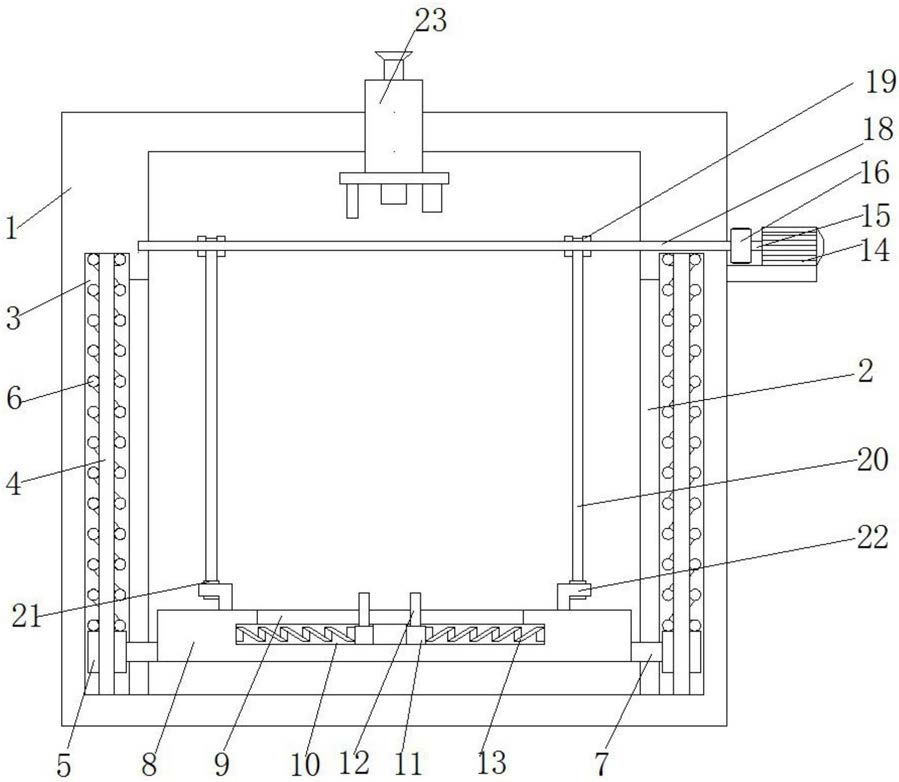

1.一种血吸虫尾蚴分布检测设备,包括外壳(1),其特征在于:所述外壳(1)内壁的左右两侧均开设有第一滑槽(2),所述第一滑槽(2)内壁的一侧开设有第二滑槽(3),所述第二滑槽(3)内壁的顶部和底部通过固定杆(4)固定连接,所述固定杆(4)的侧表面套接有套环(5),所述固定杆(4)的侧表面缠绕设置有第一弹簧(6),所述套环(5)的一侧与连接杆(7)的一端固定连接,所述连接杆(7)的另一端由内至外依次贯穿第二滑槽(3)和第一滑槽(2)并延伸至第一滑槽(2)的外部,且两个连接杆(7)相对的一端分别与活动板(8)的左右两侧固定连接,所述活动板(8)的顶部开设有第一连接槽(9),所述第一连接槽(9)内壁的底部开设有第二连接槽(10),所述第二连接槽(10)的内部固定套接有固定块,所述第二连接槽(10)的内部套接有两个滑块(11),所述滑块(11)的一侧通过第二弹簧(12)与第二滑槽(3)的内壁活动连接,所述滑块(11)的顶部与竖板(13)的底部固定连接,所述竖板(13)的顶端贯穿第二连接槽(10)并延伸至第一连接槽(9)的上方,所述外壳(1)的右侧通过横板与伺服电机(14)的底部固定连接,所述伺服电机(14)的输出端与转子(15)的右端固定连接,所述转子(15)的左端与第一皮带轮(16)的右侧固定连接,所述第一皮带轮(16)通过皮带与其后方的第二皮带轮(17)的表面活动连接,所述第一皮带轮(16)和第二皮带轮(17)的左侧均固定连接有转轴(18),所述转轴(18)的左端贯穿外壳(1)的右侧并延伸至其内部,所述转轴(18)的左端与外壳(1)的左侧活动连接,所述转轴(18)侧表面的左右两端均套接有定滑轮(19),所述定滑轮(19)的表面通过绳索(20)与固定环(21)的顶部固定连接,所述固定环(21)的内部卡接有卡块(22),所述卡块(22)的底部与活动板(8)的顶部固定连接,所述外壳(1)的顶部穿插设置有显微镜(23)。

2.根据权利要求1所述的一种血吸虫尾蚴分布检测设备,其特征在于:所述套环(5)活动套接在第二滑槽(3)的内部,所述套环(5)的内壁与固定杆(4)的外表面搭接。

3.根据权利要求1所述的一种血吸虫尾蚴分布检测设备,其特征在于:所述第一弹簧(6)的底端与套环(5)的顶部焊接,所述第一弹簧(6)的顶端与第二滑槽(3)内壁的顶部焊接。

4.根据权利要求1所述的一种血吸虫尾蚴分布检测设备,其特征在于:所述第一连接槽(9)的宽度为第二连接槽(10)宽度的五分之三,所述第二弹簧(12)套接在第二连接槽(10)的内部。

5.根据权利要求1所述的一种血吸虫尾蚴分布检测设备,其特征在于:所述外壳(1)内壁的左侧开设有两个连接槽,且两个转轴(18)的左端分别插接在两个连接槽的内部。

6.根据权利要求1所述的一种血吸虫尾蚴分布检测设备,其特征在于:所述卡块(22)的数量为四个,且四个卡块(22)固定安装在活动板(8)上表面的四个直角处。
