专利号: 2018200637333
申请人: 浙江华仪电子股份有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 核算装置
更新日期:2023-08-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种智能门禁系统,其特征在于:包括终端以及门,门上设有智能锁、液晶显示屏、烟雾传感器、燃气传感器、电源以及控制器,智能锁、液晶显示屏、烟雾传感器以及燃气传感器均与控制器连接,控制器通过电源供电;控制器上设有处理模块、用户信息认证模块、报警模块以及信息存储模块;

信息存储模块用于存储预设的用户信息、预设的颗粒浓度范围以及预设的燃气浓度范围;

用户信息认证模块用于采集实时的用户信息反馈至处理模块中,处理模块将实时采集的用户信息与预先设定的用户信息进行比较,匹配后发送开锁信息至智能锁中实现开锁;

烟雾传感器用于实时检测空气中的颗粒浓度信息并反馈至处理模块中,处理模块将实时检测到空气中的颗粒浓度信息与预设的颗粒浓度范围进行比较,如落入该范围内处理模块控制报警模块报警;

燃气传感器用于实时检测空气中的燃气浓度信息并反馈至处理模块中,处理模块将实时检测到空气中的燃气浓度信息与预设的燃气浓度范围进行比较,如落入该范围内处理模块控制报警模块报警;

终端与控制器通过以太网连接,用于向控制器推送广告信息,控制器将接收的广告信息排序然后通过液晶显示屏进行显示;

还包括移动终端,控制器包括无线模块,移动终端通过无线模块与控制器通信连接;所述用户信息、空气中颗粒浓度信息、空气中燃气浓度信息通过移动终端设定存储于信息存储模块。

2.如权利要求1所述的一种智能门禁系统,其特征在于:智能锁包括线路板、单向电机、锁芯、输出齿轮、减速齿轮、定齿轮、动齿轮、套件、滑块以及导向块;线路板与控制器电气连接,线路板用于控制单向电机的启停,输出齿轮与单向电机的输出轴联动;减速齿轮与输出齿轮啮合由其带动转动;定齿轮固定于减速齿轮的转动中心位置,动齿轮与减速齿轮的偏心位置固定,动齿轮与定齿轮啮合在减速齿轮带动下以减速齿轮的中心为转心呈圆周运动;套件上开设有腰形孔,滑块与动齿轮固定且伸入腰形孔中,通过滑块与腰形孔配合实现就将动齿轮的圆周运动转变为套件的往复运动;锁芯与套件固定随套件运动,锁芯一端穿过导向块。

3.如权利要求2所述的一种智能门禁系统,其特征在于:线路板与减速齿轮为平行设置,线路板上设有两个霍尔元件,其中一个霍尔元件对应锁芯处于开锁位置,另一个霍尔元件对应锁芯处于解锁位置;减速齿轮上设置有磁铁,两个霍尔元件分设在磁铁的转动轨迹上,当磁铁转动至霍尔元件所在位置时,霍尔元件反馈信号至线路板使单向电机停止运行。

4.如权利要求3所述的一种智能门禁系统,其特征在于:还包括封盖以及摇杆,门上设有凹腔,封盖用于封闭凹腔开口;智能锁位于凹腔内,减速齿轮的偏心位置开设有配合孔,摇杆与配合孔并呈可拆卸配合,可通过外力驱动摇杆使减速齿轮转动。

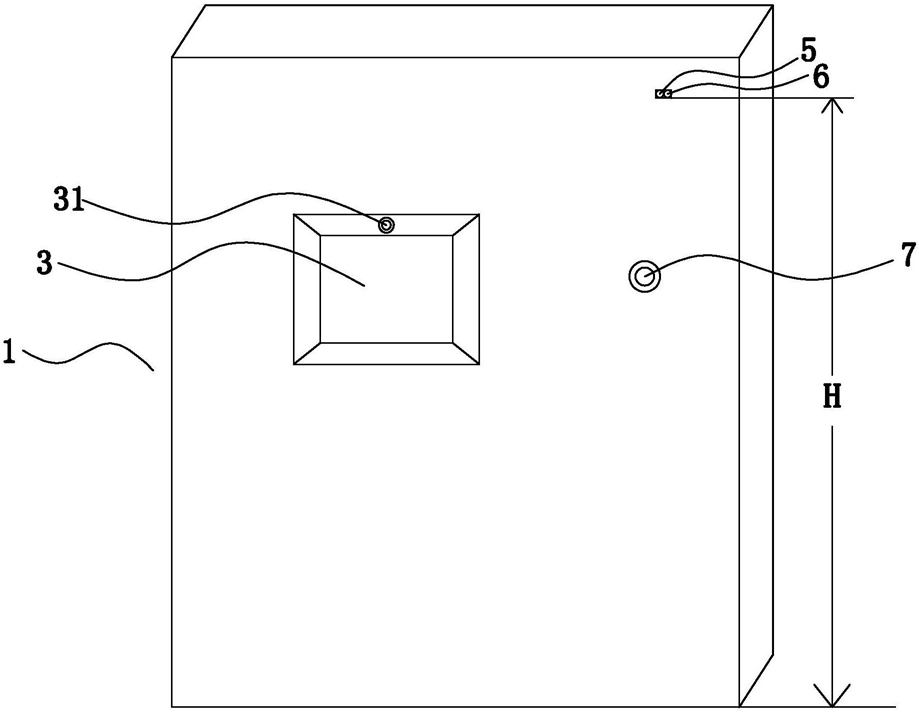

5.如权利要求1所述的一种智能门禁系统,其特征在于:烟雾传感器以及燃气传感器均包括传感器探头,传感器探头均嵌入至门内且距离地面高度为H,H的范围为1.7m-2m。

6.如权利要求1所述的一种智能门禁系统,其特征在于:报警模块报警时向移动终端发出信息,该提示包括语音信息、振动信息或者短信信息。

7.如权利要求1所述的一种智能门禁系统,其特征在于:所述信息存储模块内预设有关键词信息,关键词信息由移动终端设定存储于信息存储模块中;控制器将来自终端的广告信息与关键词信息进行匹配,当广告信息中包含关键词信息时,控制器优先将该广告信息通过液晶显示屏进行显示。

8.如权利要求1所述的一种智能门禁系统,其特征在于:还包括密封条,门上设有凹槽,液晶显示屏嵌入至凹槽内,密封条位于液晶显示屏与凹槽之间;密封条由若干个山字型组成,山字型缺口朝外设置。

9.如权利要求1所述的一种智能门禁系统,其特征在于:所述的用户信息为指纹信息或密码或脸部信息。
