专利号: 2018201563820
申请人: 西安理工大学
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

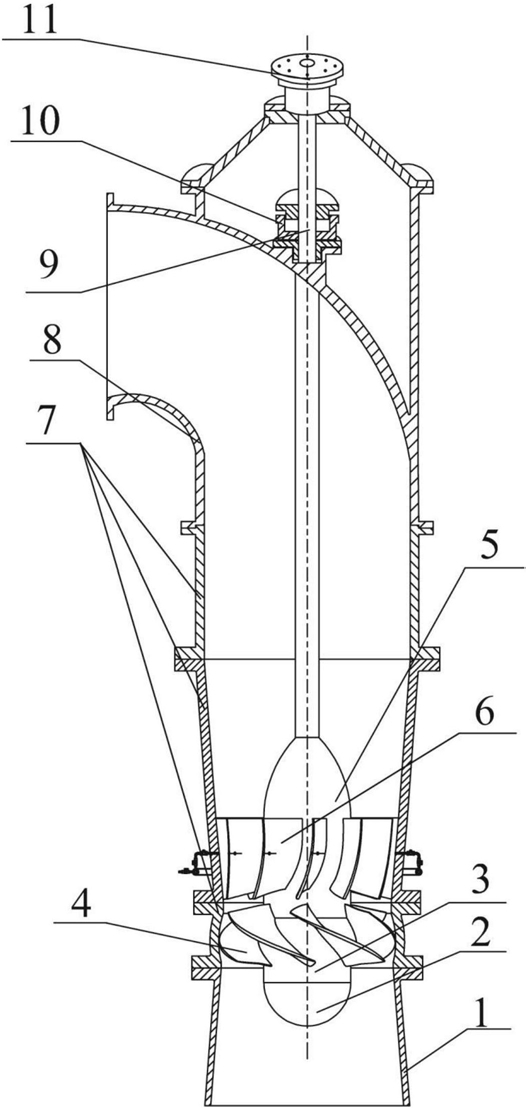

1.一种可消除导叶内部失速涡的轴流泵,其特征在于:包括泵壳体(7),泵壳体(7)的一端连接吸入室管体(1),泵壳体(7)的另一端连接出水弯管(8),泵壳体(7)内依次同轴设有叶轮轮毂体(3)和导叶轮毂体(5),叶轮轮毂体(3)上固接有叶轮(4),导叶轮毂体(5)与泵壳体(7)之间设有一圈导叶(6),各导叶(6)固定在泵壳体(7)的内壁上,泵壳体(7)上还开设有一圈泵体进水孔(16),每个导叶(6)的叶顶翼型上设有导叶体内部注水孔(18),每个导叶体内部注水孔(18)与一个泵体进水孔(16)正对设置,每个导叶(6)的叶体表面上设有导叶体表面射流孔(17),导叶体表面射流孔(17)与导叶体内部注水孔(18)连通,每个泵体进水孔(16)还连接一组注水管路;每组注水管路与注水环管(12)连通,注水环管(12)同轴设置在泵壳体(7)的外部;

还包括泵轴(9),泵轴(9)的一端从导叶轮毂体(5)内穿过并与叶轮轮毂体(3)的一端连接,叶轮轮毂体(3)的另一端连接有导流锥(2),泵轴(9)的另一端从出水弯管(8)伸出并与联轴器(11)连接。

2.根据权利要求1所述的一种可消除导叶内部失速涡的轴流泵,其特征在于:所述叶轮(4)上的所有叶片都位于叶轮轮毂体(3)的同一轴向位置并沿周向均布,且叶轮(4)不与泵壳体(7)接触。

3.根据权利要求1所述的一种可消除导叶内部失速涡的轴流泵,其特征在于:所述泵轴(9)与出水弯管(8)的连接处设有轴承A(10),所述泵轴(9)与导叶轮毂体(5)的接触处设有轴承B。

4.根据权利要求1所述的一种可消除导叶内部失速涡的轴流泵,其特征在于:所述泵体进水孔(16)的数目与导叶(6)的数目相同。

5.根据权利要求1所述的一种可消除导叶内部失速涡的轴流泵,其特征在于:每组所述注水管路的结构为:包括注水管,所述注水管的一端与注水环管(12)连通,所述注水管的另一端与泵体进水孔(16)连通,所述注水管上分别设有注水管调节阀(14)和逆止阀(15),所述逆止阀(15)靠近泵体进水孔(16)设置。
