专利号: 2018202035564
申请人: 西安理工大学
专利类型:实用新型
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

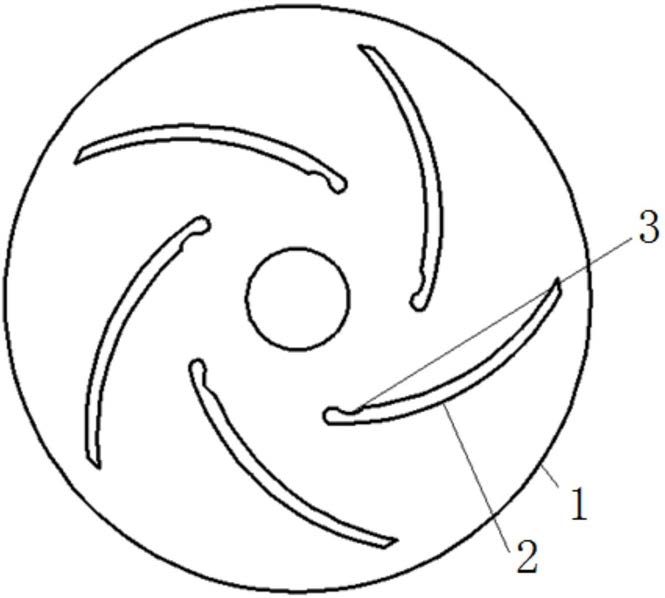

1.一种离心泵叶轮,其特征在于:包括后盖板(1),在后盖板(1)上沿圆周方向均匀设置有多个叶片(2),每个叶片(2)头部的吸力面初始端设置有一排球窝(3),球窝(3)沿后盖板(1)的径向设置。

2.根据权利要求1所述的离心泵叶轮,其特征在于:所述的叶片(2)头部的边界层厚度δ取叶片表面到速度u=0.99U处的距离,其中的U代表了叶片(2)所在位置所对应的外部势流速度。

3.根据权利要求2所述的离心泵叶轮,其特征在于:所述的边界层厚度与球窝深度之比δ/h=0.5,球窝深度与球窝球面直径之比h/D=0.1。

4.根据权利要求1所述的离心泵叶轮,其特征在于:所述的叶片(2)的数量为5~7个。
