专利号: 2018202082334
申请人: 山东天泽水务工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 给水;排水
更新日期:2024-02-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

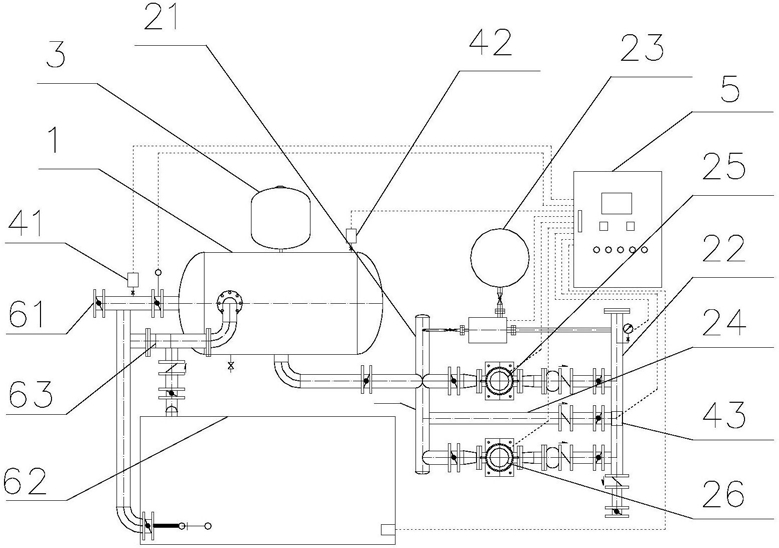

1.一种差量补偿式变频供水设备,其特征在于,所述差量补偿式变频供水设备包括:稳压平衡器,所述稳压平衡器的进水口与市政给水管网连通;

供水管组,所述稳压平衡器的出水口与所述供水管组连通,所述供水管组采用双向补偿的方式通过用户管网向用户供水;

集气储能罐,所述集气储能罐与所述稳压平衡器连接;

检测设备,所述检测设备用于检测所述差量补偿式变频供水设备的运行参数;

控制装置,所述稳压平衡器、所述供水管组、所述集气储能罐和所述检测设备均与所述控制装置信号连接。

2.根据权利要求1所述的差量补偿式变频供水设备,其特征在于,所述供水管组包括:进水管路,所述进水管路的进水口与所述稳压平衡器的出水口连通;

出水管路,所述出水管路向用户供水;

双向补偿组件,所述进水管路的出水口通过所述双向补偿组件与所述出水管路的进水口连通。

3.根据权利要求2所述的差量补偿式变频供水设备,其特征在于,所述双向补偿组件包括:双向补偿器,所述双向补偿器、所述进水管路的第一出水口与所述出水管路的第一进水口通过三通电动阀连通;

泵,所述进水管路的第二出水口与所述出水管路的第二进水口通过所述泵连通;

旁通管,所述进水管路的第三出水口与所述出水管路的第三进水口通过所述旁通管连通。

4.根据权利要求3所述的差量补偿式变频供水设备,其特征在于,所述泵包括:主泵,所述进水管路的第二出水口与所述出水管路的第二进水口通过所述主泵连通;

并且/或者,

副泵,所述进水管路的第二出水口与所述出水管路的第二进水口通过所述副泵连通。

5.根据权利要求4所述的差量补偿式变频供水设备,其特征在于,所述双向补偿器、所述旁通管、所述主泵和所述副泵以并联的方式连接。

6.根据权利要求2所述的差量补偿式变频供水设备,其特征在于,所述检测设备包括:第一压力传感器,所述第一压力传感器设置在所述市政给水管网上,用于检测所述市政给水管网的压力;

第二压力传感器,所述第二压力传感器设置在所述稳压平衡器上,用于检测所述稳压平衡器的压力;

第三压力传感器,所述第三压力传感器设置在所述出水管路上,用于检测所述出水管路的压力。

7.根据权利要求1所述的差量补偿式变频供水设备,其特征在于,所述稳压平衡器的内壁上设有防腐层,或者,所述稳压平衡器采用不锈钢材料制备。

8.根据权利要求1所述的差量补偿式变频供水设备,其特征在于,所述控制装置为变频控制器。

9.根据权利要求8所述的差量补偿式变频供水设备,其特征在于,所述变频控制器为PID控制器。

10.根据权利要求1所述的差量补偿式变频供水设备,其特征在于,所述市政给水管网包括:供水管,所述稳压平衡器的进水口与所述供水管连通;

水池,所述水池通过水力喷射泵与所述稳压平衡器连接,所述水池或水箱与所述控制装置信号连接。
