专利号: 2018202109958
申请人: 广东美的白色家电技术创新中心有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2023-06-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

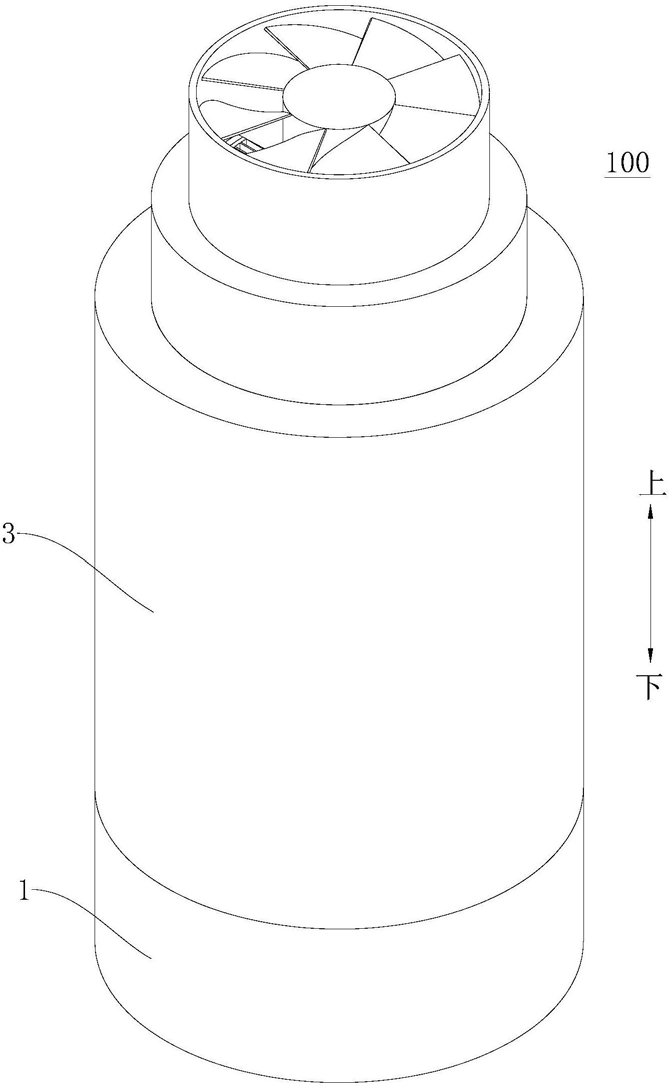

1.一种除甲醛空气净化器,其特征在于,包括:

储液池;

增压泵,所述增压泵设在所述储液池内;

空气过滤件,所述空气过滤件设在所述储液池的上方,所述空气过滤件内限定有容纳空间;

雾化吸收腔,所述雾化吸收腔设在所述容纳空间内,所述雾化吸收腔的侧壁形成有沿厚度方向贯通所述雾化吸收腔的进气口,在所述雾化吸收腔的横截面上,所述进气口的中心线与所述雾化吸收腔的径向方向呈预定角度的夹角;

上水管,所述上水管的一端与所述增压泵相连;

雾化喷嘴组件,所述雾化喷嘴组件设在所述上水管的另一端,以将雾化后的液滴喷洒至所述雾化吸收腔内并吸收由所述进气口进入所述雾化吸收腔内空气中的甲醛。

2.根据权利要求1所述的除甲醛空气净化器,其特征在于,在所述雾化吸收腔的横截面上,所述进气口的中心线与所述雾化吸收腔的径向方向之间的夹角为30°~60°。

3.根据权利要求1所述的除甲醛空气净化器,其特征在于,所述雾化喷嘴组件包括:连通腔,所述连通腔连通所述上水管的另一端;

多个雾化喷嘴,所述多个雾化喷嘴设在所述连通腔的底部,且所述多个雾化喷嘴的上端与所述连通腔连通且下端与所述雾化吸收腔连通,所述多个雾化喷嘴的喷口朝向所述雾化吸收腔设置。

4.根据权利要求3所述的除甲醛空气净化器,其特征在于,所述多个雾化喷嘴沿周向均匀间隔布置,且所述多个雾化喷嘴所在圆周的半径为所述雾化吸收腔半径的0.5倍~0.7倍。

5.根据权利要求3所述的除甲醛空气净化器,其特征在于,所述雾化吸收腔的底部设有开口部,所述上水管适于穿过所述开口部与所述雾化吸收腔连通。

6.根据权利要求1所述的除甲醛空气净化器,其特征在于,所述空气过滤件为Hepa滤膜,所述空气过滤件的内周壁与所述雾化吸收腔的外周壁之间间隔开预定距离。

7.根据权利要求6所述的除甲醛空气净化器,其特征在于,所述空气过滤件的内周壁与所述雾化吸收腔的外周壁间隔开2mm~5mm。

8.根据权利要求6所述的除甲醛空气净化器,其特征在于,所述空气过滤件被构造成圆筒状,所述储液池上形成有定位槽,所述空气过滤件适于设在所述定位槽处。

9.根据权利要求1-8中任一项所述的除甲醛空气净化器,其特征在于,所述进气口包括多个,且多个所述进气口被构造成蜂窝状。

10.根据权利要求1-8中任一项所述的除甲醛空气净化器,其特征在于,还包括:折板式除雾器,所述折板式除雾器位于所述雾化喷嘴组件的上方以捕集由空气带出的液滴;

风机,所述风机设在所述折板式除雾器的上方。
